Système de fermeture porte avant for BMW MINI Clubman F54 One
This Système de fermeture porte avant technical drawing provides a detailed breakdown of the assembly for the MINI Clubman F54 One. It includes part names, part numbers and all associated mounting hardware.
| N° | Descriptions | Supplément | Qté | A partir de | Jusqu'à | Référence pièce | Prix | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pour véhicules avec Sécurité antivol |
S8TGA=Oui |
|||||||||
| 01 | Serrure système droit | ZS | 1 | 51217281936 | Shop at ECS Tuning | |||||
| 01 | Serrure système gauche | ZS | 1 | 51217281937 | Shop at ECS Tuning | |||||
| Pour véhicules avec Sécurité antivol |
S8TGA=Non |
|||||||||
| 01 | Serrure système droit | 1 | 51217281932 | Shop at ECS Tuning | ||||||
| 01 | Serrure système gauche | 1 | 51217281933 | Shop at ECS Tuning | ||||||
| 02 | Support de poignée extér. porte gau. | 1 | 51217296457 | Shop at ECS Tuning | ||||||
| 02 | Support de poignée extér. porte dro. | 1 | 51217296458 | Shop at ECS Tuning | ||||||
| Le côté du conducteur | ||||||||||
| 03 | Support multifonctions | 1 | 51217347440 | Shop at ECS Tuning | ||||||
| Pour véhicules avec Accès confort |
S322A=Oui |
|||||||||
| 04 | Poignée extérieure de porte gauche | 1 | 03/2021 | 51217327343 | Shop at ECS Tuning | |||||
| 04 | Poignée extérieure de porte droite | 1 | 03/2015 | 51217434538 | Shop at ECS Tuning | |||||
| Pour véhicules avec Accès confort et Pack Excitement MINI |
S322A=Non S4V9A=Non |
|||||||||
| 04 | Poignée extérieure de porte conducteur | BASIS | 1 | 03/2015 | 51217434530 | Shop at ECS Tuning | ||||
| 04 | Poignée extérieure côté passager | BASIS | 1 | 51217317634 | Shop at ECS Tuning | |||||
| Pour véhicules avec Accès confort et Pack Excitement MINI |
S322A=Non S4V9A=Oui |
|||||||||
| 04 | Poignée extérieure de porte gauche | LIGHT | 1 | 03/2021 | 51217327339 | Shop at ECS Tuning | ||||
| 04 | Poignée extérieure de porte droite | LIGHT | 1 | 03/2015 | 51217434536 | Shop at ECS Tuning | ||||
| Le côté du conducteur | ||||||||||
| 05 | Capuchon | CHROME | 1 | 51217431945 | Shop at ECS Tuning | |||||
| 06 | Câble à tirette ouvre-porte intér. avant | 2 | 51217364596 | Shop at ECS Tuning | ||||||
| 07 | Cable à tirette, poign.extér. de porte | 2 | 51217331285 | Shop at ECS Tuning | ||||||
| 08 | Barillet de serrure selon code droit | 1 | 51217384764 | Shop at ECS Tuning | ||||||
| 08 | Barillet de serrure avec clé droit | 1 | 51217384766 | Shop at ECS Tuning | ||||||
| sans barillet de serrure | ||||||||||
| 09 | Cloche de fixation fermée | 1 | 51217317426 | Shop at ECS Tuning | ||||||
| pour barillet de serrure | ||||||||||
| 09 | Cloche de fixation | 1 | 51217317425 | Shop at ECS Tuning | ||||||
| 10 | Tige de liaison côté gauche | 1 | 51217344133 | Shop at ECS Tuning | ||||||
| 10 | Tige de liaison côté droit | 1 | 51217344134 | Shop at ECS Tuning | ||||||
| Le côté du conducteur | ||||||||||
| 11 | Tige de liaison côté gauche | 1 | 51217364782 | Shop at ECS Tuning | ||||||
| 12 | Intercalaire capuchon | 2 | 51217405768 | Shop at ECS Tuning | ||||||

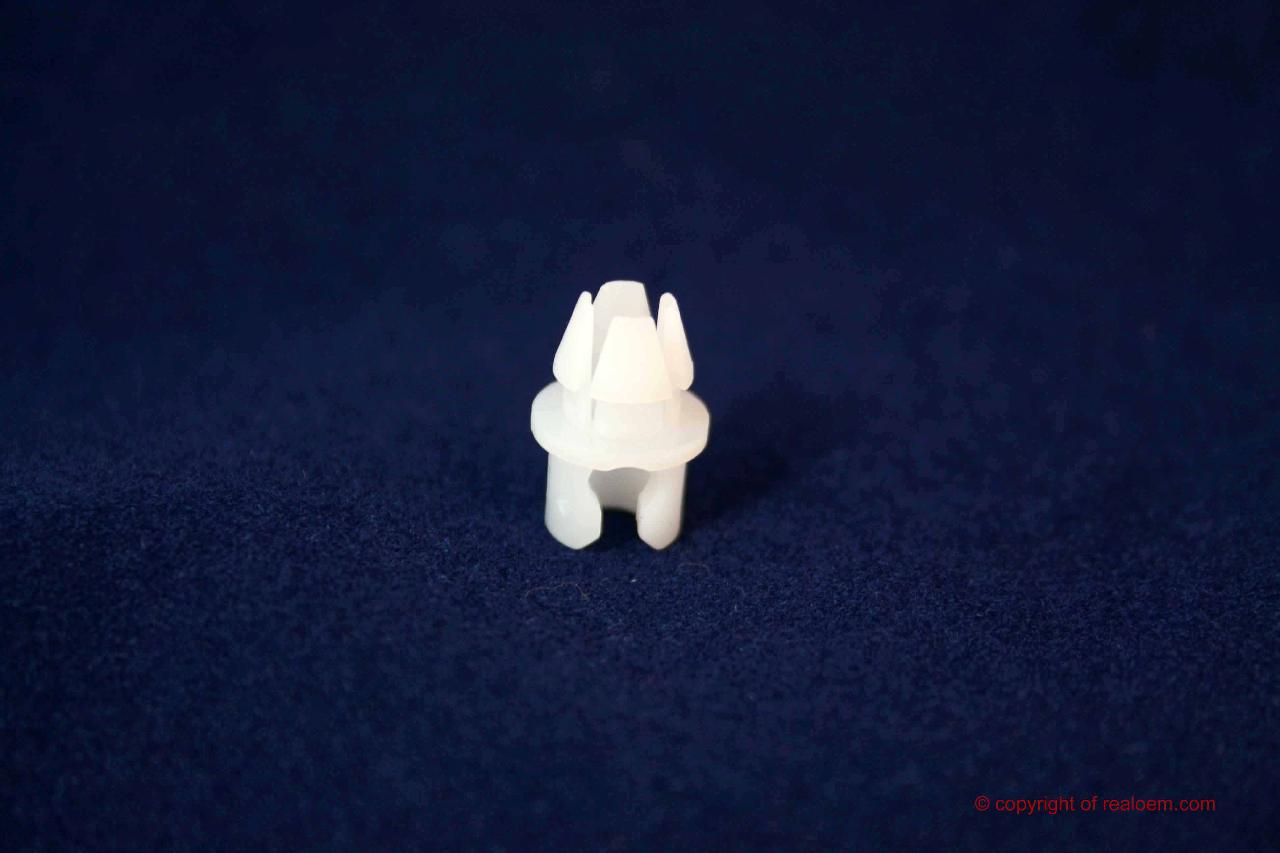

| 13 | Piece d'arret pour tiges | 2 | 51221817032 | $0.31 | Shop at ECS Tuning | |||||
| 14 | Etrier de fermeture | 2 | 51217394435 | Shop at ECS Tuning | ||||||
| 15 | Vis à tête noyée | 4 | 51219463885 | Shop at ECS Tuning | ||||||
| 16 | Vis torx avec disque | ISA M8X12 | 2 | 07149149652 | $0.45 | Shop at ECS Tuning | ||||
| 17 | Vis à tête bombée fraisée à six-pans | M6X11,5-10.9 | 4 | 07147291342 | Shop at ECS Tuning | |||||
