Cadre dossier/paroi arr.de siege avant for BMW 7 Series E38 735i (1995)

This Cadre dossier/paroi arr.de siege avant technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 735i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1995.

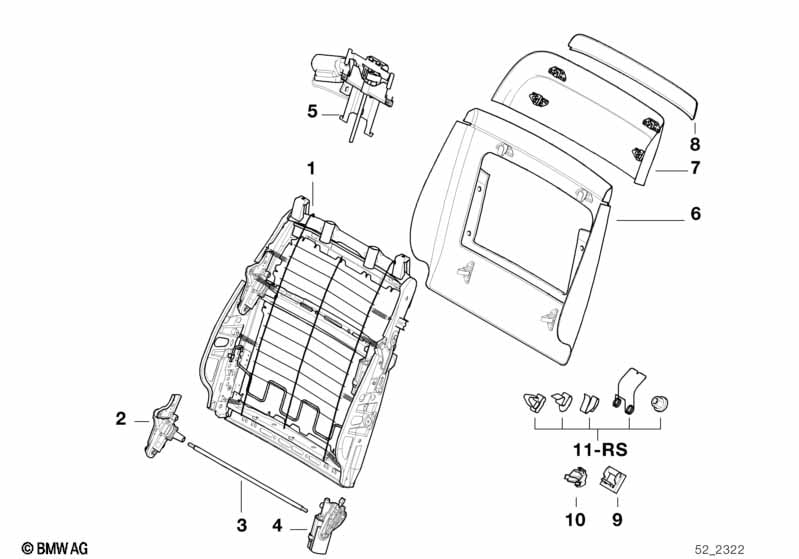

Cadre dossier/paroi arr.de siege avant
N° Descriptions Supplément Qté  A partir de   Jusqu'à  Référence pièce Prix Note
  i Pour véhicules avec
Siège anatomique avant él. avec mémoire
S457A=Oui
EXECUTION SANS MEMORISATION
NE CONVENANT QU'AVEC COTE PASSAGER
01 Cadre de dossier 1 09/1994 52108186639 $370.87 arrêté Shop at ECS Tuning
EXECUTION AVEC MEMORISATION NE
CONVENANT QU'AVEC COTE CONDUCTEUR
01 Cadre de dossier 1 09/1994 52108186640 $443.85 arrêté Shop at ECS Tuning
02 Engrenage de reglage de dossier 2 09/1994 52108175055 $103.56 Shop at ECS Tuning
03 Arbre de reglage du dossier gauche 2 09/1994 52108175056 $19.11 Shop at ECS Tuning
EXECUTION SANS MEMORISATION
NE CONVENANT QU'AVEC COTE PASSAGER
04 Commande de réglage de dossier supérieur 1 09/1994 67318352263 $221.04 Shop at ECS Tuning
EXECUTION AVEC MEMORISATION NE
CONVENANT QU'AVEC COTE CONDUCTEUR
04 Commande de réglage de dossier supérieur 1 09/1994 67668352262 $215.60 Shop at ECS Tuning
EXECUTION SANS MEMORISATION
NE CONVENANT QU'AVEC COTE PASSAGER
05 Support repose-tete electrique 1 52107010145 $162.69 Shop at ECS Tuning
EXECUTION AVEC MEMORISATION NE
CONVENANT QU'AVEC COTE CONDUCTEUR
05 Support repose-tete electrique 1 52107010142 $172.55 Shop at ECS Tuning
SIMILI CUIR
NE CONVEN.QU'AVEC EXECUT."CUIR" MONTANA
06 Paroi arriere inferieur de siege GRAU 2 09/1994 52108175779 $241.40 Shop at ECS Tuning
06 Paroi arriere inferieur de siege SCHWARZ 2 09/1994 52108175780 $241.40 arrêté Shop at ECS Tuning
CUIR MONTANA
POUR TOUS TYPES DE CAPITONNAGE EN CUIR
06 Paroi arriere inferieur de siege GRAU 2 09/1994 52108175784 $474.01 arrêté Shop at ECS Tuning
06 Paroi arriere inferieur de siege SCHWARZ 2 09/1994 52108175785 $474.01 Shop at ECS Tuning
06 Paroi arriere inferieur de siege MARINEBLAU 2 09/1994 52108175786 $460.91 arrêté, +vieille matière Shop at ECS Tuning
06 Paroi arriere inferieur de siege SANDBEIGE 2 09/1994 52108175787 $474.01 arrêté Shop at ECS Tuning
06 Paroi arriere inferieur de siege LAVENDELGRAU 2 09/1994 52108175788 $474.01 arrêté, +vieille matière Shop at ECS Tuning
06 Paroi arriere inferieur de siege DUNKELGRUEN 2 09/1994 52108189110 arrêté, +vieille matière Shop at ECS Tuning
06 Paroi arriere inferieur de siege PASTELLGRUEN 2 09/1994 52108189111 $719.82 arrêté, +vieille matière Shop at ECS Tuning
SIMILI CUIR
NE CONVEN.QU'AVEC EXECUT."CUIR" MONTANA
07 Paroi arriere superieur de siege GRAU 2 09/1994 52108175751 $84.29 arrêté, +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege SCHWARZ 2 09/1994 52108175752 $84.29 Shop at ECS Tuning
CUIR MONTANA
POUR TOUS TYPES DE CAPITONNAGE EN CUIR
07 Paroi arriere superieur de siege GRAU 2 09/1994 52108175757 $135.69 arrêté, +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege SCHWARZ 2 09/1994 52108175758 $135.69 +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege MARINEBLAU 2 09/1994 52108175759 $119.41 arrêté, +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege SANDBEIGE 2 09/1994 52108175760 $135.69 arrêté, +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege LAVENDELGRAU 2 09/1994 52108175761 $119.41 arrêté, +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege DUNKELGRUEN 2 09/1994 52108189103 $120.53 arrêté, +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege PASTELLGRUEN 2 09/1994 52108189104 $120.53 arrêté, +vieille matière Shop at ECS Tuning
Pour véhicules avec
Execution cuir
cuir Montana
=Oui
07 Paroi arriere superieur de siege GRAU 2 09/1994 52108175768 $126.36 arrêté, +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege SCHWARZ 2 09/1994 52108175769 $126.36 arrêté, +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege MARINEBLAU 2 09/1994 52108175770 $119.41 arrêté, +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege SANDBEIGE 2 09/1994 52108175771 $126.36 arrêté, +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege LAVENDELGRAU 2 09/1994 52108175772 $119.41 arrêté, +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege DUNKELGRUEN 2 09/1994 52108189105 arrêté, +vieille matière Shop at ECS Tuning
07 Paroi arriere superieur de siege PASTELLGRUEN 2 09/1994 52108189106 arrêté Shop at ECS Tuning
08 Moulure en bois NUSSBAUM 2 09/1994 52108160480 $183.76 arrêté, +vieille matière Shop at ECS Tuning
09 Clip 4 09/1994 07/2001 52108175053 $0.66 Shop at ECS Tuning
09 Jeu de réparation agrafes 4 09/1994 52107240386 Shop at ECS Tuning
10 Clip 4 09/1994 52108175054 $2.29 Shop at ECS Tuning
11 Pieces de fixation 1 09/1994 52108197043 arrêté Shop at ECS Tuning
Note
  • arrêté = la pièce n'est plus produite.
  • +vieille matière = consigne de la vieille matière (possibilité de retourner la vieille pièce)
