Cadre/caches de siege avant for BMW 5 Series E39 528i (1995)

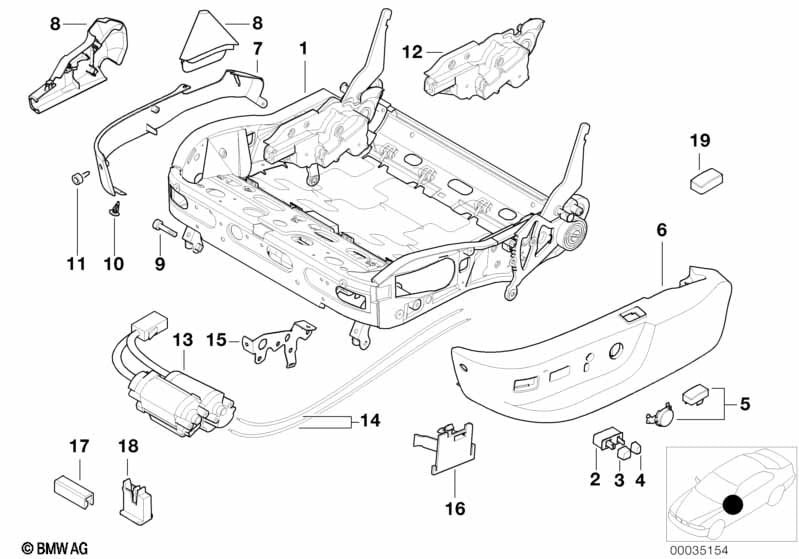

This Cadre/caches de siege avant technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 528i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1995.
| N° | Descriptions | Supplément | Qté | A partir de | Jusqu'à | Référence pièce | Prix | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pour véhicules avec Siege confort avec memorisation |
S456A=Oui |
||||||||
| NE CONVENANT QU'AVEC COTE PASSAGER | ||||||||||
| 01 | Cadre du siege | 2 | 52108150883 | $739.75 | Shop at ECS Tuning | |||||
| Pour véhicules avec Memory NE CONVENANT QU'AVEC COTE CONDUCTEUR |
=Oui |
|||||||||
| 01 | Cadre du siege | 1 | 52108150915 | $842.93 | Shop at ECS Tuning | |||||
| 02 | Interrupteur deplacement siege avan.g. | 1 | 09/1997 | 61318373741 | $154.88 | Shop at ECS Tuning | ||||
| 03 | Bouton de reglage de siege avant | 2 | 61311379369 | $4.42 | Shop at ECS Tuning | |||||
| 04 | Bouton reglage de dossier avant gauche | 1 | 61311379367 | $4.42 | Shop at ECS Tuning | |||||
| 04 | Bouton reglage de dossier avant droite | 1 | 61311379368 | $4.42 | Shop at ECS Tuning | |||||
| 05 | Jeu de caches | GRAU | 1 | 52108219226 | $12.22 | Shop at ECS Tuning | ||||
| 05 | Jeu de caches | SCHWARZ | 1 | 52108219227 | $12.22 | Shop at ECS Tuning | ||||
| 05 | Jeu de caches | MARINEBLAU | 1 | 52108219228 | $12.22 | arrêté | Shop at ECS Tuning | |||
| 05 | Jeu de caches | SANDBEIGE | 1 | 52108219230 | $12.22 | arrêté | Shop at ECS Tuning | |||
| POUR CHAUFFEUR ET COPILOTE |
||||||||||
| 06 | Cache extérieur | SCHWARZ | 1 | 52107058008 | $45.18 | Shop at ECS Tuning | ||||
| 06 | Cache extérieur | GRAU | 1 | 52107058009 | $45.18 | Shop at ECS Tuning | ||||
| 06 | Cache extérieur | MARINEBLAU | 1 | 52107058010 | $45.18 | Shop at ECS Tuning | ||||
| 06 | Cache extérieur | SANDBEIGE | 1 | 52107058011 | $45.18 | Shop at ECS Tuning | ||||
| 06 | Cache extérieur | TOBACCO | 1 | 52107058014 | $45.18 | +vieille matière | Shop at ECS Tuning | |||
| 07 | Ecran interieur gauche | GRAU | 1 | 10/1997 | 52108175861 | $13.60 | Shop at ECS Tuning | |||
| 07 | Ecran interieur droite | GRAU | 1 | 10/1997 | 52108175862 | $13.60 | Shop at ECS Tuning | |||
| 07 | Ecran interieur gauche | SCHWARZ | 1 | 10/1997 | 52108175863 | $13.60 | Shop at ECS Tuning | |||
| 07 | Ecran interieur droite | SCHWARZ | 1 | 10/1997 | 52108175864 | $13.60 | Shop at ECS Tuning | |||
| 07 | Ecran interieur gauche | MARINEBLAU | 1 | 10/1997 | 52108175865 | $13.60 | arrêté | Shop at ECS Tuning | ||
| 07 | Ecran interieur droite | MARINEBLAU | 1 | 10/1997 | 52108175866 | $12.05 | arrêté | Shop at ECS Tuning | ||
| 07 | Ecran interieur gauche | SANDBEIGE | 1 | 10/1997 | 52108175867 | $13.60 | arrêté | Shop at ECS Tuning | ||
| 07 | Ecran interieur droite | SANDBEIGE | 1 | 10/1997 | 52108175868 | $13.60 | Shop at ECS Tuning | |||
| 07 | Ecran interieur gauche | ENGLISCHGRUEN | 1 | 10/1997 | 52108175871 | $10.04 | arrêté | Shop at ECS Tuning | ||
| 07 | Ecran interieur droite | ENGLISCHGRUEN | 1 | 10/1997 | 52108175872 | $10.04 | arrêté | Shop at ECS Tuning | ||
| 08 | Cache gauche | GRAU | 1 | 52108175875 | $53.99 | arrêté | Shop at ECS Tuning | |||
| 08 | Cache droit | GRAU | 1 | 52108175876 | $53.99 | arrêté | Shop at ECS Tuning | |||
| 08 | Cache gauche | SCHWARZ | 1 | 52108175877 | $53.99 | Shop at ECS Tuning | ||||
| 08 | Cache droit | SCHWARZ | 1 | 52108175878 | $53.99 | arrêté | Shop at ECS Tuning | |||
| 08 | Cache gauche | MARINEBLAU | 1 | 52108175879 | $47.99 | arrêté | Shop at ECS Tuning | |||
| 08 | Cache droit | MARINEBLAU | 1 | 52108175880 | $53.99 | arrêté | Shop at ECS Tuning | |||
| 08 | Cache gauche | SANDBEIGE | 1 | 52108175881 | $53.99 | Shop at ECS Tuning | ||||
| 08 | Cache droit | SANDBEIGE | 1 | 52108175882 | $53.99 | arrêté | Shop at ECS Tuning | |||
| CUIR P.L.REMBOURREM.BUFFALO | ||||||||||
| 08 | Cache gauche | ANTHRAZIT | 1 | 52108160845 | $45.18 | arrêté | Shop at ECS Tuning | |||
| 08 | Cache droit | ANTHRAZIT | 1 | 52108160846 | $45.18 | arrêté | Shop at ECS Tuning | |||
| 09 | Vis cylindrique | M6X20 ROT | 4 | 52108150020 | $0.46 | Shop at ECS Tuning | ||||
| 10 | Clip | 6 | 52101873544 | $0.20 | Shop at ECS Tuning | |||||
| 11 | Vis cylindrique | M4X10 | 8 | 07146977086 | $0.48 | Shop at ECS Tuning | ||||
| 12 | Mécanisme gauche | 1 | 52108192965 | $215.12 | Shop at ECS Tuning | |||||
| 12 | Mécanisme droit | 1 | 52108192966 | $215.12 | Shop at ECS Tuning | |||||
| NE CONVENANT QU'AVEC COTE PASSAGER | ||||||||||
| 13 | Cde de régl. hauteur/inclinais. dossier | FA. RHW/BOSCH | 1 | 52108350152 | $118.95 | Shop at ECS Tuning | ||||
| Pour véhicules avec Memory NE CONVENANT QU'AVEC COTE CONDUCTEUR |
=Oui |
|||||||||
| 13 | Cde de régl. hauteur/inclinais. dossier | 1 | 67318352193 | $179.57 | Shop at ECS Tuning | |||||
| 14 | Jeu arbres flexibles | 2 | 52108157408 | $66.36 | Shop at ECS Tuning | |||||
| 15 | Pieces de fixation | 2 | 52108157409 | $30.86 | Shop at ECS Tuning | |||||
| 16 | Plaque de support gauche | 1 | 52108207405 | $1.79 | Shop at ECS Tuning | |||||
| 16 | Plaque-support droite | 1 | 52108207406 | $1.79 | Shop at ECS Tuning | |||||
| 17 | Patin lisse | 2 | 54128105582 | $2.95 | Shop at ECS Tuning | |||||
| 18 | Clip | GRUEN | 2 | 52108221512 | $0.35 | Shop at ECS Tuning | ||||
| Pour véhicules avec Reglage electrique de siege avant |
S458A=Oui |
|||||||||
| 19 | Cache d'interrupt.p régl.dossier supér. | SCHWARZ | 2 | 52108207258 | $3.38 | Shop at ECS Tuning | ||||
| 19 | Cache d'interrupt.p régl.dossier supér. | GRAU | 2 | 52108207259 | $3.38 | Shop at ECS Tuning | ||||
| 19 | Cache d'interrupt.p régl.dossier supér. | MARINEBLAU | 2 | 52108207260 | $2.90 | arrêté | Shop at ECS Tuning | |||
| 19 | Cache d'interrupt.p régl.dossier supér. | SANDBEIGE | 2 | 52108207261 | $3.38 | Shop at ECS Tuning | ||||
| 19 | Cache d'interrupt.p régl.dossier supér. | ENGLISCHGRUEN | 2 | 52108207262 | $2.90 | arrêté | Shop at ECS Tuning | |||
Note
- arrêté = la pièce n'est plus produite.
- +vieille matière = consigne de la vieille matière (possibilité de retourner la vieille pièce)
