Siège avant rembourrage et garnissage for BMW 5 Series E60 LCI 535xi (2009)

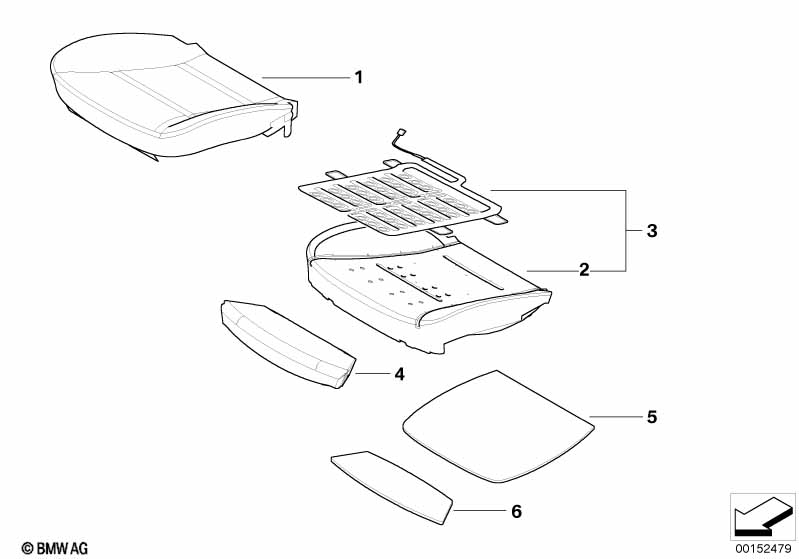

This Siège avant rembourrage et garnissage technical drawing provides a detailed breakdown of the assembly for the 5 Series E60 LCI 535xi. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2009.
| N° | Descriptions | Supplément | Qté | A partir de | Jusqu'à | Référence pièce | Prix | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pour véhicules avec Cuir "Dakota"/bleu foncé NE CONVENANT QU'AVEC COTE CONDUCTEUR |
LCCU=Oui |
|||||||||
| 01 | Revetement siege cuir | DUNKELBLAU | 1 | 52109126271 | arrêté | Shop at ECS Tuning | ||||
| Pour véhicules avec Cuir "Dakota"/brun naturel NE CONVENANT QU'AVEC COTE CONDUCTEUR |
LCNG=Oui |
|||||||||
| 01 | Revetement siege cuir | NATURBRAUN | 1 | 52109126272 | $699.69 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Cuir "Dakota"/creambeige NE CONVENANT QU'AVEC COTE CONDUCTEUR |
LCGE=Oui |
|||||||||
| 01 | Revetement siege cuir | CREAMBEIGE | 1 | 52109126270 | $699.69 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Siege confort avec memorisation et Cuir "Dakota"/bleu foncé NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S456A=Oui LCCU=Oui |
|||||||||
| 01 | Revêtement siège multifonctionel cuir | DUINKELBLAU | 1 | 52109126368 | Shop at ECS Tuning | |||||
| Pour véhicules avec Simili-cuir beige et siège de base (siège de série) NE CONVENANT QU'AVEC COTE CONDUCTEUR |
KBBA=Oui =Oui |
|||||||||
| 01 | Garniture coussin simili-cuir | BEIGE | 1 | 52107112931 | $310.97 | +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Disp. réglage siège électr. avec mémoire et Simili-cuir/noir NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S459A=Oui KBSW=Oui |
|||||||||
| 01 | Garniture coussin simili-cuir | SCHWARZ | 1 | 52107069840 | $310.97 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Disp. réglage siège électr. avec mémoire et Simili-cuir beige NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S459A=Oui KBBA=Oui |
|||||||||
| 01 | Garniture coussin simili-cuir | BEIGE | 1 | 52107076660 | $310.97 | +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Siege confort avec memorisation et Cuir "Dakota"/beige NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S456A=Oui LCBA=Oui |
|||||||||
| 01 | Revêtement siège multifonctionel cuir | BEIGE | 1 | 52107076640 | $699.69 | arrêté | Shop at ECS Tuning | |||
| Pour véhicules avec Siège sport et Cuir "Dakota"/schwarz NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S481A=Oui LCSW=Oui |
|||||||||
| 01 | Revetement siege sport cuir | SCHWARZ | 1 | 52107249491 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| Pour véhicules avec Disp. réglage siège électr. avec mémoire et Cuir "Dakota"/brun naturel NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S459A=Oui LCNG=Oui |
|||||||||
| 01 | Revetement siege cuir | NATURBRAUN | 1 | 52109126298 | $699.69 | arrêté | Shop at ECS Tuning | |||
| Pour véhicules avec Siege confort avec memorisation et Cuir "Dakota"/brun naturel NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S456A=Oui LCNG=Oui |
|||||||||
| 01 | Revêtement siège multifonctionel cuir | NATURBRAUN | 1 | 52109126369 | $870.69 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Siege confort avec memorisation et Cuir "Dakota"/schwarz NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S456A=Oui LCSW=Oui |
|||||||||
| 01 | Revêtement siège multifonctionel cuir | SCHWARZ | 1 | 52107249499 | +vieille matière | Shop at ECS Tuning | ||||
| Pour véhicules avec Siège sport et Cuir "Dakota"/bleu foncé NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S481A=Oui LCCU=Oui |
|||||||||
| 01 | Revetement siege sport cuir | DUNKELBLAU | 1 | 52109126317 | arrêté | Shop at ECS Tuning | ||||
| Pour véhicules avec Siège sport et Cuir "Dakota"/brun naturel NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S481A=Oui LCNG=Oui |
|||||||||
| 01 | Revetement siege sport cuir | NATURBRAUN | 1 | 52109126318 | $699.69 | arrêté | Shop at ECS Tuning | |||
| Pour véhicules avec Siege confort avec memorisation et Cuir "Dakota"/grau NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S456A=Oui LCAD=Oui |
|||||||||
| 01 | Revêtement siège multifonctionel cuir | GRAU | 1 | 52107249500 | $720.57 | +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Siège sport et Cuir "Dakota"/grau NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S481A=Oui LCAD=Oui |
|||||||||
| 01 | Revetement siege sport cuir | GRAU | 1 | 52107249492 | arrêté | Shop at ECS Tuning | ||||
| Pour véhicules avec Simili-cuir/noir et siège de base (siège de série) NE CONVENANT QU'AVEC COTE CONDUCTEUR |
KBSW=Oui =Oui |
|||||||||
| 01 | Garniture coussin simili-cuir | SCHWARZ | 1 | 52107112930 | $310.97 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Siège sport et Cuir "Dakota"/beige NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S481A=Oui LCBA=Oui |
|||||||||
| 01 | Revetement siege sport cuir | BEIGE | 1 | 52107076605 | $699.69 | arrêté | Shop at ECS Tuning | |||
| Pour véhicules avec Disp. réglage siège électr. avec mémoire et Cuir "Dakota"/grau NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S459A=Oui LCAD=Oui |
|||||||||
| 01 | Revetement siege cuir | GRAU | 1 | 52107076450 | $699.69 | arrêté | Shop at ECS Tuning | |||
| Pour véhicules avec Disp. réglage siège électr. avec mémoire et Cuir "Dakota"/schwarz NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S459A=Oui LCSW=Oui |
|||||||||
| 01 | Revetement siege cuir | SCHWARZ | 1 | 52107069798 | $699.69 | Shop at ECS Tuning | ||||
| Pour véhicules avec Disp. réglage siège électr. avec mémoire et Cuir "Dakota"/beige NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S459A=Oui LCBA=Oui |
|||||||||
| 01 | Revetement siege cuir | BEIGE | 1 | 52107076449 | $699.69 | +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Disp. réglage siège électr. avec mémoire et Cuir "Dakota"/bleu foncé NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S459A=Oui LCCU=Oui |
|||||||||
| 01 | Revetement siege cuir | DUNKELBLAU | 1 | 52109126297 | arrêté | Shop at ECS Tuning | ||||
| Pour véhicules avec Sièges avant à ventilation active et Siege confort avec memorisation et Cuir "Nasca"/beige NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S453A=Oui S456A=Oui U6BA=Oui |
|||||||||
| 01 | Revêtement siège multifonctionel cuir | U6BA BEIGE | 1 | 52107146138 | $870.69 | arrêté | Shop at ECS Tuning | |||
| Pour véhicules avec Disp. réglage siège électr. avec mémoire et Cuir "Dakota/cream-beige/noir" ou Cuir "Dakota"/creambeige NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S459A=Oui LCCC=Oui LCGE=Oui |
|||||||||
| 01 | Revetement siege cuir | CREAMBEIGE | 1 | 52109126296 | $699.69 | +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Sièges avant à ventilation active et Siege confort avec memorisation et Cuir "Nasca"/noir NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S453A=Oui S456A=Oui U6SW=Oui |
|||||||||
| 01 | Revêtement siège multifonctionel cuir | U6SW SCHWARZ | 1 | 52107146136 | $870.69 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Siege confort avec memorisation et Cuir "Dakota/cream-beige/noir" ou Cuir "Dakota"/creambeige NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S456A=Oui LCCC=Oui LCGE=Oui |
|||||||||
| 01 | Revêtement siège multifonctionel cuir | CREAMBEIGE | 1 | 52107249501 | arrêté | Shop at ECS Tuning | ||||
| Pour véhicules avec Siège sport et Cuir "Dakota/cream-beige/noir" ou Cuir "Dakota"/creambeige NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S481A=Oui LCCC=Oui LCGE=Oui |
|||||||||
| 01 | Revetement siege sport cuir | CREAMBEIGE | 1 | 52107249493 | arrêté | Shop at ECS Tuning | ||||
| Pour véhicules avec Siege confort avec memorisation NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S456A=Oui |
|||||||||
| 02 | Rembourrage de siège | 1 | 52107075368 | $158.19 | arrêté | Shop at ECS Tuning | ||||
| Pour véhicules avec Disp. réglage siège électr. avec mémoire NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S459A=Oui |
|||||||||
| 02 | Rembourrage de siège | 1 | 52107075365 | $158.19 | arrêté | Shop at ECS Tuning | ||||
| Pour véhicules avec Siège sport NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S481A=Oui |
|||||||||
| 02 | Pcs de rembourrage p siège sport | 1 | 52107065825 | $158.19 | arrêté | Shop at ECS Tuning | ||||
| Pour véhicules avec Sièges avant à ventilation active et Disp. réglage siège électr. avec mémoire NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S453A=Oui S459A=Oui |
|||||||||
| 02 | Rembourrage de siège | 1 | 52107007597 | $95.14 | Shop at ECS Tuning | |||||
| Pour véhicules avec Sièges avant actifs et Siege confort avec memorisation NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S455A=Oui S456A=Oui |
|||||||||
| 02 | Rembourrage de siège | 1 | 52107075371 | $158.19 | Shop at ECS Tuning | |||||
| Pour véhicules avec Sièges avant actifs et Disp. réglage siège électr. avec mémoire NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S455A=Oui S459A=Oui |
|||||||||
| 02 | Rembourrage de siège | 1 | 52107075366 | $158.19 | Shop at ECS Tuning | |||||
| Pour véhicules avec Sièges avant à ventilation active et Siege confort avec memorisation NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S453A=Oui S456A=Oui |
|||||||||
| 02 | Matelassure siège confort | 1 | 52107007598 | $158.19 | Shop at ECS Tuning | |||||
| Pour véhicules avec Sièges avant à ventilation active et Sièges avant actifs et Disp. réglage siège électr. avec mémoire NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S453A=Oui S455A=Oui S459A=Oui |
|||||||||
| 02 | Rembourrage de siège | 1 | 52107007332 | $158.19 | Shop at ECS Tuning | |||||
| Pour véhicules avec Sièges avant à ventilation active et Sièges avant actifs et Siege confort avec memorisation NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S453A=Oui S455A=Oui S456A=Oui |
|||||||||
| 02 | Rembourrage de siège | 1 | 52107007333 | $158.19 | Shop at ECS Tuning | |||||
| Pour véhicules avec Siege confort avec memorisation NE CONVENANT QU'AVEC COTE PASSAGER uniquement en cas de réparation tapis sensitif OC3 en cas de réparation garnissage de siège, voir BTE 523277 ne pas convenable avec Equipement Individual |
S456A=Oui |
|||||||||
| 03 | Rembourrage de siège confort droit | OC3 | 1 | 09/2004 | 52109142355 | $508.57 | Shop at ECS Tuning | |||
| Pour véhicules avec Disp. réglage siège électr. avec mémoire NE CONVENANT QU'AVEC COTE PASSAGER uniquement en cas de réparation tapis sensitif OC3 en cas de réparation garnissage de siège, voir BTE 523277 ne pas convenable avec Equipement Individual |
S459A=Oui |
|||||||||
| 03 | Rembourrage de siège base droit | OC3 | 1 | 09/2004 | 52109142353 | $508.57 | Shop at ECS Tuning | |||
| Pour véhicules avec Sièges avant à ventilation active et Disp. réglage siège électr. avec mémoire NE CONVENANT QU'AVEC COTE PASSAGER uniquement en cas de réparation tapis sensitif OC3 en cas de réparation garnissage de siège, voir BTE 523277 ne pas convenable avec Equipement Individual |
S453A=Oui S459A=Oui |
|||||||||
| 03 | Rembourrage de siège base droit | OC3 | 1 | 09/2004 | 52109142356 | $508.57 | Shop at ECS Tuning | |||
| Pour véhicules avec Disp. réglage siège électr. avec mémoire et Siège sport NE CONVENANT QU'AVEC COTE PASSAGER uniquement en cas de réparation tapis sensitif OC3 en cas de réparation garnissage de siège, voir BTE 523277 ne pas convenable avec Equipement Individual |
S459A=Oui S481A=Oui |
|||||||||
| 03 | Pcs de rembourrage p siège sport droit | OC3 | 1 | 09/2004 | 52109142354 | $508.57 | arrêté | Shop at ECS Tuning | ||
| Pour véhicules avec Sièges avant à ventilation active et Siege confort avec memorisation NE CONVENANT QU'AVEC COTE PASSAGER uniquement en cas de réparation tapis sensitif OC3 en cas de réparation garnissage de siège, voir BTE 523277 ne pas convenable avec Equipement Individual |
S453A=Oui S456A=Oui |
|||||||||
| 03 | Rembourrage de siège confort droit | OC3 | 1 | 09/2004 | 52109142357 | $508.57 | Shop at ECS Tuning | |||
| Pour véhicules avec Siege confort avec memorisation NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S456A=Oui |
|||||||||
| 04 | Capitonnage de support des cuisses | 1 | 52108259798 | $31.93 | Shop at ECS Tuning | |||||
| Pour véhicules avec Siège sport NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S481A=Oui |
|||||||||
| 04 | Capitonnage de support des cuisses | 1 | 52107078589 | $31.93 | Shop at ECS Tuning | |||||
| Pour véhicules avec Sièges avant à ventilation active et Disp. réglage siège électr. avec mémoire NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S453A=Oui S459A=Oui |
|||||||||
| 05 | Toison p siège | 1 | 52107015206 | $24.36 | arrêté | Shop at ECS Tuning | ||||
| Pour véhicules avec Sièges avant à ventilation active et Siege confort avec memorisation NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S453A=Oui S456A=Oui |
|||||||||
| 05 | Toison p siège | 1 | 52107898470 | Shop at ECS Tuning | ||||||
| 06 | Toison p appui-cuisses | 1 | 52107015208 | $10.14 | Shop at ECS Tuning | |||||
| Pour véhicules avec Sièges avant à ventilation active et Siège sport NE CONVENANT QU'AVEC COTE CONDUCTEUR |
S453A=Oui S481A=Oui |
|||||||||
| 06 | Toison p appui-cuisses | 1 | 52107045001 | $9.13 | arrêté | Shop at ECS Tuning | ||||
Note
- arrêté = la pièce n'est plus produite.
- +vieille matière = consigne de la vieille matière (possibilité de retourner la vieille pièce)
