Post-montaggio Facelift 2000 for BMW 5 Series E39 523i (1998)

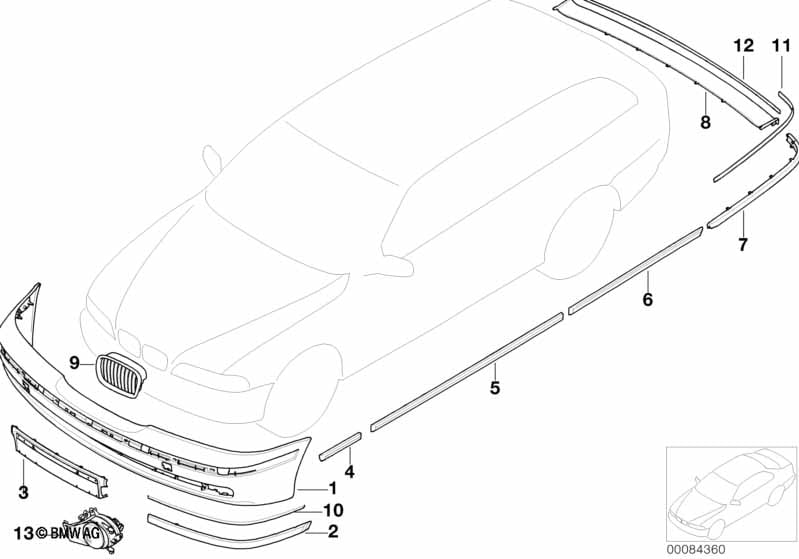

This Post-montaggio Facelift 2000 technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 523i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1998.
| No. | Descrizione | Supplemento | Qtà | Da | Fino a | Codice Ricambio | Prezzo | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Per questo montaggio success. non esistono degli istruzioni di montaggio. Far eseguire il montaggio soltanto da personale specializzato, a preferenza da un concessionario BMW. La BMW non puo accettare nessuna responsabilità per i difetti e danni risultando da un montaggio inadeguato. |
|||||||||
| 01 | Rivestimento paraurti con fondo ant. | 1 | 09/2000 | 51117005950 | $447.15 | Shop at ECS Tuning | ||||
| 01 | Rivestim.paraurti anteriore verniciato | CODE - UNI/MET. | 1 | 09/2000 | 51110021320 | TERMINATO | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| Per veicoli con Impianto lavafari |
S502A=Sì |
|||||||||
| 01 | Rivestimento paraurti con fondo ant. | 1 | 09/2000 | 51117030922 | $470.32 | Shop at ECS Tuning | ||||
| 01 | Rivestim.paraurti anteriore verniciato | CODE - UNI/MET. | 1 | 09/2000 | 51110017587 | TERMINATO, +rest. | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 02 | Listello paracolpi,mano d base,anter.sin | 1 | 09/2000 | 51117005957 | $23.80 | Shop at ECS Tuning | ||||
| 02 | Listello paracolpi,mano d base,anter.des | 1 | 09/2000 | 51117005958 | $23.80 | Shop at ECS Tuning | ||||
| 02 | Listello paracolpi,verniciato anter.sin. | CODE - UNI/MET. | 1 | 09/2000 | 51110021329 | $139.50 | TERMINATO, +rest. | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| 02 | Listello paracolpi,verniciato anter.des. | CODE - UNI/MET. | 1 | 09/2000 | 51110021330 | $139.50 | TERMINATO, +rest. | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| Per veicoli con Chrome Line exterieur |
S346A=Sì |
|||||||||
| 02 | Listello paracolpi,mano d base,anter.sin | CHROM | 1 | 09/2000 | 51117005961 | $23.80 | Shop at ECS Tuning | |||
| 02 | Listello paracolpi,mano d base,anter.des | CHROM | 1 | 09/2000 | 51117005962 | $23.80 | Shop at ECS Tuning | |||
| 02 | Listello paracolpi,verniciato anter.sin. | CODE - UNI/MET. | 1 | 09/2000 | 51110021331 | TERMINATO, +rest. | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 02 | Listello paracolpi,verniciato anter.des. | CODE - UNI/MET. | 1 | 09/2000 | 51110021332 | TERMINATO, +rest. | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 03 | Appoggio mando di base | 1 | 09/2000 | 51117005974 | $50.07 | Shop at ECS Tuning | ||||
| 03 | Appoggio verniciato | CODE - UNI/MET. | 1 | 09/2000 | 51110021326 | $170.75 | TERMINATO, +rest. | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| 04 | List.battuta,fiancata,mano base ant.sin. | 1 | 09/2000 | 51137036697 | $36.47 | Shop at ECS Tuning | ||||
| 04 | List.battuta,fiancata,mano base ant.des. | 1 | 09/2000 | 51137036698 | $36.47 | Shop at ECS Tuning | ||||
| 04 | List.battuta,fiancata, vernic.ant.sin. | CODE - UNI/MET. | 1 | 09/2000 | 51130022056 | $123.88 | TERMINATO, +rest. | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| 04 | List.battuta,fiancata, vernic.post.destr | CODE - UNI/MET. | 1 | 09/2000 | 51130022057 | $123.88 | TERMINATO, +rest. | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| Per veicoli con Chrome Line exterieur |
S346A=Sì |
|||||||||
| 04 | List.battuta,fiancata,mano base ant.sin. | CHROM | 1 | 09/2000 | 51137036703 | $47.41 | Shop at ECS Tuning | |||
| 04 | List.battuta,fiancata,mano base ant.des. | CHROM | 1 | 09/2000 | 51137036704 | $47.41 | Shop at ECS Tuning | |||
| 04 | List.battuta,fiancata, vernic.ant.sin. | CODE - UNI/MET. | 1 | 09/2000 | 51130022062 | TERMINATO, +rest. | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 04 | List.battuta,fiancata, vernic.post.destr | CODE - UNI/MET. | 1 | 09/2000 | 51130022063 | TERMINATO | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 05 | List.battuta,porta,mano d base ant.sin. | 1 | 09/2000 | 51137036699 | $56.09 | Shop at ECS Tuning | ||||
| 05 | List.battuta,porta,mano d base ant.des. | 1 | 09/2000 | 51137036700 | $56.09 | Shop at ECS Tuning | ||||
| 05 | List.battuta, porta, vernic.ant. sin. | CODE - UNI/MET. | 1 | 09/2000 | 51130022058 | $197.53 | TERMINATO, +rest. | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| 05 | List.battuta, porta, vernic.ant. destra | CODE - UNI/MET. | 1 | 09/2000 | 51130022059 | $197.53 | TERMINATO, +rest. | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| Per veicoli con Chrome Line exterieur |
S346A=Sì |
|||||||||
| 05 | List.battuta,porta,mano d base ant.sin. | CHROM | 1 | 09/2000 | 51137036705 | $81.88 | Shop at ECS Tuning | |||
| 05 | List.battuta,porta,mano d base ant.des. | CHROM | 1 | 09/2000 | 51137036706 | $81.88 | Shop at ECS Tuning | |||
| 05 | List.battuta, porta, vernic.ant. sin. | CODE - UNI/MET. | 1 | 09/2000 | 51130022064 | TERMINATO | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 05 | List.battuta, porta, vernic.ant. destra | CODE - UNI/MET. | 1 | 09/2000 | 51130022065 | TERMINATO | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 06 | List.battuta,porta,mano d base post.sin. | 1 | 09/2000 | 51137036701 | $53.28 | Shop at ECS Tuning | ||||
| 06 | List.battuta,porta,mano d base post.des. | 1 | 09/2000 | 51137036702 | $53.28 | Shop at ECS Tuning | ||||
| 06 | List.battuta, porta, vernic.post. sin. | CODE - UNI/MET. | 1 | 09/2000 | 51130022060 | $197.53 | TERMINATO | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| 06 | List.battuta, porta, vernic.post. destra | CODE - UNI/MET. | 1 | 09/2000 | 51130022061 | $197.53 | TERMINATO | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| Per veicoli con Chrome Line exterieur |
S346A=Sì |
|||||||||
| 06 | List.battuta,porta,mano d base post.sin. | CHROM | 1 | 09/2000 | 51137036707 | $69.57 | Shop at ECS Tuning | |||
| 06 | List.battuta,porta,mano d base post.des. | CHROM | 1 | 09/2000 | 51137036708 | $69.57 | Shop at ECS Tuning | |||
| 06 | List.battuta, porta, vernic.post. sin. | CODE - UNI/MET. | 1 | 09/2000 | 51130022066 | TERMINATO | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 06 | List.battuta, porta, vernic.post. destra | CODE - UNI/MET. | 1 | 09/2000 | 51130022067 | TERMINATO | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 07 | Listello paracolpi,mano d base post.sin. | 1 | 09/2000 | 51127005881 | $23.93 | Shop at ECS Tuning | ||||
| 07 | Listello paracolpi,mano d base post.des. | 1 | 09/2000 | 51127005882 | $23.93 | Shop at ECS Tuning | ||||
| 07 | Listello paracolpi,verniciato post.sin. | CODE - UNI/MET. | 1 | 09/2000 | 51120021714 | $95.42 | TERMINATO, +rest. | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| 07 | Listello paracolpi,verniciato post.des. | CODE - UNI/MET. | 1 | 09/2000 | 51120021715 | $95.42 | TERMINATO, +rest. | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| Per veicoli con Park Distance Control (PDC) |
S508A=Sì |
|||||||||
| 07 | Listello paracolpi,mano d base post.sin. | PDC | 1 | 09/2000 | 51127005903 | $23.93 | Shop at ECS Tuning | |||
| 07 | Listello paracolpi,mano d base post.des. | PDC | 1 | 09/2000 | 51127005904 | $23.93 | Shop at ECS Tuning | |||
| 07 | Listello paracolpi,verniciato post.sin. | CODE - UNI/MET. | 1 | 09/2000 | 51120021717 | $95.42 | TERMINATO | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| 07 | Listello paracolpi,verniciato post.des. | CODE - UNI/MET. | 1 | 09/2000 | 51120021718 | $95.42 | TERMINATO | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| Per veicoli con Chrome Line exterieur |
S346A=Sì |
|||||||||
| 07 | Listello paracolpi,mano d base post.sin. | CHROM | 1 | 09/2000 | 51127005899 | $23.93 | Shop at ECS Tuning | |||
| 07 | Listello paracolpi,mano d base post.des. | CHROM | 1 | 09/2000 | 51127005900 | $23.93 | Shop at ECS Tuning | |||
| 07 | Listello paracolpi,verniciato post.sin. | CODE - UNI/MET. | 1 | 09/2000 | 51120021723 | TERMINATO, +rest. | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 07 | Listello paracolpi,verniciato post.des. | CODE - UNI/MET. | 1 | 09/2000 | 51120021728 | $95.42 | TERMINATO, +rest. | Shop at ECS Tuning | ||
| Sull'ordinazione indicare codice colore | ||||||||||
| Per veicoli con Chrome Line exterieur e Park Distance Control (PDC) |
S346A=Sì S508A=Sì |
|||||||||
| 07 | Listello paracolpi,mano d base post.sin. | CHROM / PDC | 1 | 09/2000 | 51127005907 | $27.00 | TERMINATO | Shop at ECS Tuning | ||
| 07 | Listello paracolpi,mano d base post.des. | CHROM / PDC | 1 | 09/2000 | 51127005908 | $27.00 | Shop at ECS Tuning | |||
| 07 | Listello paracolpi,verniciato post.sin. | CODE - UNI/MET. | 1 | 09/2000 | 51120021719 | TERMINATO, +rest. | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 07 | Listello paracolpi,verniciato post.des. | CODE - UNI/MET. | 1 | 09/2000 | 51120021721 | TERMINATO, +rest. | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 08 | Mascherina mano di base centro | 1 | 09/2000 | 51127005914 | $106.20 | Shop at ECS Tuning | ||||
| 08 | Mascherina verniciata centro | CODE - UNI/MET. | 1 | 09/2000 | 51120021716 | TERMINATO, +rest. | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| Per veicoli con Chrome Line exterieur |
S346A=Sì |
|||||||||
| 08 | Mascherina mano di base centro | CHROM | 1 | 09/2000 | 51127005916 | $106.20 | TERMINATO | Shop at ECS Tuning | ||
| 08 | Mascherina verniciata centro | CODE - UNI/MET. | 1 | 09/2000 | 51120021729 | TERMINATO, +rest. | Shop at ECS Tuning | |||
| Sull'ordinazione indicare codice colore | ||||||||||
| 09 | Griglia ornamentale sinistra | SCHWARZ | 1 | 09/2000 | 51137005837 | $58.55 | Shop at ECS Tuning | |||
| 09 | Griglia ornamentale destra | SCHWARZ | 1 | 09/2000 | 51137005838 | $58.55 | Shop at ECS Tuning | |||
| Per veicoli con Chrome Line exterieur |
S346A=Sì |
|||||||||
| 10 | Lamierino sinistra | CHROM | 1 | 09/2000 | 51117005971 | $25.75 | Shop at ECS Tuning | |||
| 10 | Lamierino destra | CHROM | 1 | 09/2000 | 51117005972 | $25.75 | Shop at ECS Tuning | |||
| 11 | Lamierino sinistra | CHROM | 1 | 09/2000 | 51127005939 | $30.37 | Shop at ECS Tuning | |||
| 11 | Lamierino destra | CHROM | 1 | 09/2000 | 51127005940 | $30.37 | Shop at ECS Tuning | |||
| 12 | Lamierino centrale | CHROM | 1 | 09/2000 | 51127005917 | $45.00 | +rest. | Shop at ECS Tuning | ||
| 13 | Fari Antinebbia sinistra | 1 | 09/2000 | 63176900221 | $121.75 | Shop at ECS Tuning | ||||
| solo in collegamento con | ||||||||||
| 13 | Fari Antinebbia destra | 1 | 09/2000 | 63176900222 | $121.75 | Shop at ECS Tuning | ||||
| solo in collegamento con | ||||||||||
| -- | Contatto molla piatta Microtimer c. cavo | 1,0 MM² | 2 | 09/2000 | 61130007272 | $2.70 | TERMINATO | Shop at ECS Tuning | ||
| -- | Kit di rip. scatola boccole | 2 POL. | 1 | 09/2000 | 61132360041 | Shop at ECS Tuning | ||||
Note
- TERMINATO = Il ricambio è fuori produzione.
- +rest. = possibilità di restituzione della parte originale
