What assembly is shown in the BMW 1 Series F20 LCI 118dImpianto di scarico posteriore?

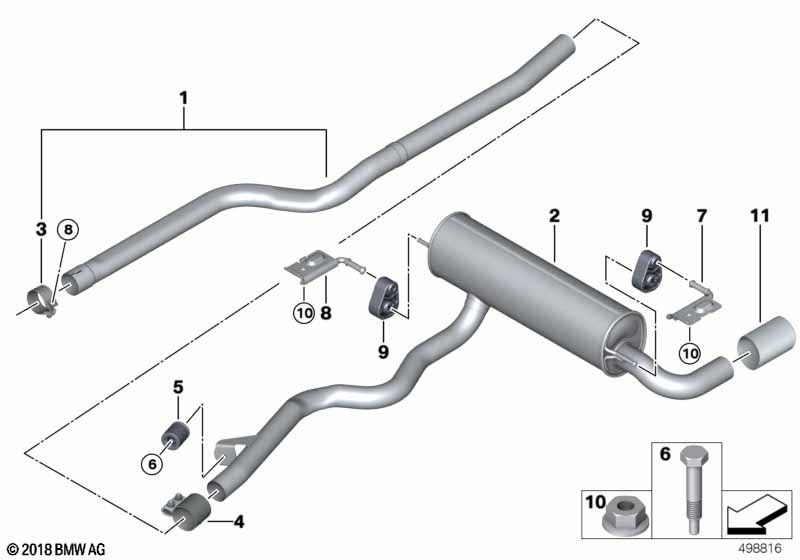

This technical diagram illustrates the Impianto di scarico posteriore within the impianto gas di scarico group for the 1 Series F20 LCI 118d produced during 2019. It provides a detailed exploded view of the components, identifying key parts such as the Tubo anteriore (Part #18308578074).

Which models use the hardware listed in this Impianto di scarico posteriore?

The hardware and components featured in the Impianto di scarico posteriore are specific to the 1 Series F20 LCI 118d produced during 2019. These technical specifications ensure that parts like the Tubo anteriore (18308578074) are correctly matched to the vehicle's structural and mechanical requirements.

How do I find specific parts within the Impianto di scarico posteriore assembly?

Each item in the Impianto di scarico posteriore corresponds to the numbered list below the illustration. For the 1 Series F20 LCI 118d, you can identify the Tubo anteriore by locating its position on the schematic, which then links to the official BMW part number 18308578074 for the impianto gas di scarico section.

Impianto di scarico posteriore for BMW 1 Series F20 LCI 118d (2019)

Sign In
Sign Out
Account

Donate Go Ad Free

This Impianto di scarico posteriore technical drawing provides a detailed breakdown of the assembly for the 1 Series F20 LCI 118d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2019.

No.	Descrizione	Supplemento	Qtà	Da	Codice Ricambio	Prezzo	Note
i	Per veicoli con Normativa sui gas di scarico EU5 o Riduzione gas di scarico EU3	S161A=Sì S169A=Sì
	Per veicoli con Normativa sui gas di scarico EU5 o Riduzione gas di scarico EU3	S161A=Sì S169A=Sì
01	Tubo anteriore	EU5	1		18308578074			Shop at ECS Tuning
02	Silenziatore terminale		1		18308597036			Shop at ECS Tuning
03	Fascetta di tensione	D=63,2 X 37MM	1		18308581218			Shop at ECS Tuning
04	Boccola a tache	D=60 X 70MM	1		18307560779	$34.61		Shop at ECS Tuning
	Per veicoli con Norma sulle emissioni allo scarico EU6	S164A=Non
04	Boccola a tache	D=60 X 70MM	1	03/2018	18307560779	$34.61		Shop at ECS Tuning
05	Antivibratore	43HZ	1		18308624195			Shop at ECS Tuning
06	Vite con collare	M8X70	1		18407540023	$4.07		Shop at ECS Tuning
07	Supporto marmitta finale a sinistra		1		18308516522			Shop at ECS Tuning
08	Sostegno silenziatore terminale destra		1		18308516521			Shop at ECS Tuning
09	Suppporto di gomma		1		18208577081			Shop at ECS Tuning
10	Dado esagonale	M8-ZNS3	2	11/2017	07119904024	$0.20		Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Sì P7B1A=Sì P7B3A=Sì S3DEA=Sì
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Sì P7B1A=Sì P7B3A=Sì S3DEA=Non
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Sì P7B1A=Sì P7B3A=Non S3DEA=Sì
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Sì P7B1A=Sì P7B3A=Non S3DEA=Non
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Sì P7B1A=Non P7B3A=Sì S3DEA=Sì
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Sì P7B1A=Non P7B3A=Sì S3DEA=Non
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Sì P7B1A=Non P7B3A=Non S3DEA=Sì
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Sì P7B1A=Non P7B3A=Non S3DEA=Non
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Non P7B1A=Sì P7B3A=Sì S3DEA=Sì
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Non P7B1A=Sì P7B3A=Sì S3DEA=Non
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Non P7B1A=Sì P7B3A=Non S3DEA=Sì
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Non P7B1A=Sì P7B3A=Non S3DEA=Non
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con Sport Line e Sport Line e M Sport e Senza voci di design specifiche	P7ACA=Non P7B1A=Non P7B3A=Sì S3DEA=Non
11	Mascherina tubo terminale cromata nera		1		18307622764		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Sì P7B3A=Sì P7S2A=Sì S3DEA=Sì
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Sì P7B3A=Sì P7S2A=Sì S3DEA=Non
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Sì P7B3A=Sì P7S2A=Non S3DEA=Sì
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Sì P7B3A=Sì P7S2A=Non S3DEA=Non
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Sì P7B3A=Non P7S2A=Sì S3DEA=Sì
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Sì P7B3A=Non P7S2A=Sì S3DEA=Non
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Sì P7B3A=Non P7S2A=Non S3DEA=Sì
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Sì P7B3A=Non P7S2A=Non S3DEA=Non
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Non P7B3A=Sì P7S2A=Sì S3DEA=Sì
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Non P7B3A=Sì P7S2A=Sì S3DEA=Non
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Non P7B3A=Sì P7S2A=Non S3DEA=Sì
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Non P7B3A=Non P7S2A=Sì S3DEA=Sì
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e M Sport e Luxury Line e Senza voci di design specifiche	P337A=Non P7B3A=Non P7S2A=Sì S3DEA=Non
11	Mascherina terminale scarico cromata		1		18307622762		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e Sport Line e Sport Line e M Sport	P337A=Non P7ACA=Non P7B1A=Non P7B3A=Non
11	Masch. terminali Alu-Look		1		18307622763		+rest.	Shop at ECS Tuning
	Per veicoli con M Pacchetto sport e Sport Line e Sport Line e M Sport e Kit aerodinamico M	P337A=Non P7ACA=Non P7B1A=Non P7B3A=Non S715A=Non
11	Masch. terminali Alu-Look		1	03/2019	18307622763		+rest.	Shop at ECS Tuning

Note

+rest. = possibilità di restituzione della parte originale

Frequently Asked Questions

What assembly is shown in the BMW 1 Series F20 LCI 118d Impianto di scarico posteriore?: This technical diagram illustrates the Impianto di scarico posteriore within the impianto gas di scarico group for the 1 Series F20 LCI 118d produced during 2019. It provides a detailed exploded view of the components, identifying key parts such as the Tubo anteriore (Part #18308578074).
Which models use the hardware listed in this Impianto di scarico posteriore?: The hardware and components featured in the Impianto di scarico posteriore are specific to the 1 Series F20 LCI 118d produced during 2019. These technical specifications ensure that parts like the Tubo anteriore (18308578074) are correctly matched to the vehicle's structural and mechanical requirements.
How do I find specific parts within the Impianto di scarico posteriore assembly?: Each item in the Impianto di scarico posteriore corresponds to the numbered list below the illustration. For the 1 Series F20 LCI 118d, you can identify the Tubo anteriore by locating its position on the schematic, which then links to the official BMW part number 18308578074 for the impianto gas di scarico section.

Impianto di scarico posteriore for BMW 1 Series F20 LCI 118d (2019)
