Cavo di batteria for BMW 5 Series E60 530i (2002)
This Cavo di batteria technical drawing provides a detailed breakdown of the assembly for the 5 Series E60 530i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2002.
| No. | Descrizione | Supplemento | Qtà | Da | Fino a | Codice Ricambio | Prezzo | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Cavo negativo batteria IBS | 1 | 11/2006 | 12427603567 | Shop at ECS Tuning | |||||
| solo in collegamento con | ||||||||||
| -- | Condotto adattatore IBS | 1 | 11/2006 | 61129123572 | $25.60 | Shop at ECS Tuning | ||||
| -- | Adattatore IBS | 2010 | 1 | 11/2006 | 12517615476 | Shop at ECS Tuning | ||||

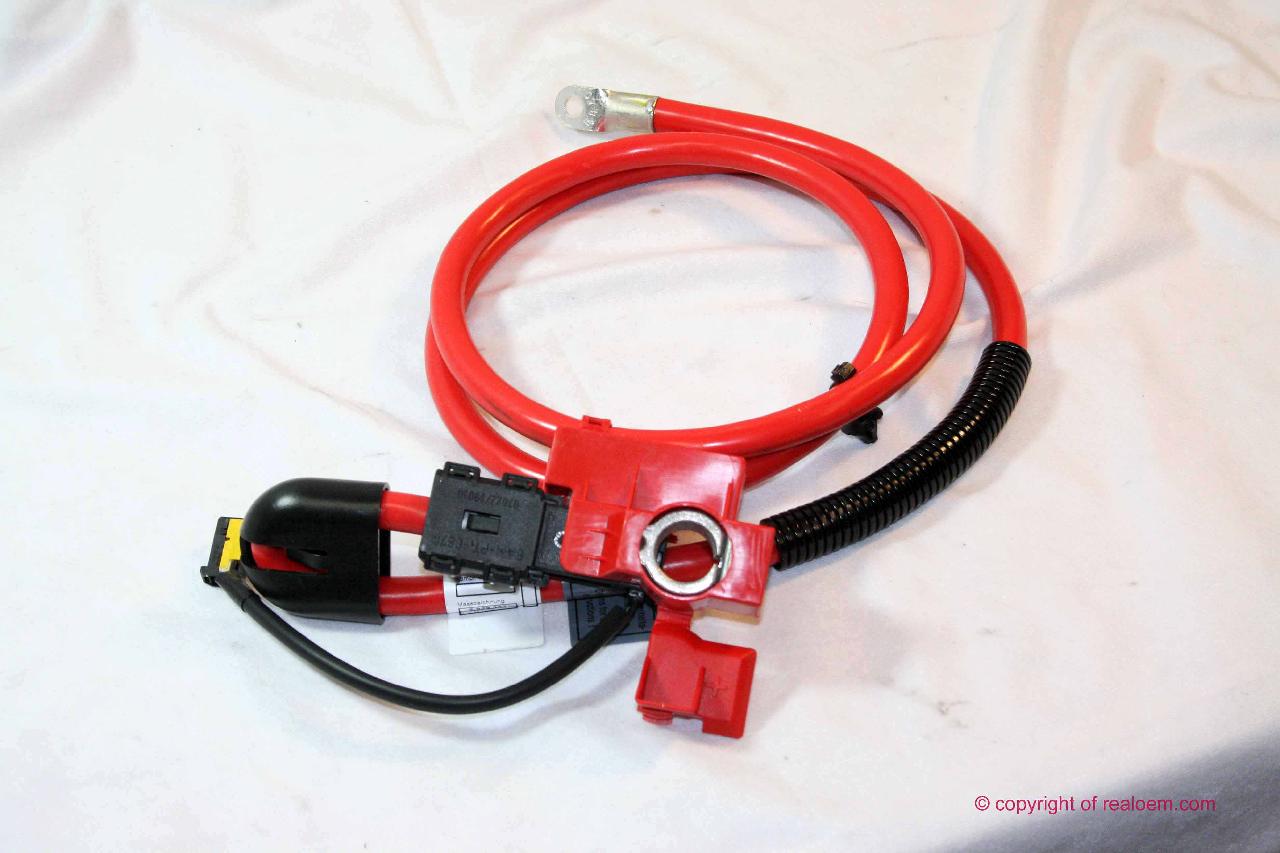

| 02 | Cavo di batteria positivo | SBK | 1 | 09/2006 | 61126929324 | $175.45 | Shop at ECS Tuning | |||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Sì S151A=Sì S185A=Sì S186A=Sì |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Sì S151A=Sì S185A=Sì S186A=Non |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Sì S151A=Sì S185A=Non S186A=Sì |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Sì S151A=Sì S185A=Non S186A=Non |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Sì S151A=Non S185A=Sì S186A=Sì |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Sì S151A=Non S185A=Sì S186A=Non |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Sì S151A=Non S185A=Non S186A=Sì |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Sì S151A=Non S185A=Non S186A=Non |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Non S151A=Sì S185A=Sì S186A=Sì |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Non S151A=Sì S185A=Sì S186A=Non |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Non S151A=Sì S185A=Non S186A=Sì |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Non S151A=Sì S185A=Non S186A=Non |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Non S151A=Non S185A=Sì S186A=Sì |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Non S151A=Non S185A=Sì S186A=Non |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| Per veicoli con Aliment. di energia supplementare e Sondersignalanlage Hella RTK-6 e Veicolo ufficiale non mascherato e Veicolo d'intervento mimetico |
S146A=Non S151A=Non S185A=Non S186A=Sì |
|||||||||
| 02 | Cavo di batteria positivo | SBK | 1 | 61126938505 | TERMINATO | Shop at ECS Tuning | ||||
| 03 | Cavo pos. batteria sottopavimento | 80 MM² AL | 1 | 61129176949 | $300.13 | Shop at ECS Tuning | ||||
| 03 | Cavo pos. batteria sottopavimento | 70 MM² CU | 1 | 61129297278 | Shop at ECS Tuning | |||||
| 04 | Ritegno di cavo | 3 | 61136928084 | $0.77 | Shop at ECS Tuning | |||||
| 05 | Punto di sostegno B+ vano motore | 1 | 61146923945 | $16.45 | Shop at ECS Tuning | |||||
| 06 | Sostegno d punti d sostegno B+ | 1 | 61146932006 | $5.92 | Shop at ECS Tuning | |||||
| 07 | Rivetto cieco | 1 | 51417068752 | $0.37 | Shop at ECS Tuning | |||||
| 08 | Copertura | 1 | 61136931519 | $2.22 | Shop at ECS Tuning | |||||
| da X13769 B+ batteria a X13768 B+ punto di collegamento al polo positivo batteria post. |
||||||||||
| 09 | Cavo di batteria positivo | 1 | 61116955061 | $40.22 | Shop at ECS Tuning | |||||
| 10 | Copertura polo positivo batteria | 1 | 61136929761 | $2.08 | Shop at ECS Tuning | |||||
| 11 | Copertura polo positivo batteria | 1 | 61136929762 | $2.08 | Shop at ECS Tuning | |||||
| 12 | Vite Esagonale con Rondella | M8X20-U1-8.8 | 1 | 02/2021 | 07119904992 | $0.55 | Shop at ECS Tuning | |||
| 12 | Vite Esagonale con Rondella | M8X20-U1-10.9 | 1 | 12365A208E6 | Shop at ECS Tuning | |||||
| 13 | Guarnizione | 1 | 61136930279 | $3.10 | Shop at ECS Tuning | |||||
Note
- TERMINATO = Il ricambio è fuori produzione.
