Relè pompa alimentazione elettrica K96 for BMW 5 Series E60 LCI 530i (2005)

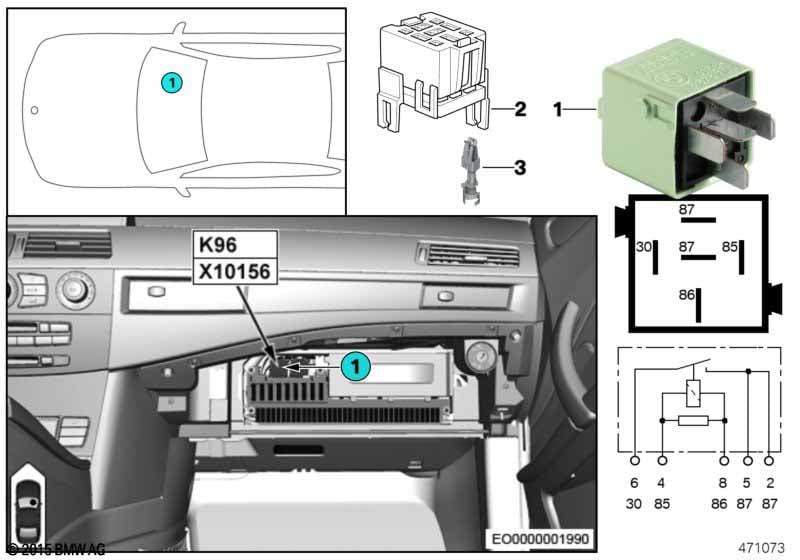

This Relè pompa alimentazione elettrica K96 technical drawing provides a detailed breakdown of the assembly for the 5 Series E60 LCI 530i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2005.
| No. | Descrizione | Supplemento | Qtà | Da | Fino a | Codice Ricambio | Prezzo | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | La versione della carrozzeria indicata nel grafico funge solo da esempio e può pertanto differire da quella originale. |
|||||||||
| 01 | Relais contatto di lavoro verde bianco | 1 | 61368373700 | $13.96 | Shop at ECS Tuning | |||||
| 02 | Zoccolo relè nero bianco | 1 | 61131389111 | $5.43 | Shop at ECS Tuning | |||||
| 03 | Doppio contatto a molla piatta con cavo | 6,0 MM² | X | 61130007271 | $6.97 | Shop at ECS Tuning | ||||
| 03 | Doppio contatto a molla piatta con cavo | 1,0 MM² | X | 61130007437 | $2.35 | Shop at ECS Tuning | ||||
| 03 | Doppio contatto a molla piatta con cavo | 2,5 MM² | X | 61130007438 | $2.75 | Shop at ECS Tuning | ||||
| 03 | Contatto molla piatta doppia | 0,5-1,0 MM²(AG) | X | 61138377730 | $0.63 | Shop at ECS Tuning | ||||
| 03 | Contatto molla piatta doppia | 1,5-2,5 MM²(AG) | X | 61138377732 | $0.63 | Shop at ECS Tuning | ||||
| 03 | Contatto molla piatta doppia | 4,0-6,0 MM²(AG) | X | 61138377734 | Shop at ECS Tuning | |||||
