クランク ベンチレーション for BMW R45-R65LS..78-85 R45

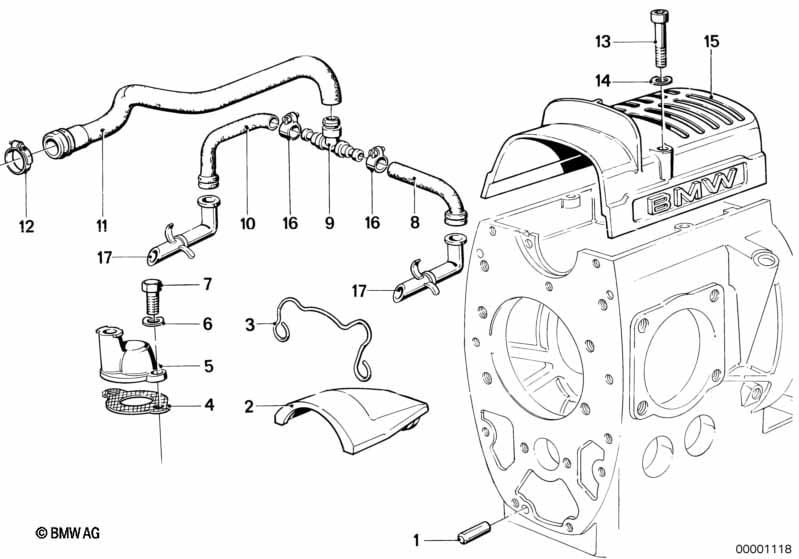

This クランク ベンチレーション technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R45. It includes part names, part numbers and all associated mounting hardware.
| No. | 記述 | 補足 | 数量 | から | まで | パーツ番号 | 価格 | 備考 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| FG* R 65 USA 11/79 R 45､R 45N､R 65､R 45 TIC､R 45/N TIC､R 65 TIC 81 モデル |
||||||||||
| 01 | 位置決めピン | 6X16 | 1 | 07119941485 | $0.61 | Shop at ECS Tuning | ||||
| 02 | カバー | 1 | 11141255793 | $24.80 | Shop at ECS Tuning | |||||
| 03 | ワイア ストラップ | 1 | 11141337171 | $12.50 | Shop at ECS Tuning | |||||
| 04 | シール | 1 | 11151338431 | $2.42 | Shop at ECS Tuning | |||||
| 05 | ブリーザー | 1 | 11151335756 | $4.77 | Shop at ECS Tuning | |||||
| 06 | スプリング ワッシャー | B5 | 2 | 07119932098 | $0.38 | Shop at ECS Tuning | ||||
| 07 | フィリスター ヘッド スクリュー | M5X20-8.8 ZNS | 2 | 07119920057 | $0.60 | Shop at ECS Tuning | ||||
| 08 | エア抜きホース LH | 1 | 13721337511 | $12.28 | Shop at ECS Tuning | |||||
| 以下の組み合わせのみ | ||||||||||
| -- | エクステンション | 1 | 13721337492 | $6.60 | Shop at ECS Tuning | |||||
| 09 | ディストリビューター ピース | 1 | 13721337108 | $2.17 | Shop at ECS Tuning | |||||
| 10 | エア抜きホース RH | 1 | 13721337512 | $12.86 | Shop at ECS Tuning | |||||
| 以下の組み合わせのみ | ||||||||||
| -- | エクステンション | 1 | 13721337492 | $6.60 | Shop at ECS Tuning | |||||
| 11 | エア抜きホース | 1 | 11151337257 | $27.10 | Shop at ECS Tuning | |||||
| 12 | ホースクランプ | L18-24 | 1 | 07129952109 | $1.07 | Shop at ECS Tuning | ||||
| 13 | ISAボルト | M6X50-8.8-ZNNIV | 2 | 07129905539 | $0.78 | Shop at ECS Tuning | ||||
| 14 | スプリング ワッシャー 黒色 | B6-ZN | 2 | 07119932073 | $0.38 | Shop at ECS Tuning | ||||
| 14 | フラット ワッシャー | 5.3-140 HV-ZNS | 2 | 07119936439 | $0.40 | Shop at ECS Tuning | ||||
| 14 | スプリング ワッシャー | B6-ZNS3 | 2 | 07119904496 | $1.78 | 生産終了 | Shop at ECS Tuning | |||
| 15 | カバー フード | 1 | 11141336996 | $72.00 | 生産終了, +core | Shop at ECS Tuning | ||||
| 16 | ホース クランプ | SLS | 2 | 13721337342 | $1.39 | Shop at ECS Tuning | ||||
| 17 | エクステンション | 2 | 13721337492 | $6.60 | Shop at ECS Tuning | |||||
備考
- 生産終了 = このパーツの製造は終了しています。在庫のみ
- +core = コア追加料金 (取り外したパーツを返却する必要があるかもしれません)
