エンジン付近キャタライザー for BMW 7 Series F02 760Li

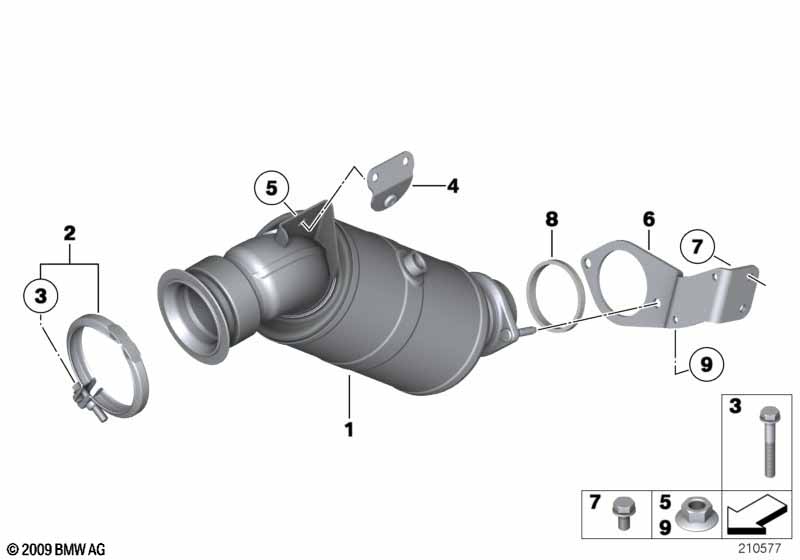

This エンジン付近キャタライザー technical drawing provides a detailed breakdown of the assembly for the 7 Series F02 760Li. It includes part names, part numbers and all associated mounting hardware.
| No. | 記述 | 補足 | 数量 | から | まで | パーツ番号 | 価格 | 備考 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | RP キャタライザー エンジン近く | ZYL. 1-6 | 1 | 18327645230 | Shop at ECS Tuning | |||||
| 01 | RP キャタライザー エンジン近く | ZYL. 7-12 | 1 | 18327645231 | Shop at ECS Tuning | |||||
| 02 | V-ベルト クランプ | D=108,4 | 2 | 11658585233 | Shop at ECS Tuning | |||||
| 以下の組み合わせのみ | ||||||||||
| -- | シール ターボ チャージャー/キャタライザー | 2 | 18307553601 | $18.21 | Shop at ECS Tuning | |||||
| 03 | 六角ボルト | M8X40 A2-70 | 2 | 18307562224 | $2.17 | Shop at ECS Tuning | ||||
| 04 | ホルダー エンジンに近いキャタライザー | 2 | 18327561966 | Shop at ECS Tuning | ||||||
| 05 | カラー ナット | M8 | 2 | 18107523805 | $2.55 | Shop at ECS Tuning | ||||
| 06 | ホルダー エンジンに近いキャタライザー | ZYL.1-6 | 1 | 18327561959 | Shop at ECS Tuning | |||||
| 06 | ホルダー エンジンに近いキャタライザー | ZYL. 7-12 | 1 | 18327561960 | Shop at ECS Tuning | |||||
| 07 | 六角ボルト ワッシャー付き | M8X16 | 4 | 07119905528 | $0.62 | Shop at ECS Tuning | ||||
| 08 | シール リング | 2 | 18307577959 | $17.00 | Shop at ECS Tuning | |||||
| 09 | カラー ナット | M8 | 4 | 18307597650 | Shop at ECS Tuning | |||||
