トランスミッション マウント for BMW 7 Series F02 760Li

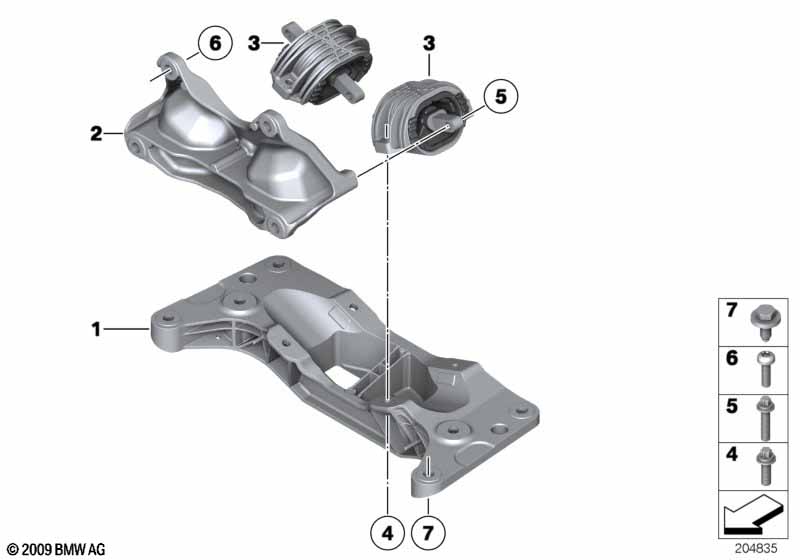

This トランスミッション マウント technical drawing provides a detailed breakdown of the assembly for the 7 Series F02 760Li. It includes part names, part numbers and all associated mounting hardware.
| No. | 記述 | 補足 | 数量 | から | まで | パーツ番号 | 価格 | 備考 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | トランスミッションクロスメンバー | 1 | 22326775907 | $116.81 | +core | Shop at ECS Tuning | ||||
| 02 | トランスミッション取付けブラケット | 1 | 22326777609 | +core | Shop at ECS Tuning | |||||
| 03 | トランスミッションマウント | 2 | 22326775908 | $36.88 | +core | Shop at ECS Tuning | ||||
| 04 | ASA ボルト | M8X25-U1-8.8 | 4 | 07129905519 | $0.59 | Shop at ECS Tuning | ||||
| 05 | 六角丸型ボルト | M8X35 | 4 | 07119907865 | Shop at ECS Tuning | |||||
| 06 | ISAボルト | M10X32.5 | 4 | 22316774293 | $1.02 | Shop at ECS Tuning | ||||
| 07 | 六角ボルト ワッシャー付き | M8X22-8.8-ZNS3 | 6 | 22326760945 | $1.08 | Shop at ECS Tuning |
備考
- +core = コア追加料金 (取り外したパーツを返却する必要があるかもしれません)
