グローブ ボックス for BMW 5 Series E28 533i (1984)

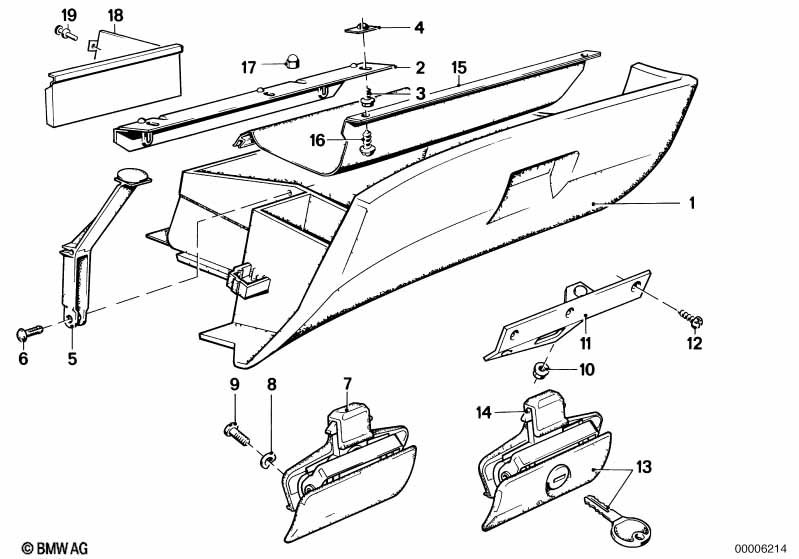

This グローブ ボックス technical drawing provides a detailed breakdown of the assembly for the 5 Series E28 533i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1984.
| No. | 記述 | 補足 | 数量 | から | まで | パーツ番号 | 価格 | 備考 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | グローブ ボックス | ANTHRAZIT | 1 | 51161884591 | $191.82 | Shop at ECS Tuning | ||||
| 01 | グローブ ボックス | PERLBEIGE | 1 | 09/1982 | 51161912006 | $171.86 | 生産終了 | Shop at ECS Tuning | ||
| 02 | ヒンジ | 1 | 51161872840 | $20.50 | 生産終了 | Shop at ECS Tuning | ||||
| 03 | 六角ボルト | ST4,8X16-ZNS3 | 3 | 07119901299 | $0.25 | Shop at ECS Tuning | ||||
| 04 | プレス穴ナット | 3 | 51161848715 | $0.18 | 生産終了 | Shop at ECS Tuning | ||||
| 05 | ジョイント | 2 | 51161904471 | $8.70 | 生産終了 | Shop at ECS Tuning | ||||
| 06 | ボルト | 2 | 51161828956 | $0.48 | 生産終了 | Shop at ECS Tuning | ||||
| 08 | スプリング ワッシャー | B5 | 2 | 07119932098 | $0.38 | Shop at ECS Tuning | ||||
| 09 | フィリスター ヘッド スクリュー | M5X12-ZN | 2 | 07119907627 | $0.43 | Shop at ECS Tuning | ||||
| 10 | 六角ナット ワッシャー付き | M6 | 3 | 07147134319 | $1.05 | Shop at ECS Tuning | ||||
| 11 | ロック ラッチ | 1 | 51451874466 | $19.49 | 生産終了 | Shop at ECS Tuning | ||||
| 12 | タッピング スクリュー | ST4,8X13-Z1 | 3 | 07119907956 | $0.18 | Shop at ECS Tuning | ||||
| 13 | キー シリンダー リペア キット | 1 | 51169061387 | $36.59 | Shop at ECS Tuning | |||||
| 14 | キャップ CODE 付き | 1 | 51161853004 | $74.05 | 生産終了 | Shop at ECS Tuning | ||||
| 14 | キー シリンダー リペア キット | 1 | 51169061387 | $36.59 | Shop at ECS Tuning | |||||
| 15 | カバー | 1 | 51161902739 | $9.75 | 生産終了 | Shop at ECS Tuning | ||||
| 16 | タッピング スクリュー | ST3,9X13 | 2 | 07147202502 | $0.26 | Shop at ECS Tuning | ||||
| 16 | ブラインド プラグ | 2 | 51161917299 | $0.21 | 生産終了 | Shop at ECS Tuning | ||||
| 16 | ブラインド プラグ | D=3,7MM | 2 | 51711850078 | $0.21 | Shop at ECS Tuning | ||||
| 16 | リベット | 2 | 64221356171 | $0.28 | Shop at ECS Tuning | |||||
| 17 | キャップ ナット | M4 | 1 | 41335480120 | $0.20 | Shop at ECS Tuning |
備考
- 生産終了 = このパーツの製造は終了しています。在庫のみ
