サンルーフ カバー/ルーフ内張りフレーム for BMW 3 Series E91 330i (2008)

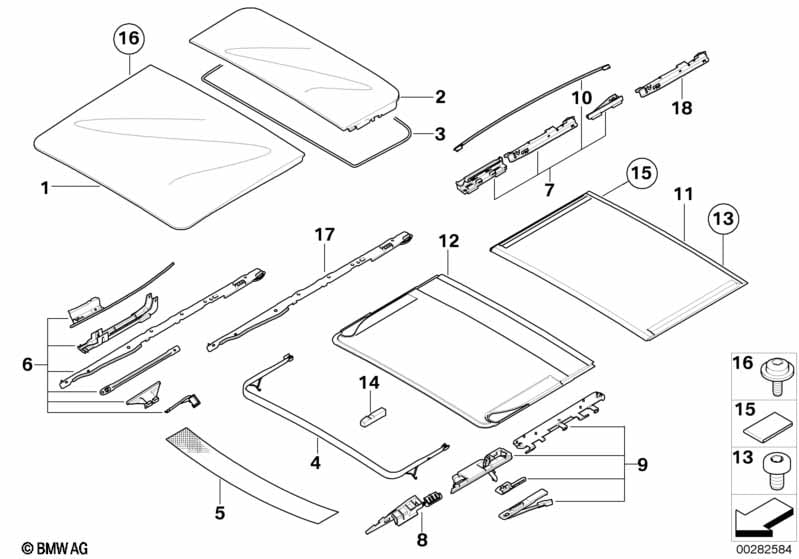

This サンルーフ カバー/ルーフ内張りフレーム technical drawing provides a detailed breakdown of the assembly for the 3 Series E91 330i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2008.
| No. | 記述 | 補足 | 数量 | から | まで | パーツ番号 | 価格 | 備考 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | 以下の装備車用 電動パノラマルーフ |
S402A=はい |
||||||||
| 01 | F ガラス製サンルーフカバー | 1 | 54137176307 | $519.07 | Shop at ECS Tuning | |||||
| 02 | R ガラス製サンルーフカバー | 1 | 54137176308 | $363.36 | Shop at ECS Tuning | |||||
| 03 | R サンルーフ カバー シーリング | 1 | 54137127565 | $17.93 | Shop at ECS Tuning | |||||
| 04 | ウィンド リフレクター | 1 | 54137164873 | $114.63 | Shop at ECS Tuning | |||||
| 05 | ウィンド リフレクター | 1 | 54137164873 | $114.63 | Shop at ECS Tuning | |||||
| 06 | F ガラス製サンルーフカバーメカニズム | 1 | 54137176309 | $245.21 | Shop at ECS Tuning | |||||
| 以下の組み合わせのみ | ||||||||||
| -- | 潤滑グリース RHF 1 | 20G | 1 | 83192157321 | Shop at ECS Tuning | |||||
| 07 | R ガラス製サンルーフカバーメカニズム | 1 | 54107227894 | Shop at ECS Tuning | ||||||
| 以下の組み合わせのみ | ||||||||||
| -- | 潤滑グリース RHF 1 | 20G | 1 | 83192157321 | Shop at ECS Tuning | |||||
| 09 | F サンルーフ内張りメカニズム | 1 | 54107199397 | $42.05 | Shop at ECS Tuning | |||||
| 以下の組み合わせのみ | ||||||||||
| -- | 潤滑グリース RHF 1 | 20G | 1 | 83192157321 | Shop at ECS Tuning | |||||
| 10 | ガラス製サンルーフ パネル駆動ケーブル | 1 | 54107296962 | Shop at ECS Tuning | ||||||
| 以下の装備車用 ルーフ ライナー アンソラジット |
S775A=はい |
|||||||||
| 11 | R サンルーフ内張り | ANTHRAZIT | 1 | 54108036476 | $258.13 | Shop at ECS Tuning | ||||
| 以下の装備車用 クロス"Vertex/beige" または Sensatec/beige または Sensatec/beige または レザー「Dakota」/beige |
EBB4=はい KAB4=はい KCB4=はい LCB4=はい |
|||||||||
| 11 | R サンルーフ内張り | SAVANABEIGE | 1 | 54137144233 | $258.13 | Shop at ECS Tuning | ||||
| 以下の装備車用 クロス「Fluid」又は「Linea」/灰色 または クロス｢Fluid｣又は｢Linea｣/アンソラジット または クロス｢Layer/anthrazit｣ または クロス｢Layer/oyster｣ または クロス"Vertex/grau" または クロス"Vertex/anthrazit" または クロス/レザー "Citrus" /アンソラジット または 布/レザー citrus/blau または 布/レザー citrus/quarz-grau または クロス/レザー"Impuls/anthrazit" または クロス/レザー｢Impuls/braun｣ または Sensatec/schwarz または レザー「Dakota」/grau または レザー｢Dakota｣/lemon または レザー"Dakota/oyster" または レザー"Dakota/rot-braun" または レザー｢Dakota｣ sattel-braun または レザー Dakota/黒/コントラスト 青 または レザー「Dakota」/schwarz |
ALAD=はい ALAT=はい BCAT=はい BCCX=はい EBAD=はい EBAT=はい FFAT=はい FFB5=はい FFB6=はい FMAT=はい FMCN=はい KASW=はい LCAD=はい LCB7=はい LCCX=はい LCCZ=はい LCD3=はい LCNL=はい LCSW=はい |
|||||||||
| 11 | R サンルーフ内張り | HIMMELGRAU | 1 | 54137144232 | $258.13 | Shop at ECS Tuning | ||||
| 以下の装備車用 ルーフ ライナー アンソラジット |
S775A=はい |
|||||||||
| 12 | F サンルーフ内張り | ANTHRAZIT | 1 | 54108036475 | $224.95 | Shop at ECS Tuning | ||||
| 以下の装備車用 クロス"Vertex/beige" または Sensatec/beige または Sensatec/beige または レザー「Dakota」/beige |
EBB4=はい KAB4=はい KCB4=はい LCB4=はい |
|||||||||
| 12 | F サンルーフ内張り | SAVANABEIGE | 1 | 54137135349 | $224.95 | Shop at ECS Tuning | ||||
| 以下の装備車用 クロス「Fluid」又は「Linea」/灰色 または クロス｢Fluid｣又は｢Linea｣/アンソラジット または クロス｢Layer/anthrazit｣ または クロス｢Layer/oyster｣ または クロス"Vertex/grau" または クロス"Vertex/anthrazit" または クロス/レザー "Citrus" /アンソラジット または 布/レザー citrus/blau または 布/レザー citrus/quarz-grau または クロス/レザー"Impuls/anthrazit" または クロス/レザー｢Impuls/braun｣ または Sensatec/schwarz または レザー「Dakota」/grau または レザー｢Dakota｣/lemon または レザー"Dakota/oyster" または レザー"Dakota/rot-braun" または レザー｢Dakota｣ sattel-braun または レザー Dakota/黒/コントラスト 青 または レザー「Dakota」/schwarz |
ALAD=はい ALAT=はい BCAT=はい BCCX=はい EBAD=はい EBAT=はい FFAT=はい FFB5=はい FFB6=はい FMAT=はい FMCN=はい KASW=はい LCAD=はい LCB7=はい LCCX=はい LCCZ=はい LCD3=はい LCNL=はい LCSW=はい |
|||||||||
| 12 | F サンルーフ内張り | HIMMELGRAU | 1 | 54137135348 | $224.95 | Shop at ECS Tuning | ||||
| 13 | サンルーフ内張りボルト セット | M4X4 | 1 | 07/2007 | 54107199476 | $1.03 | Shop at ECS Tuning | |||
| 14 | スライド インサート | 1 | 54103416966 | $5.69 | Shop at ECS Tuning | |||||
| 15 | スライダーセット､R スライドカバー | 1 | 54137155683 | $11.33 | Shop at ECS Tuning | |||||
| 16 | 丸さら小ねじ ワッシャー付き | M5X11 | X | 54137154519 | $3.51 | Shop at ECS Tuning | ||||
| 17 | F ゲート | 1 | 54107306681 | Shop at ECS Tuning | ||||||
| 18 | R リンク | 1 | 54107297323 | Shop at ECS Tuning | ||||||
