補助ヘッドライト for BMW R45-R65LS..78-85 R65

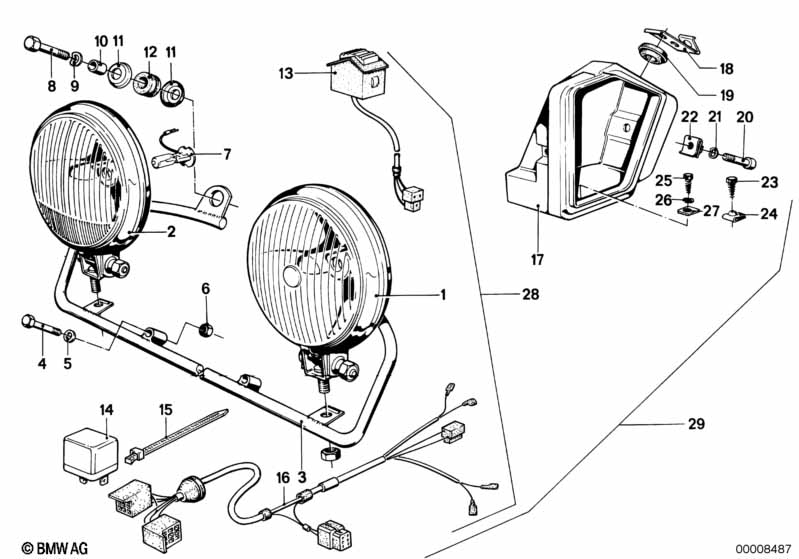

This 補助ヘッドライト technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R65. It includes part names, part numbers and all associated mounting hardware.
| No. | 記述 | 補足 | 数量 | から | まで | パーツ番号 | 価格 | 備考 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 補助ヘッドライト | 1 | 63171243126 | $100.97 | 生産終了, +core | Shop at ECS Tuning | ||||
| 02 | フォグ ライト | 1 | 63171243125 | $100.97 | 生産終了 | Shop at ECS Tuning | ||||
| 03 | ホルダー | 1 | 63171237600 | $98.75 | Shop at ECS Tuning | |||||
| 04 | 六角ボルト | M6X25 | 2 | 07119913589 | $0.62 | Shop at ECS Tuning | ||||
| 05 | フラット ワッシャー | A6,4-ZNNIV SI | 4 | 07119904202 | Shop at ECS Tuning | |||||
| 06 | セルフロック六角ナット | M6-10 ZN | 2 | 07/1985 | 07129922705 | $0.27 | 生産終了 | Shop at ECS Tuning | ||
| 06 | セルフロック六角ナット | M6 ZNNIV SI | 2 | 07147575163 | $0.25 | Shop at ECS Tuning | ||||
| 07 | バルブ | 12V 55W H1 | 2 | 63217160777 | $11.68 | Shop at ECS Tuning | ||||
| 08 | 六角ボルト | M8X28 | 2 | 07119913671 | 生産終了 | Shop at ECS Tuning | ||||
| 09 | スプリング ワッシャー | 8,4X15-ZNS3 | X | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 10 | ソケット | 2 | 31421236243 | $1.33 | Shop at ECS Tuning | |||||
| 11 | キャップ | 4 | 31421232243 | $1.96 | Shop at ECS Tuning | |||||
| 12 | ラバー クリップ | 2 | 31421236242 | $2.80 | Shop at ECS Tuning | |||||
| 13 | 補助スイッチ | 1 | 61311243454 | $46.35 | 生産終了, +core | Shop at ECS Tuning | ||||
| 14 | リレー | GELB | 1 | 61311373585 | $23.75 | 生産終了 | Shop at ECS Tuning | |||
| 14 | スモール リレー | 1 | 61311373588 | $11.38 | Shop at ECS Tuning | |||||
| 15 | タイラップ | L=200MM/B=3,6MM | 1 | 61131367599 | $0.43 | Shop at ECS Tuning | ||||
| 15 | タイラップ | L=292MM/B=4,8MM | 1 | 61131377134 | $0.77 | Shop at ECS Tuning | ||||
| 16 | フォグ ライト ケーブル セット | 1 | 09/1980 | 61121243704 | $36.36 | Shop at ECS Tuning | ||||
| 16 | フォグ ライト ケーブル セット | 1 | 09/1980 | 61121244121 | $44.55 | +core | Shop at ECS Tuning | |||
| 17 | ハウジング | 1 | 09/1980 | 61131243693 | Shop at ECS Tuning | |||||
| 18 | ホルダー | 1 | 09/1980 | 61131243695 | Shop at ECS Tuning | |||||
| 19 | ラバー クリップ | 1 | 09/1980 | 61131243744 | $2.80 | Shop at ECS Tuning | ||||
| 20 | 六角ボルト | M6X16-8.8-ZNS | 1 | 09/1980 | 07119913015 | $0.60 | Shop at ECS Tuning | |||
| 21 | スプリング ワッシャー 黒色 | B6-ZN | 1 | 09/1980 | 07119932073 | $0.38 | Shop at ECS Tuning | |||
| 21 | フラット ワッシャー | 5.3-140 HV-ZNS | 1 | 09/1980 | 07119936439 | $0.40 | Shop at ECS Tuning | |||
| 22 | ナット ホルダー | M6 | 1 | 09/1980 | 61131243733 | $0.48 | Shop at ECS Tuning | |||
| 23 | タッピング スクリュー | ST4,8X13 | 1 | 07119907786 | $0.11 | Shop at ECS Tuning | ||||
| 25 | タッピング スクリュー | ST4,2X13 | 1 | 09/1980 | 07119907946 | $0.20 | Shop at ECS Tuning | |||
| 26 | スプリング ワッシャー | B5 | 1 | 07119932098 | $0.38 | Shop at ECS Tuning | ||||
| 27 | プレス穴ナット | 1 | 09/1980 | 61131243610 | 生産終了 | Shop at ECS Tuning | ||||
| 28 | 後付けセット フォグ ライト | 1 | 09/1980 | 63179056153 | 生産終了 | Shop at ECS Tuning | ||||
| 29 | 後付けセット フォグ ライト | 1 | 09/1980 | 63171243892 | 生産終了 | Shop at ECS Tuning |
備考
- 生産終了 = このパーツの製造は終了しています。在庫のみ
- +core = コア追加料金 (取り外したパーツを返却する必要があるかもしれません)
