BW 65 하우징 + 설치부품 for BMW 2500-3.3Li 3.0S

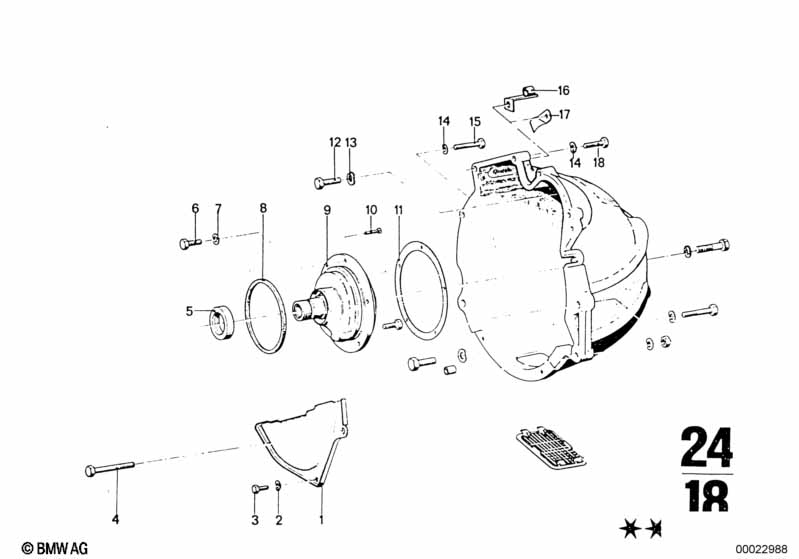

This BW 65 하우징 + 설치부품 technical drawing provides a detailed breakdown of the assembly for the 2500-3.3Li 3.0S. It includes part names, part numbers and all associated mounting hardware.
| 번호 | 설명 | 보충 | 수량 | 로 부터 | 까지 | 부품번호 | 가격 | 주의 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 커버강판 | 1 | 21111255083 | $10.16 | 단종 | Shop at ECS Tuning | ||||
| 03 | 육각머리볼트 | M6X16-8.8-ZNS3 | 2 | 07119904357 | $0.36 | Shop at ECS Tuning | ||||
| 05 | 씰링 링 | 1 | 24311203255 | $14.40 | 단종 | Shop at ECS Tuning | ||||
| 다음과 결합해서만 | ||||||||||
| -- | 파이프 | X | 24421206213 | 단종 | Shop at ECS Tuning | |||||
| 06 | 나사 | M8X25 | 5 | 24341203227 | 단종 | Shop at ECS Tuning | ||||
| 다음과 결합해서만 | ||||||||||
| -- | 파이프 | X | 24421206213 | 단종 | Shop at ECS Tuning | |||||
| 07 | 와셔 | 5 | 24421205696 | 단종 | Shop at ECS Tuning | |||||
| 다음과 결합해서만 | ||||||||||
| -- | 파이프 | X | 24421206213 | 단종 | Shop at ECS Tuning | |||||
| 08 | O-링 | 1 | 24311203265 | 단종 | Shop at ECS Tuning | |||||
| 다음과 결합해서만 | ||||||||||
| -- | 파이프 | X | 24421206213 | 단종 | Shop at ECS Tuning | |||||
| 09 | 오일펌프 | 1 | 24311209935 | $1350.36 | 단종 | Shop at ECS Tuning | ||||
| 다음과 결합해서만 | ||||||||||
| -- | 파이프 | X | 24421206213 | 단종 | Shop at ECS Tuning | |||||
| 10 | 나사 | 1 | 24421203267 | 단종 | Shop at ECS Tuning | |||||
| 11 | 씰링 링 | 1 | 24421205061 | $1.75 | 단종 | Shop at ECS Tuning | ||||
| 12 | 나사 | 2 | 24101203201 | 단종 | Shop at ECS Tuning | |||||
| 13 | 스프링 와셔 | 2 | 24101205058 | 단종 | Shop at ECS Tuning | |||||
| 14 | 스프링 와셔 | 8,4X15-ZNS3 | 5 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 15 | 육각머리볼트 | M8X45-8.8-ZNS3 | 1 | 07119902955 | $0.62 | Shop at ECS Tuning | ||||
| 16 | 클램프 | 1 | 24111204114 | 단종 | Shop at ECS Tuning | |||||
| 17 | 새클 | 1 | 24111203008 | 단종 | Shop at ECS Tuning | |||||
| 18 | 육각머리볼트 | M8X35 | 4 | 07119913676 | $0.36 | Shop at ECS Tuning | ||||
주의
- ENDED = 이부품은 단종되었습니다
