M Performance aerodynamica-accessoires for BMW 5 Series G30 LCI 520dX (2022)

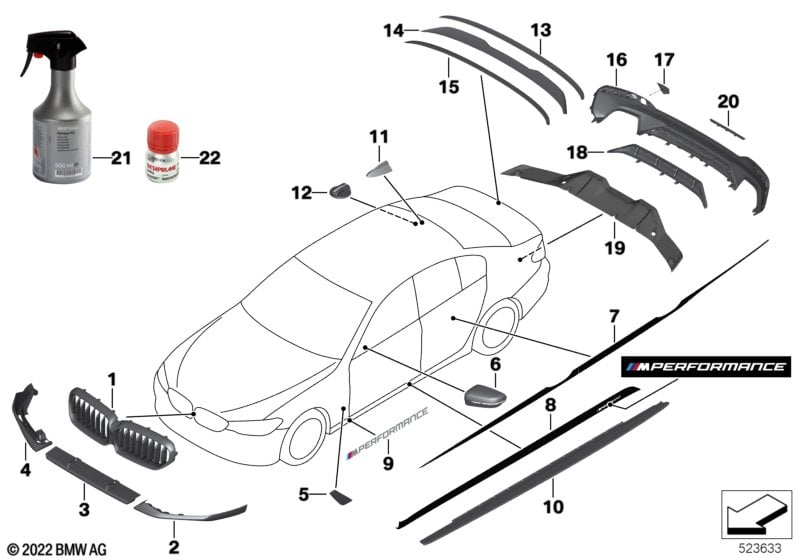

This M Performance aerodynamica-accessoires technical drawing provides a detailed breakdown of the assembly for the 5 Series G30 LCI 520dX. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2022.
| Nr. | Omschrijving | Toevoeging | Aantal | Van | Tot | Onderdeelnummer | Prijs | Notities | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Opgelet: De inbouwhandleiding (EBA) is niet in de ombouwset inbegrepen. De EBA moet dagelijks bijgewerkt vanuit de elektronische onderdelencatalogus (ETK) worden geprint en aan de klant worden meegegeven. Componenten die niet in de EBA zijn aangegeven worden afhankelijk van ISTA/AIR gemonteerd. Notitie: Voor Chinese vasteland: Inbouwen achteraf die niet voldoen aan GA-801 2019 zijn volgens het overeenkomstige voorschrift voor achteraf inbouwen alleen voor gebruik op het circuit en niet op de openbare weg toegestaan. Sierlijsten luchtkanaal zijwand CFK, buitenspiegelafdekkingen carbon, zijskirtafdekkingen, achterspoiler en aramide antenne-afdekkingen voor G30 en G31 voldoen niet aan GA-801 2019. Omdat voorstukken alleen in combinatie met achterspoilers worden vrijgegeven, moeten deze worden behandeld als onderdelen die niet aan GA-801 2019 voldoen. Sierlijsten luchtkanaal zijwand CFK, buitenspiegelafdekkingen carbon en aramide antenne-afdekkingen voor G38 voldoen niet aan GA-801 2019. |
|||||||||
| Voor voertuigen met Parkeerhulpsysteem Plus en M aerodynamiek-kit |
S5DNA=Nee S715A=Ja |
|||||||||
| 01 | Koelingrooster carbon | M PERFORMANCE | 1 | 51712469541 | Shop at ECS Tuning | |||||
| slechts in combinatie met | ||||||||||
| -- | Stop camerasysteem | 1 | 51117933177 | Shop at ECS Tuning | ||||||
| Voor voertuigen met Parkeerhulpsysteem Plus en M aerodynamiek-kit |
S5DNA=Ja S715A=Ja |
|||||||||
| 01 | Koelingrooster carbon | M PERFORMANCE | 1 | 51712469541 | Shop at ECS Tuning | |||||
| Voor voertuigen met M aerodynamiek-kit |
S715A=Ja |
|||||||||
| 02 | Voorstuk carbon links | M PERFORMANCE | 1 | 51192472187 | Shop at ECS Tuning | |||||
| slechts in combinatie met | ||||||||||
| -- | Lijm Betafill 217 | 80ML | 1 | 83195B3A735 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Betaclean 3350 | 100ML | 1 | 83195B3C6E7 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Achterspoiler carbon | M PERFORMANCE | 1 | 51192414142 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Voorstuk carbon rechts | M PERFORMANCE | 1 | 51192472190 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Voorstuk Carbon | M PERFORMANCE | 1 | 51192472192 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| 03 | Voorstuk Carbon | M PERFORMANCE | 1 | 51192472192 | Shop at ECS Tuning | |||||
| slechts in combinatie met | ||||||||||
| -- | Lijm Betafill 217 | 80ML | 1 | 83195B3A735 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Betaclean 3350 | 100ML | 1 | 83195B3C6E7 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Achterspoiler carbon | M PERFORMANCE | 1 | 51192414142 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Voorstuk carbon links | M PERFORMANCE | 1 | 51192472187 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Voorstuk carbon rechts | M PERFORMANCE | 1 | 51192472190 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| 04 | Voorstuk carbon rechts | M PERFORMANCE | 1 | 51192472190 | Shop at ECS Tuning | |||||
| slechts in combinatie met | ||||||||||
| -- | Lijm Betafill 217 | 80ML | 1 | 83195B3A735 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Betaclean 3350 | 100ML | 1 | 83195B3C6E7 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Achterspoiler carbon | M PERFORMANCE | 1 | 51192414142 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Voorstuk carbon links | M PERFORMANCE | 1 | 51192472187 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Voorstuk Carbon | M PERFORMANCE | 1 | 51192472192 | Shop at ECS Tuning | |||||
| Als alternatief voor 51 19 2 414 142 (achterspoiler Carbon) kan ook 51 19 2 457 441 (achterspoiler carbon Pro) worden gemonteerd. Coderingsrelevant (zie inbouwhandleiding) Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| 05 | Afdeklijst luchtgel.zijw.carbon links | M PERFORMANCE | 1 | 51712464947 | Shop at ECS Tuning | |||||
| 05 | Afdeklijst luchtgel.zijw.carbon rechts | M PERFORMANCE | 1 | 51712464948 | Shop at ECS Tuning | |||||
| 06 | Buitenspiegelkap carbon LHD links | M PERFORMANCE | 1 | 51162466669 | Shop at ECS Tuning | |||||
| 06 | Buitenspiegelkap carbon LHD rechts | M PERFORMANCE | 1 | 51162466670 | Shop at ECS Tuning | |||||
| 07 | Folie accentstrepen links / rechts | M PERFORMANCE | 1 | 51142432164 | Shop at ECS Tuning | |||||
| Voor voertuigen met M aerodynamiek-kit |
S715A=Ja |
|||||||||
| 08 | Folie dorpel links /rechts | M PERFORMANCE | 1 | 51142350435 | Vervallen | Shop at ECS Tuning | ||||
| niet passend bij | ||||||||||
| 08 | Folie dorpel links /rechts | M PERFORMANCE | 1 | 51145A1D139 | Shop at ECS Tuning | |||||
| niet passend bij | ||||||||||
| -- | Set stickers | M PERFORMANCE | X | 51142461811 | Shop at ECS Tuning | |||||
| 09 | Set stickers | M PERFORMANCE | 1 | 51142461811 | Shop at ECS Tuning | |||||
| niet passend bij | ||||||||||
| -- | Folie dorpel links /rechts | M PERFORMANCE | X | 51142350435 | Vervallen | Shop at ECS Tuning | ||||
| Voor voertuigen met M aerodynamiek-kit |
S715A=Ja |
|||||||||
| 10 | Sideskirt Carbon links | M PERFORMANCE | 1 | 51192447015 | Shop at ECS Tuning | |||||
| 10 | Sideskirt Carbon rechts | M PERFORMANCE | 1 | 51192447016 | Shop at ECS Tuning | |||||
| 10 | Sideskirt zwart mat rechts | M PERFORMANCE | 1 | 51192455950 | Shop at ECS Tuning | |||||
| spuitklaar | ||||||||||
| 10 | Sideskirt zwart mat links | M PERFORMANCE | 1 | 51192455951 | Shop at ECS Tuning | |||||
| spuitklaar | ||||||||||
| 11 | Antenneafdekking aramide | M PERFORMANCE | 1 | 65205A59AB5 | Shop at ECS Tuning | |||||
| slechts in combinatie met | ||||||||||
| -- | Reparatieset ruit, koud, 1 uur | SET | 1 | 83192289285 | Shop at ECS Tuning | |||||
| 12 | Tankdop kap carbon | M PERFORMANCE | 1 | 16112472988 | Shop at ECS Tuning | |||||
| 13 | Achterspoiler carbon | M PERFORMANCE | 1 | 51192414142 | Shop at ECS Tuning | |||||
| slechts in combinatie met | ||||||||||
| -- | Lijm Betafill 217 | 80ML | 1 | 83195B3A735 | Shop at ECS Tuning | |||||
| Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Betaclean 3350 | 100ML | 1 | 83195B3C6E7 | Shop at ECS Tuning | |||||
| Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Stuwlip midden voor | 1 | 51758071012 | Shop at ECS Tuning | ||||||
| Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| Voor voertuigen met M aerodynamiek-kit |
S715A=Ja |
|||||||||
| 14 | Achterspoiler carbon Pro | M PERFORMANCE | 1 | 51192457441 | Shop at ECS Tuning | |||||
| slechts in combinatie met | ||||||||||
| -- | Lijm Betafill 217 | 80ML | 1 | 83195B3A735 | Shop at ECS Tuning | |||||
| Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Betaclean 3350 | 100ML | 1 | 83195B3C6E7 | Shop at ECS Tuning | |||||
| Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Stuwlip midden voor | 1 | 51758071012 | Shop at ECS Tuning | ||||||
| Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Voorstuk carbon links | M PERFORMANCE | 1 | 51192472187 | Shop at ECS Tuning | |||||
| Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Voorstuk carbon rechts | M PERFORMANCE | 1 | 51192472190 | Shop at ECS Tuning | |||||
| Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| -- | Voorstuk Carbon | M PERFORMANCE | 1 | 51192472192 | Shop at ECS Tuning | |||||
| Voor HK en CA: In plaats van lijm 5A326D0 onderdeelnummer 2289285 (inc. activator!) gebruiken en vooraf met reiniger 0417324 schoonmaken. |
||||||||||
| 15 | Achterspoiler matzwart | M PERFORMANCE | 1 | 51192414144 | Shop at ECS Tuning | |||||
| slechts in combinatie met | ||||||||||
| -- | Lijm Betafill 217 | 80ML | 1 | 83195B3A735 | Shop at ECS Tuning | |||||
| Voor CA: In plaats van lijm 5A326D0 onderdeelnummer 2289286 gebruiken. Vooraf met reiniger 0417324 schoonmaken en onderdeelnummer 2446515 met primer behandelen. Voor HK: In de plaats van lijm 5A326D0 het onderdeelnummer 5B34BD7 gebruiken. Eerst met de reiniger 0417324 reinigen. |
||||||||||
| -- | Betaclean 3350 | 100ML | 1 | 83195B3C6E7 | Shop at ECS Tuning | |||||
| Voor CA: In plaats van lijm 5A326D0 onderdeelnummer 2289286 gebruiken. Vooraf met reiniger 0417324 schoonmaken en onderdeelnummer 2446515 met primer behandelen. Voor HK: In de plaats van lijm 5A326D0 het onderdeelnummer 5B34BD7 gebruiken. Eerst met de reiniger 0417324 reinigen. |
||||||||||
| -- | Stuwlip midden voor | 1 | 51758071012 | Shop at ECS Tuning | ||||||
| Voor CA: In plaats van lijm 5A326D0 onderdeelnummer 2289286 gebruiken. Vooraf met reiniger 0417324 schoonmaken en onderdeelnummer 2446515 met primer behandelen. Voor HK: In de plaats van lijm 5A326D0 het onderdeelnummer 5B34BD7 gebruiken. Eerst met de reiniger 0417324 reinigen. |
||||||||||
| Voor voertuigen met M aerodynamiek-kit |
S715A=Ja |
|||||||||
| 16 | Bumperkap zwart hoogglans achter | M PERFORMANCE | 1 | 51192469556 | Shop at ECS Tuning | |||||
| slechts passend bij | ||||||||||
| -- | Achterdiffusor carbon | M PERFORMANCE | X | 51192412405 | Shop at ECS Tuning | |||||
| -- | Achterdiffusor zwart mat | M PERFORMANCE | X | 51192412406 | Shop at ECS Tuning | |||||
| 17 | Afdekking sleepoog zwart hoogglans hi | ERSATZ | 1 | 51122469561 | Shop at ECS Tuning | |||||
| 18 | Achterdiffusor zwart mat | M PERFORMANCE | 1 | 51192412406 | Shop at ECS Tuning | |||||
| slechts in combinatie met | ||||||||||
| -- | Bumperkap zwart hoogglans achter | M PERFORMANCE | 1 | 51192469556 | Shop at ECS Tuning | |||||
| Voor voertuigen met Trekhaak, afneembaar en Aanhangwagenkoppeling en M aerodynamiek-kit en Achterdrager |
S235A=Nee S3ACA=Nee S715A=Ja SZEEA=Nee |
|||||||||
| 19 | Achterdiffusor carbon | M PERFORMANCE | 1 | 51192412405 | Shop at ECS Tuning | |||||
| slechts in combinatie met | ||||||||||
| -- | Bumperkap zwart hoogglans achter | M PERFORMANCE | 1 | 51192469556 | Shop at ECS Tuning | |||||
| Voor voertuigen met M aerodynamiek-kit |
S715A=Ja |
|||||||||
| 20 | Sierpaneel zwart mat achter | ERSATZ | 1 | 51122412407 | Shop at ECS Tuning | |||||
| slechts in combinatie met | ||||||||||
| -- | Klem | 1 | 07149241763 | Shop at ECS Tuning | ||||||
| 21 | Reinigingsmiddel R2 | 500ML | 1 | 83190417324 | Shop at ECS Tuning | |||||
| 22 | Betaprime 5402 | 15 ML | 1 | 83192446515 | Shop at ECS Tuning | |||||
Notities
- Vervallen = het onderdeel is niet meer leverbaar.
