Voorportierbekleding for BMW 5 Series E39 528i (1996)

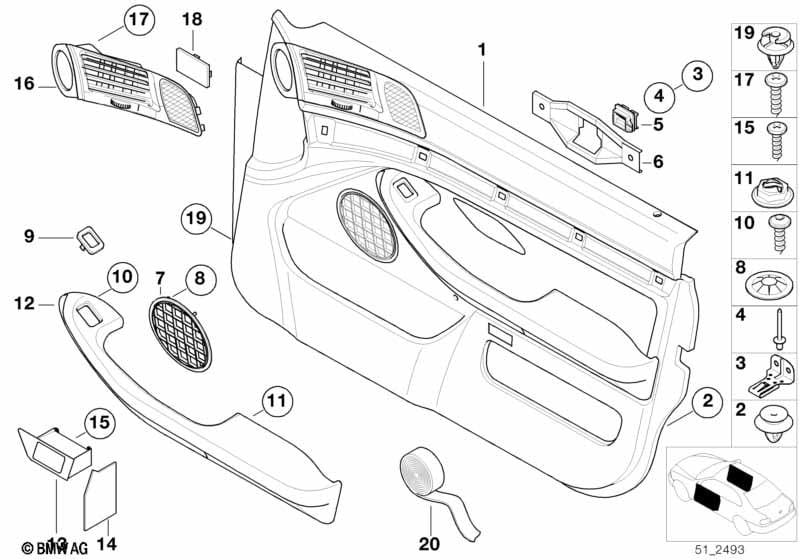

This Voorportierbekleding technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 528i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| Nr. | Omschrijving | Toevoeging | Aantal | Van | Tot | Onderdeelnummer | Prijs | Notities | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | BEKLEDINGS CODE OUD/NIEUW Zie afkortingslijst in ETK |
|||||||||
| STOFMODEL WOLLVELOURS anthrazit B7AT grau B7TT marine-blau B7DL meer-grün B7SX |
||||||||||
| 01 | Portierbekleding linksvoor | ANTHRAZIT | 1 | 09/1996 | 51418194851 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | ANTHRAZIT | 1 | 09/1996 | 51418194854 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | GRAU | 1 | 09/1996 | 51418194855 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | GRAU | 1 | 09/1996 | 51418194858 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | MARINEBLAU | 1 | 09/1996 | 51418194859 | $469.84 | Vervallen, +core | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | MARINEBLAU | 1 | 09/1996 | 51418194862 | $469.84 | Vervallen, +core | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | MEERGRUEN | 1 | 09/1996 | 51418194867 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | MEERGRUEN | 1 | 09/1996 | 51418194870 | $469.84 | Vervallen, +core | Shop at ECS Tuning | ||
| STOFMODEL VLAK WEB anthrazit D4AT grau D4TT dunkel-grün D4EG königs-blau D4KU |
||||||||||
| 01 | Portierbekleding linksvoor | ANTHRAZIT | 1 | 09/1996 | 51418194835 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | ANTHRAZIT | 1 | 09/1996 | 51418194838 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | GRAU | 1 | 09/1996 | 51418194839 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | GRAU | 1 | 09/1996 | 51418194842 | $469.84 | Vervallen, +core | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | DUNKELGRUEN | 1 | 09/1996 | 51418194843 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | DUNKELGRUEN | 1 | 09/1996 | 51418194846 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | KOENIGSBLAU | 1 | 09/1996 | 51418194847 | $469.84 | Vervallen, +core | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | KOENIGSBLAU | 1 | 09/1996 | 51418194850 | $469.84 | Vervallen, +core | Shop at ECS Tuning | ||
| STOFMODEL FLOCK anthrazit D3AT/D9AT grau D3TT/D9TT marine-blau D3DL/D9DL |
||||||||||
| 01 | Portierbekleding linksvoor | ANTHRAZIT | 1 | 09/1996 | 51418194819 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | ANTHRAZIT | 1 | 09/1996 | 51418194822 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | GRAU | 1 | 09/1996 | 51418194823 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | GRAU | 1 | 09/1996 | 51418194826 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | MARINEBLAU | 1 | 09/1996 | 51418194827 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | MARINEBLAU | 1 | 09/1996 | 51418194830 | $469.84 | Vervallen | Shop at ECS Tuning | ||
| LEERMODEL MONTANA schwarz N6SW grau N6TT aubergine N6AI sand-beige N6SN sattel-braun N6SY |
||||||||||
| 01 | Portierbekleding linksvoor | GRAU | 1 | 09/1996 | 51418194875 | $1030.14 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | GRAU | 1 | 09/1996 | 51418194878 | $1019.33 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | SANDBEIGE | 1 | 09/1996 | 51418194879 | $1030.14 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | SANDBEIGE | 1 | 09/1996 | 51418194882 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | SCHWARZ | 1 | 09/1996 | 51418194883 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | SCHWARZ | 1 | 09/1996 | 51418194886 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | AUBERGINE | 1 | 09/1996 | 51418194887 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | AUBERGINE | 1 | 09/1996 | 51418194890 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | SATTELBRAUN | 1 | 09/1996 | 51418194891 | $638.91 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | SATTELBRAUN | 1 | 09/1996 | 51418194894 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| LEERMODEL NAPPA schwarz N9SW grau N9TT marine-blau N9DL sand-beige N9SN |
||||||||||
| 01 | Portierbekleding linksvoor | GRAU | 1 | 09/1996 | 51418194895 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | GRAU | 1 | 09/1996 | 51418194898 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | MARINEBLAU | 1 | 09/1996 | 51418194899 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | MARINEBLAU | 1 | 09/1996 | 51418194902 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | SANDBEIGE | 1 | 09/1996 | 51418194903 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | SANDBEIGE | 1 | 09/1996 | 51418194906 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding linksvoor | SCHWARZ | 1 | 09/1996 | 51418194907 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | SCHWARZ | 1 | 09/1996 | 51418194910 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| LEERMODEL BUFFALO anthrazit P2AT |
||||||||||
| 01 | Portierbekleding linksvoor | ANTHRAZIT | 1 | 09/1996 | 51418194911 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| 01 | Portierbekleding voor rechts | ANTHRAZIT | 1 | 09/1996 | 51418194914 | $853.74 | Vervallen | Shop at ECS Tuning | ||
| Voor voertuigen met Overheid vaartuig |
=Ja |
|||||||||
| 01 | Portierbekleding linksvoor | SCHWARZ | 1 | 09/1996 | 51418217549 | $469.84 | Vervallen, +core | Shop at ECS Tuning | ||
| KUNSTLEER schwarz K4SW sand-beige K4SN |
||||||||||
| 01 | Portierbekleding voor rechts | SCHWARZ | 1 | 09/1996 | 51418217550 | $469.84 | Vervallen, +core | Shop at ECS Tuning | ||
| KUNSTLEER schwarz K4SW sand-beige K4SN |
||||||||||
| 01 | Portierbekleding linksvoor | SANDBEIGE | 1 | 09/1996 | 51418217551 | $969.68 | Vervallen, +core | Shop at ECS Tuning | ||
| KUNSTLEER schwarz K4SW sand-beige K4SN |
||||||||||
| 01 | Portierbekleding voor rechts | SANDBEIGE | 1 | 09/1996 | 51418217552 | $469.84 | Vervallen, +core | Shop at ECS Tuning | ||
| KUNSTLEER schwarz K4SW sand-beige K4SN |
||||||||||
| 02 | Clip Natur | X | 09/1996 | 51411973500 | $0.24 | Shop at ECS Tuning | ||||
| 03 | Bevestiging handgreep | 2 | 09/1996 | 51218156538 | $0.92 | Shop at ECS Tuning | ||||
| 04 | Popnagel | 4 | 09/1996 | 51218199602 | $0.52 | Shop at ECS Tuning | ||||
| 05 | Groef handgreep | 2 | 09/1996 | 51418156532 | $0.77 | Shop at ECS Tuning | ||||
| 06 | Beugel links | 1 | 09/1996 | 51418172207 | $8.84 | Shop at ECS Tuning | ||||
| 06 | Beugel rechts | 1 | 09/1996 | 51418172210 | $9.09 | Shop at ECS Tuning | ||||
| 07 | Luidsprekerscherm | SCHWARZ | 2 | 09/1996 | 51418178241 | $16.05 | Vervallen | Shop at ECS Tuning | ||
| 07 | Luidsprekerscherm | MARINEBLAU | 2 | 09/1996 | 51418178242 | $14.13 | Shop at ECS Tuning | |||
| 07 | Luidsprekerscherm | SANDBEIGE | 2 | 09/1996 | 51418178999 | $14.13 | Shop at ECS Tuning | |||
| 07 | Luidsprekerscherm | DUNKELGRUEN | 2 | 09/1996 | 51418179000 | $14.13 | Vervallen | Shop at ECS Tuning | ||
| 07 | Luidsprekerscherm | GRAU | 2 | 09/1996 | 51418190825 | $14.13 | Shop at ECS Tuning | |||
| 08 | Veermoer | 8 | 09/1996 | 16117196643 | Vervallen | Shop at ECS Tuning | ||||
| 08 | Borgring | 8 | 09/1996 | 64118247773 | $0.40 | Shop at ECS Tuning | ||||
| 09 | Schakelaarsierrand | SCHWARZ | 1 | 09/1996 | 51428196561 | $1.06 | Shop at ECS Tuning | |||
| 09 | Schakelaarsierrand | GRAU | 1 | 09/1996 | 51428196562 | $1.06 | Vervallen | Shop at ECS Tuning | ||
| 09 | Schakelaarsierrand | MARINEBLAU | 1 | 09/1996 | 51428196563 | $1.12 | Vervallen | Shop at ECS Tuning | ||
| 09 | Schakelaarsierrand | SANDBEIGE | 1 | 09/1996 | 51428196564 | $1.06 | Vervallen | Shop at ECS Tuning | ||
| 09 | Schakelaarsierrand | DUNKELGRUEN | 1 | 09/1996 | 51428196565 | $1.12 | Vervallen | Shop at ECS Tuning | ||
| 10 | Schroef | 4X14MM | X | 09/1996 | 07146963839 | $0.20 | Shop at ECS Tuning | |||
| 10 | Lenskopschroef | ISA 4X14MM | X | 09/1996 | 51167072159 | $0.33 | Shop at ECS Tuning | |||
| 11 | Moer | X | 09/1996 | 07149182597 | $1.58 | Shop at ECS Tuning | ||||
| NAPPALEER | ||||||||||
| 12 | Armsteun leder voor links | GRAU | 1 | 09/1996 | 51418195017 | $248.87 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun leder voor rechts | GRAU | 1 | 09/1996 | 51418195020 | $248.87 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun leder voor links | MARINEBLAU | 1 | 09/1996 | 51418195021 | $248.87 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun leder voor rechts | MARINEBLAU | 1 | 09/1996 | 51418195024 | $248.87 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun leder voor links | SANDBEIGE | 1 | 09/1996 | 51418195025 | $248.87 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun leder voor rechts | SANDBEIGE | 1 | 09/1996 | 51418195028 | $248.87 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun leder voor links | SCHWARZ | 1 | 09/1996 | 51418195029 | $248.87 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun leder voor rechts | SCHWARZ | 1 | 09/1996 | 51418195032 | $248.87 | Vervallen | Shop at ECS Tuning | ||
| KUNSTLEER schwarz B7AT,D3AT,D4AT,D9AT,D4KU,K4SW schwarz N6AI,N6SW,N6SY,N6TT grau B7TT,D3TT,D4TT,D9TT marine-blau B7DL,D3DL,D9DL sand-beige N6SN,K4SN dunkel-grün B7SX,D4EG,N6EG |
||||||||||
| 12 | Armleuning voor links | SCHWARZ | 1 | 09/1996 | 51418194943 | $87.50 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun voor rechts | SCHWARZ | 1 | 09/1996 | 51418194946 | $91.23 | Shop at ECS Tuning | |||
| 12 | Armleuning voor links | GRAU | 1 | 09/1996 | 51418194947 | $87.50 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun voor rechts | GRAU | 1 | 09/1996 | 51418194950 | $91.23 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armleuning voor links | MARINEBLAU | 1 | 09/1996 | 51418194951 | $91.23 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun voor rechts | MARINEBLAU | 1 | 09/1996 | 51418194954 | $91.23 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armleuning voor links | SANDBEIGE | 1 | 09/1996 | 51418194955 | $85.50 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun voor rechts | SANDBEIGE | 1 | 09/1996 | 51418194958 | $90.50 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armleuning voor links | DUNKELGRUEN | 1 | 09/1996 | 51418194959 | $87.50 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun voor rechts | DUNKELGRUEN | 1 | 09/1996 | 51418194962 | $91.23 | Vervallen, +core | Shop at ECS Tuning | ||
| LEERMODEL BUFFALO anthrazit P2AT |
||||||||||
| 12 | Armsteun leder voor links | ANTHRAZIT | 1 | 09/1996 | 51418206109 | $248.87 | Vervallen | Shop at ECS Tuning | ||
| 12 | Armsteun leder voor rechts | ANTHRAZIT | 1 | 09/1996 | 51418206114 | $248.87 | Vervallen | Shop at ECS Tuning | ||
| 13 | Muntenbox | SCHWARZ | 1 | 09/1996 | 51418200795 | $35.98 | Vervallen, +core | Shop at ECS Tuning | ||
| 13 | Muntenbox | GRAU | 1 | 09/1996 | 51418200797 | $36.85 | +core | Shop at ECS Tuning | ||
| 13 | Muntenbox | SANDBEIGE | 1 | 09/1996 | 51418200799 | $36.85 | Vervallen, +core | Shop at ECS Tuning | ||
| 13 | Muntenbox | DUNKELGRUEN | 1 | 09/1996 | 51418200801 | $36.85 | Vervallen, +core | Shop at ECS Tuning | ||
| 13 | Muntenbox | MARINEBLAU | 1 | 09/1996 | 51418200803 | $36.85 | +core | Shop at ECS Tuning | ||
| Voor voertuigen met Alleen voor japan |
L807A=Ja |
|||||||||
| 13 | Muntenbox | SCHWARZ | 1 | 09/1996 | 51418200805 | $36.85 | Vervallen, +core | Shop at ECS Tuning | ||
| 13 | Muntenbox | GRAU | 1 | 09/1996 | 51418200807 | $36.85 | +core | Shop at ECS Tuning | ||
| 13 | Muntenbox | SANDBEIGE | 1 | 09/1996 | 51418200809 | $36.85 | Vervallen, +core | Shop at ECS Tuning | ||
| 13 | Muntenbox | DUNKELGRUEN | 1 | 09/1996 | 51418200811 | $31.81 | Vervallen, +core | Shop at ECS Tuning | ||
| 13 | Muntenbox | MARINEBLAU | 1 | 09/1996 | 51418200813 | $31.81 | Vervallen, +core | Shop at ECS Tuning | ||
| 14 | Zijdel links | SCHWARZ | 1 | 09/1996 | 51418200869 | $5.95 | Shop at ECS Tuning | |||
| 14 | Zijdel links | GRAU | 1 | 09/1996 | 51418200871 | $6.14 | Shop at ECS Tuning | |||
| 14 | Zijdel links | SANDBEIGE | 1 | 09/1996 | 51418200873 | $6.14 | Shop at ECS Tuning | |||
| 14 | Zijdel links | DUNKELGRUEN | 1 | 09/1996 | 51418200875 | $4.74 | Vervallen | Shop at ECS Tuning | ||
| 14 | Zijdel links | MARINEBLAU | 1 | 09/1996 | 51418200877 | $4.74 | Vervallen | Shop at ECS Tuning | ||
| 15 | Schroef thermoplast. kunststof | 4X16MM | 4 | 09/1996 | 07119900591 | $0.25 | Shop at ECS Tuning | |||
| 16 | Tralie verse lucht links | SCHWARZ | 1 | 09/1996 | 64228364029 | $101.98 | Shop at ECS Tuning | |||
| 16 | Tralie verse lucht rechts | SCHWARZ | 1 | 09/1996 | 64228364030 | $101.98 | Shop at ECS Tuning | |||
| 16 | Tralie verse lucht links | MARINEBLAU | 1 | 09/1996 | 64228364031 | $101.98 | Vervallen | Shop at ECS Tuning | ||
| 16 | Tralie verse lucht rechts | MARINEBLAU | 1 | 09/1996 | 64228364032 | $101.98 | Shop at ECS Tuning | |||
| 16 | Tralie verse lucht links | DUNKELBEIGE | 1 | 09/1996 | 64228364033 | $101.98 | Shop at ECS Tuning | |||
| 16 | Tralie verse lucht rechts | DUNKELBEIGE | 1 | 09/1996 | 64228364034 | $101.98 | Shop at ECS Tuning | |||
| 16 | Tralie verse lucht links | DUNKELGRUEN | 1 | 09/1996 | 64228364035 | $101.98 | Vervallen | Shop at ECS Tuning | ||
| 16 | Tralie verse lucht rechts | DUNKELGRUEN | 1 | 09/1996 | 64228364036 | $101.98 | Shop at ECS Tuning | |||
| 17 | Blikschroef | ST 3,5X22MM | 6 | 09/1996 | 07119901194 | $0.11 | Shop at ECS Tuning | |||
| 18 | Kap | 2 | 09/1996 | 51418185780 | $0.59 | Shop at ECS Tuning | ||||
| 19 | Clip geel | 6 | 09/1996 | 51418172050 | $0.42 | Shop at ECS Tuning | ||||
| 20 | Plakband | 20M LAENGE | 1 | 09/1996 | 51418224974 | $57.56 | Shop at ECS Tuning | |||
Notities
- Vervallen = het onderdeel is niet meer leverbaar.
- +core = mogelijkheid tot de terugkeer van het oude onderdeel
