Zitting voor rugleuningraam/achterwand for BMW 5 Series E39 528i (1995)

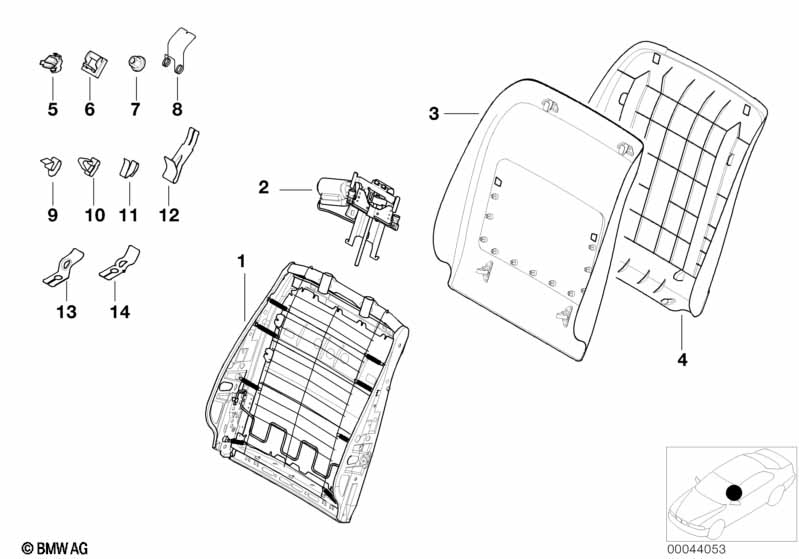

This Zitting voor rugleuningraam/achterwand technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 528i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1995.

Zitting voor rugleuningraam/achterwand
Nr. Omschrijving Toevoeging Aantal  Van   Tot  Onderdeelnummer Prijs Notities
Voor voertuigen met
Stoelverstelling elektrisch met memory
S459A=Ja
02 Bevestiging kopsteun elektr. 1 11/1998 52108157399 $215.71 Vervallen Shop at ECS Tuning
Voor voertuigen met
Stoelverstelling elektrisch met memory
SLECHTS PASSEND BIJ MEDERIJDENDE
S459A=Ja
02 Bevestiging kopsteun elektr. 1 11/1998 52108162349 $165.27 Vervallen Shop at ECS Tuning
Voor voertuigen met
Stof flock "Streifen"
D9=Ja
03 Achterwand stof B6TT,D9TT GRAU 2 09/1997 52108175727 $195.30 Vervallen, +core Shop at ECS Tuning
03 Achterwand stof B6AT,D9AT ANTHR 2 09/1997 52108175728 $195.30 Vervallen, +core Shop at ECS Tuning
03 Achterwand stof B6DL,D9DL BLAU 2 09/1997 52108175729 $195.30 Vervallen Shop at ECS Tuning
Voor voertuigen met
Stof wolvelours/vavonahout
B7=Ja
03 Achterwand stof B7TT GRAU 2 09/1997 52108175731 $195.30 Vervallen Shop at ECS Tuning
03 Achterwand stof B7AT ANTHRAZIT 2 09/1997 52108175732 $195.30 Vervallen Shop at ECS Tuning
03 Achterwand stof B7DL MARINEBLAU 2 09/1997 52108175733 $195.30 Vervallen Shop at ECS Tuning
03 Achterwand stof B7MK LAVENDELGR 2 09/1997 52108175735 $195.30 Vervallen Shop at ECS Tuning
03 Achterwand stof B7SX SEEGRUEN 2 09/1997 52108199420 $195.30 Vervallen, +core Shop at ECS Tuning
Voor voertuigen met
Stof flock "Streifen"
of
Stof flock
ACHTERWAND MET TAS
slechts passend bij
Basisstoel Low versie
D3=Ja

F6=Ja
04 Achterwand kunstleer MARINEBLAU 2 52107000928 $102.39 Vervallen, +core Shop at ECS Tuning
Voor voertuigen met
Stof flock "Streifen"
of
Rips diagonaal
of
Stof flock
ACHTERWAND MET TAS
slechts passend bij
Basisstoel Low versie
D3=Ja

F4=Ja

F6=Ja
04 Achterwand kunstleer SCHWARZ 2 52107000926 $105.13 Vervallen Shop at ECS Tuning
04 Achterwand kunstleer GRAU 2 52107000927 $105.13 Shop at ECS Tuning
Voor voertuigen met
Sportstoel
en
  Rips diagonaal
  of
  Stof flock
  of
  Leer Mont./basisuitrust.
ACHTERWAND MET TAS
S481A=Ja

F4=Ja

F6=Ja

N6=Ja
04 Achterwand kunstleer SCHWARZ 2 52107000926 $105.13 Vervallen Shop at ECS Tuning
04 Achterwand kunstleer GRAU 2 52107000927 $105.13 Shop at ECS Tuning
04 Achterwand kunstleer MARINEBLAU 2 52107000928 $102.39 Vervallen, +core Shop at ECS Tuning
04 Achterwand kunstleer ENGL.GRUEN 2 52107000929 $102.39 Vervallen, +core Shop at ECS Tuning
04 Achterwand kunstleer SANDBEIGE 2 52107000930 $105.13 Vervallen Shop at ECS Tuning
05 Clip 4 52108175054 $2.29 Shop at ECS Tuning
06 Clip 4 12/2003 52108175053 $0.66 Shop at ECS Tuning
06 Reparatieset klemmen 4 52107240386 Shop at ECS Tuning
07 Moer 22 52101957622 $0.35 Shop at ECS Tuning
08 Reparatieset klemmen 4 52107240386 Shop at ECS Tuning
09 Klem bekleding onder 4 52108110149 $0.23 Shop at ECS Tuning
10 Klem bekleding boven 4 11/1998 52108175057 $4.91 Shop at ECS Tuning
11 Klem bekleding onder 4 52108175058 $3.11 Shop at ECS Tuning
Notities
  • Vervallen = het onderdeel is niet meer leverbaar.
  • +core = mogelijkheid tot de terugkeer van het oude onderdeel

See Also

Complete stoel voor Complete stoel voor
Kopsteun voor Kopsteun voor
Voorstoel kussen en stof Voorstoel kussen en stof
Zitting voor zitraam/sierafd. Zitting voor zitraam/sierafd.
Zitt. voor zitgeraamt.mech./el./onderdel Zitt. voor zitgeraamt.mech./el./onderdel
Zitting voor rail zitting mech./onderdel Zitting voor rail zitting mech./onderdel
Zitting voor rail zitt. elektr./onderdel Zitting voor rail zitt. elektr./onderdel
Complete stoel voor Complete stoel voor
Voorstoel hoofdsteun comfortstoel Voorstoel hoofdsteun comfortstoel
Voorstoel kussen en stof comfortstoel Voorstoel kussen en stof comfortstoel
Zitting voor zitraam/sierafd. Zitting voor zitraam/sierafd.
Zitting voor rugleuningraam/achterwand Zitting voor rugleuningraam/achterwand
Zitting voor rail zitt. elektr./onderdel Zitting voor rail zitt. elektr./onderdel
Voorstoel hoofdsteun sportstoel Voorstoel hoofdsteun sportstoel
Stoel voor kussen en bekled. sportstoel Stoel voor kussen en bekled. sportstoel
BMW sportzitting zitgeraamt mech. BMW sportzitting zitgeraamt mech.
Stoel voor achterwand Stoel voor achterwand
Zitting voor rail zitting Zitting voor rail zitting
BMW sportzitting zitgeraamt elektr. BMW sportzitting zitgeraamt elektr.
Zitting voor rail zitting Zitting voor rail zitting

Frequently Asked Questions

What assembly is shown in the BMW 5 Series E39 528i Zitting voor rugleuningraam/achterwand?
This technical diagram illustrates the Zitting voor rugleuningraam/achterwand within the Stoelen group for the 5 Series E39 528i produced during 1995. It provides a detailed exploded view of the components, identifying key parts such as the Bevestiging kopsteun elektr. (Part #52108157399).
Which models use the hardware listed in this Zitting voor rugleuningraam/achterwand?
The hardware and components featured in the Zitting voor rugleuningraam/achterwand are specific to the 5 Series E39 528i produced during 1995. These technical specifications ensure that parts like the Bevestiging kopsteun elektr. (52108157399) are correctly matched to the vehicle's structural and mechanical requirements.
How do I find specific parts within the Zitting voor rugleuningraam/achterwand assembly?
Each item in the Zitting voor rugleuningraam/achterwand corresponds to the numbered list below the illustration. For the 5 Series E39 528i, you can identify the Bevestiging kopsteun elektr. by locating its position on the schematic, which then links to the official BMW part number 52108157399 for the Stoelen section.
