Obudowa przednia JCW pakietu aerodyn. II for BMW MINI R56 One (2008)

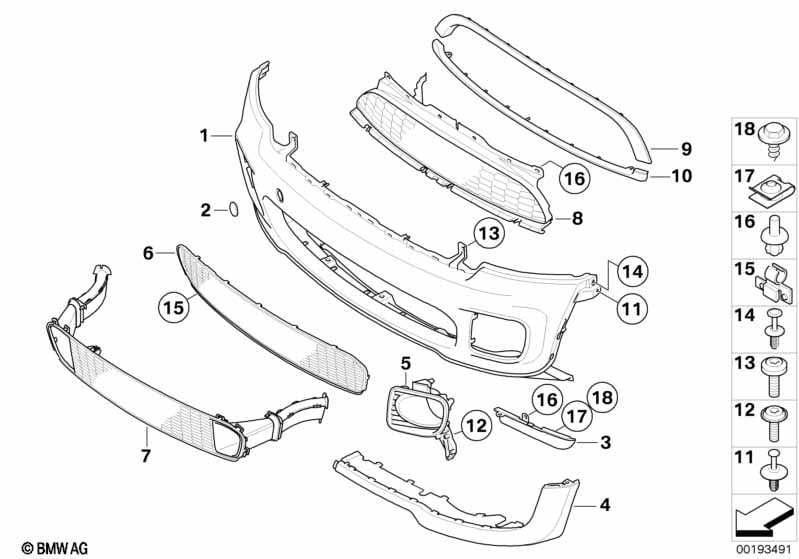

This Obudowa przednia JCW pakietu aerodyn. II technical drawing provides a detailed breakdown of the assembly for the MINI R56 One. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2008.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Uwaga: Brak instrukcji montażu (EBA) w zestawie doposażeniowym. Aktualną instrukcję montażu należy wydrukować z elektronicznego katalogu części (ETK) i przekazać klientowi. Podzespoły, które nie są wymienione w instrukcji montażu, montuje się zgodnie z ISTA/AIR. |
|||||||||
| 01 | Pakiet aero. przedni Performance, grunt. | 1 | 08/2010 | 51110404108 | $258.95 | Zakończono, +podst | Shop at ECS Tuning | |||
| 02 | Pokrywa ucha holowniczego, gruntowana | 1 | 08/2010 | 51121177907 | $7.93 | Shop at ECS Tuning | ||||
| 03 | Uszczelka lewa | 1 | 08/2010 | 51110445079 | $10.00 | Shop at ECS Tuning | ||||
| 03 | Uszczelka prawa | 1 | 08/2010 | 51110445080 | $10.00 | Zakończono | Shop at ECS Tuning | |||
| 04 | Verbreiterung vorn rechts | BLACK | 1 | 08/2010 | 51110441464 | $35.00 | Zakończono, +podst | Shop at ECS Tuning | ||
| 04 | Verbreiterung vorn links | BLACK | 1 | 08/2010 | 51110441465 | $35.00 | Zakończono, +podst | Shop at ECS Tuning | ||
| 05 | Osłona ref. przeciwmgł., prawa | BLACK | 1 | 08/2010 | 51110413252 | $21.25 | Zakończono, +podst | Shop at ECS Tuning | ||
| 05 | Osłona ref. przeciwmgł., lewa | BLACK | 1 | 08/2010 | 51110413253 | $21.25 | Zakończono, +podst | Shop at ECS Tuning | ||
| 06 | Kratka wlotu powietrza, dół | SCHWARZ | 1 | 08/2010 | 51110404124 | $45.75 | Zakończono, +podst | Shop at ECS Tuning | ||
| 08 | Kratka wlotu powietrza, góra | SCHWARZ | 1 | 08/2010 | 51110404122 | $48.25 | Zakończono, +podst | Shop at ECS Tuning | ||
| 09 | Element wykończeniowy wlotu pow. | COOPER, ONE | 1 | 08/2010 | 51130417134 | $41.75 | Zakończono, +podst | Shop at ECS Tuning | ||
| 10 | Element wykończeniowy wlotu pow. | COOPER, ONE | 1 | 08/2010 | 51130417137 | $34.75 | Zakończono, +podst | Shop at ECS Tuning | ||
| 11 | Nit rozprężny | 2 | 08/2010 | 51118174185 | $0.30 | Shop at ECS Tuning | ||||
| 12 | Śruba PT | M5X16 | 10 | 08/2010 | 51642753389 | $0.69 | Shop at ECS Tuning | |||
| 13 | Śruba PT | M5X16 | 6 | 08/2010 | 51642752568 | $0.86 | Shop at ECS Tuning | |||
| 14 | Nit rozprężny | D = 8MM | 3 | 08/2010 | 51471911992 | $0.40 | Shop at ECS Tuning | |||
| 16 | Nit rozprężny | D = 8MM | 4 | 08/2010 | 51471911992 | $0.40 | Shop at ECS Tuning | |||
| 17 | Nakrętka | ST4,8-9-ZNS | 2 | 08/2010 | 07129901656 | $0.25 | Zakończono | Shop at ECS Tuning | ||
| 17 | Nakrętka | ST4,8-9-ZNS3 | 2 | 08/2010 | 07129904150 | $0.25 | Shop at ECS Tuning | |||
| 18 | Śruba z łbem sześciokątnym z podkł. | ST4,8X16MM | 2 | 08/2010 | 07147129160 | $0.36 | Shop at ECS Tuning | |||
Uwagi
- Zakończono = część wycofana z produkcji.
- +podst = plus opłata podstawowa (możliwość zwrócenia starej części).
