Kolektor wydechowy for BMW 7 Series E23 745i

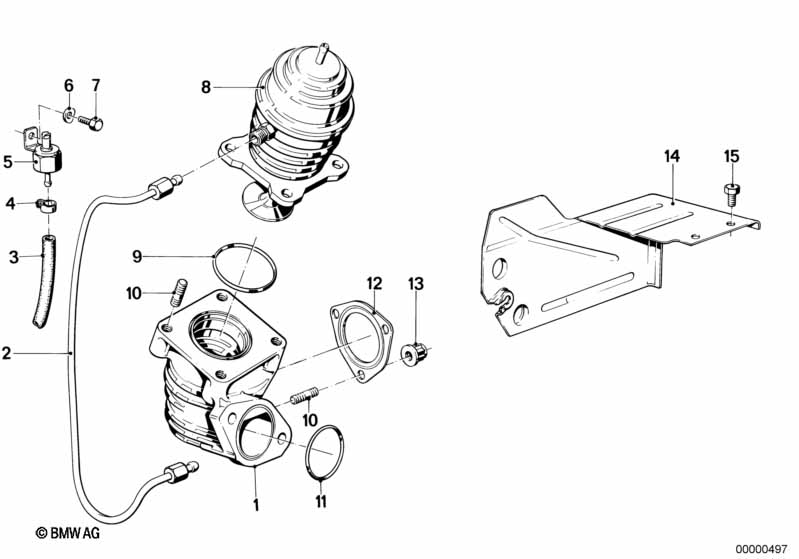

This Kolektor wydechowy technical drawing provides a detailed breakdown of the assembly for the 7 Series E23 745i. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Element przepływowy | 1 | 11651271968 | $792.36 | Zakończono | Shop at ECS Tuning | ||||
| 02 | Przewód rurowy | 1 | 11651274599 | $16.11 | Shop at ECS Tuning | |||||
| 03 | Przewód paliwowy elastyczny | 6X11MM | X | 13311272750 | $11.62 | Shop at ECS Tuning | ||||
| 04 | Opaska na węże | L=9-12 | 2 | 07129952102 | $1.18 | Shop at ECS Tuning | ||||
| 05 | Włącznik ciśnieniowy | 1 | 13621273297 | $107.31 | Shop at ECS Tuning | |||||
| 06 | Podkładka sprężysta | B5 | 1 | 07119932098 | $0.38 | Shop at ECS Tuning | ||||
| 07 | Blachowkręt | ST4,8X9,5-C-H-Z | 1 | 07119901200 | $0.17 | Shop at ECS Tuning | ||||
| 08 | Zawór wydechowy | 1 | 05/1983 | 11651272652 | $677.51 | Zakończono | Shop at ECS Tuning | |||
| 08 | Zawór wydechowy | 1 | 05/1983 | 11651286421 | $683.55 | Zakończono | Shop at ECS Tuning | |||
| Dla samochodów z Wersja dla krajów tropikalnych |
=Tak |
|||||||||
| 08 | Zawór wydechowy | 1 | 11651286421 | $683.55 | Zakończono | Shop at ECS Tuning | ||||
| 09 | Pierścień uszczelniający | 49,21X1,59 | 1 | 11621271957 | $40.33 | Zakończono | Shop at ECS Tuning | |||
| 09 | Pierścień uszczelniający | 49,21X1,59 | 1 | 11621706800 | Zakończono | Shop at ECS Tuning | ||||
| 10 | Śruba dwustronna | M8X30-ZNS3 | 7 | 07129906148 | $0.80 | Shop at ECS Tuning | ||||
| 11 | Pierścień uszczelniający | 50,85X2,39 | 1 | 11651271954 | Zakończono | Shop at ECS Tuning | ||||
| 12 | Uszczelka | 1 | 18111175184 | $11.09 | Shop at ECS Tuning | |||||
| 13 | Nakrętka z kołnierzem | 6 | 11651271988 | $9.84 | Shop at ECS Tuning | |||||
| 14 | Osłona ochronna | 1 | 11621272430 | $24.64 | Zakończono | Shop at ECS Tuning | ||||
| 15 | Śruba z podkładką | M6X10-Z1 | 3 | 07119915057 | $3.05 | Shop at ECS Tuning | ||||
Uwagi
- Zakończono = część wycofana z produkcji.
