Mechanizm ster.-łańcuch sterujący górny for BMW 3 Series E46 320d (1999)

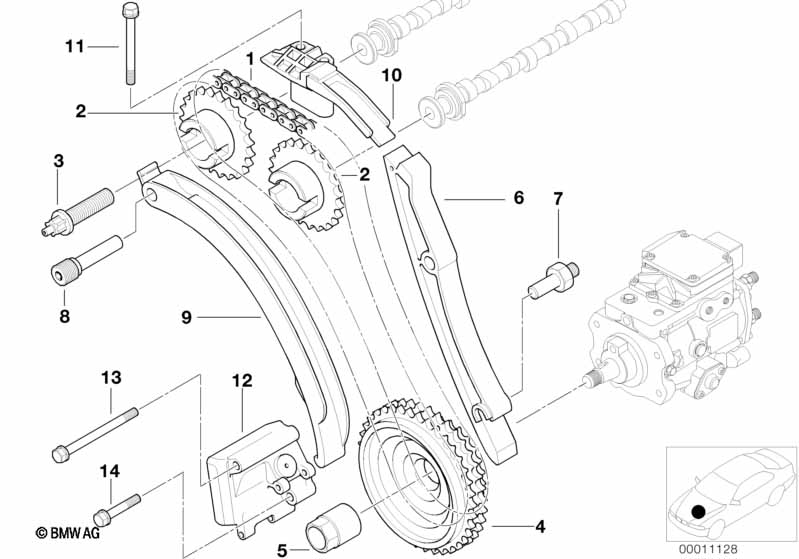

This Mechanizm ster.-łańcuch sterujący górny technical drawing provides a detailed breakdown of the assembly for the 3 Series E46 320d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1999.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Łańcuch rozdządu | 1 | 11312248728 | Shop at ECS Tuning | ||||||
| 02 | Koło łańcuchowe wałka rozrządu | 2 | 11312246812 | Shop at ECS Tuning | ||||||
| 03 | Śruba torx | M12X1,5X45 | 2 | 13527100470 | Shop at ECS Tuning | |||||
| 04 | Koło łańcuchowe pompy wtryskowej | 1 | 13522247566 | +podst | Shop at ECS Tuning | |||||
| 05 | Nakrętka sześciokątna | M18X1,5 | 1 | 13522246819 | Shop at ECS Tuning | |||||
| 06 | Szyna prowadząca | 1 | 11312246810 | Shop at ECS Tuning | ||||||
| 07 | Sworzeń łożyskowy | 1 | 11112247197 | $5.14 | Shop at ECS Tuning | |||||
| 08 | Sworzeń łożyskowy | 2 | 11317806351 | $5.35 | Shop at ECS Tuning | |||||
| 09 | Szyna napinająca | 1 | 11312246809 | Shop at ECS Tuning | ||||||
| 10 | Szyna prowadząca | 1 | 11312247280 | Shop at ECS Tuning | ||||||
| 11 | Śruba z podkładką | M6X60-Z1 | 2 | 07119902062 | $0.89 | Shop at ECS Tuning | ||||
| 12 | Napinacz łańcucha | 1 | 13522246808 | Shop at ECS Tuning | ||||||
| 13 | Śruba z podkładką | M6X70 | 1 | 07119905395 | $0.71 | Shop at ECS Tuning | ||||
| 14 | Śruba z podkładką | M6X30-Z1-PHR | 2 | 07119902064 | $0.45 | Shop at ECS Tuning |
Uwagi
- +podst = plus opłata podstawowa (możliwość zwrócenia starej części).
