Mechanizm ster.-łańcuch sterujący górny for BMW 3 Series E46 330d (2004)

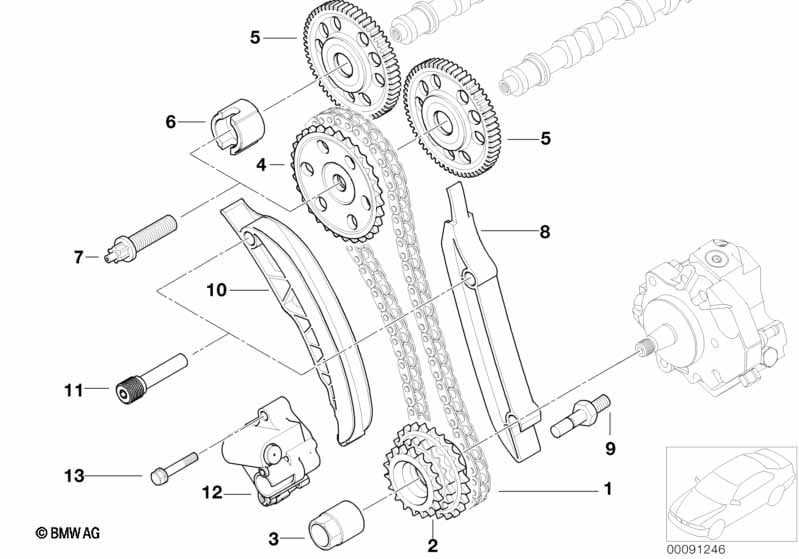

This Mechanizm ster.-łańcuch sterujący górny technical drawing provides a detailed breakdown of the assembly for the 3 Series E46 330d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2004.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Łańcuch rozdządu | 1 | 11318506869 | Shop at ECS Tuning | ||||||
| 02 | Koło łańcuchowe pompy wysokciśn. | 1 | 13527787279 | $31.92 | Shop at ECS Tuning | |||||
| 03 | Nakrętka sześciokątna z kołnierzem | M14X1,5 | 1 | 13522247623 | $2.37 | Shop at ECS Tuning | ||||
| 04 | Koło łańcuchowe wałka rozrządu | 1 | 11317787278 | Shop at ECS Tuning | ||||||
| 05 | Koło zębate wałka rozrządu | 2 | 11317788741 | Shop at ECS Tuning | ||||||
| 06 | Sprzęgło kłowe | 1 | 11317787268 | Shop at ECS Tuning | ||||||
| 07 | Śruba torx | M12X1,5X45 | 2 | 13527100470 | Shop at ECS Tuning | |||||
| 08 | Szyna prowadząca | 1 | 11312249627 | $15.77 | Shop at ECS Tuning | |||||
| 09 | Sworzeń łożyskowy | 1 | 11117787559 | $5.14 | Shop at ECS Tuning | |||||
| 10 | Szyna napinająca | 1 | 11312249626 | $15.63 | Shop at ECS Tuning | |||||
| 11 | Sworzeń łożyskowy | 2 | 11317806351 | $5.35 | Shop at ECS Tuning | |||||
| 12 | Napinacz łańcucha | 1 | 13527787299 | $73.53 | Shop at ECS Tuning | |||||
| 13 | Śruba z podkładką | M6X30-Z1-PHR | 3 | 07119902064 | $0.45 | Shop at ECS Tuning |
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 3 Series E46 330d Mechanizm ster.-łańcuch sterujący górny?
- This technical diagram illustrates the Mechanizm ster.-łańcuch sterujący górny within the Silnik group for the 3 Series E46 330d produced during 2004. It provides a detailed exploded view of the components, identifying key parts such as the Łańcuch rozdządu (Part #11318506869).
- Which models use the hardware listed in this Mechanizm ster.-łańcuch sterujący górny?
- The hardware and components featured in the Mechanizm ster.-łańcuch sterujący górny are specific to the 3 Series E46 330d produced during 2004. These technical specifications ensure that parts like the Łańcuch rozdządu (11318506869) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Mechanizm ster.-łańcuch sterujący górny assembly?
- Each item in the Mechanizm ster.-łańcuch sterujący górny corresponds to the numbered list below the illustration. For the 3 Series E46 330d, you can identify the Łańcuch rozdządu by locating its position on the schematic, which then links to the official BMW part number 11318506869 for the Silnik section.
