Zbiornik paliwa/Elementy dod. for BMW 7 Series E65 745i (2003)

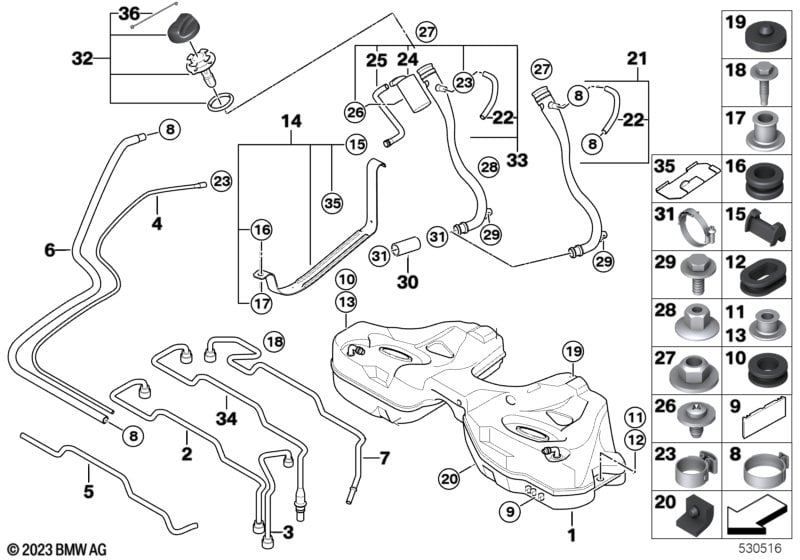

This Zbiornik paliwa/Elementy dod. technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Zbiornik paliwa, tw. szt. z czujn. lewy | 1 | 09/2006 | 16116764960 | $548.61 | Zakończono | Shop at ECS Tuning | |||
| 02 | Przewód dopływu/odpływu paliwa | 1 | 16116752840 | $17.98 | Zakończono | Shop at ECS Tuning | ||||
| 03 | Przewód odpływu/dopływu paliwa | 1 | 16116752841 | $12.97 | Zakończono | Shop at ECS Tuning | ||||
| 04 | Przewód odpowietrzający prawy | 1 | 16117177177 | $25.35 | Zakończono | Shop at ECS Tuning | ||||
| 05 | Przewód odpowietrzający lewy | 1 | 16116752843 | $15.25 | Shop at ECS Tuning | |||||
| 06 | Przewód odpowietrznika napełn. | 1 | 16117177178 | $50.70 | Zakończono | Shop at ECS Tuning | ||||
| 07 | Przewód zasilający do ogrz. postojowego | 1 | 16116752845 | $15.15 | Shop at ECS Tuning | |||||
| 08 | Zacisk przewodu | 23,9-27,1 | 1 | 07/2005 | 11631716970 | $0.79 | Shop at ECS Tuning | |||
| 09 | Pokrywka z zaczepem | 1 | 16116759365 | $1.62 | Zakończono | Shop at ECS Tuning | ||||
| 10 | Końcówka gumowa | 1 | 16111182609 | $1.13 | Shop at ECS Tuning | |||||
| 11 | Tulejka dystansowa otworu podłużn. | 1 | 16117293528 | Shop at ECS Tuning | ||||||
| 12 | Końcówka gumowa otworu podłużnego | 1 | 16111184870 | $7.10 | Shop at ECS Tuning | |||||
| 13 | Tulejka dystansowa | 1 | 16117293529 | Shop at ECS Tuning | ||||||
| 14 | Taśma przytrzymująca | 2 | 03/2005 | 16117195768 | $26.17 | Zakończono | Shop at ECS Tuning | |||
| 15 | Guma tłumiąca | 2 | 16111183136 | $1.28 | Shop at ECS Tuning | |||||
| 16 | Końcówka gumowa | 2 | 16111182454 | $0.93 | Shop at ECS Tuning | |||||
| 17 | Tulejka dystansowa | 2 | 16117195118 | Shop at ECS Tuning | ||||||
| 18 | Śruba sześciokątna | M8X30-PF-U2-8.8 | 4 | 07119906672 | Shop at ECS Tuning | |||||
| 19 | Guma dystansowa | 2 | 16116750477 | $2.03 | Shop at ECS Tuning | |||||
| 20 | Guma dystansowa | 2 | 16111183134 | $1.68 | Shop at ECS Tuning | |||||
| 22 | Przewód paliwowy elastyczny | 8X13MM | X | 13537529775 | $44.77 | Shop at ECS Tuning | ||||
| 23 | Opaska na węże | 12,8-15,3 | 3 | 16121180240 | $0.77 | Shop at ECS Tuning | ||||
| 24 | Filtr przeciwpyłowy | 1 | 16141183311 | $21.20 | Shop at ECS Tuning | |||||
| 25 | Przewód kształtowany | 1 | 16116752853 | $26.57 | Zakończono | Shop at ECS Tuning | ||||
| 26 | Śruba do termolastycznych tw. sztucz. | TS5X12-Z2-ZNS3 | 1 | 07129906168 | $0.47 | Shop at ECS Tuning | ||||
| 28 | Nakrętka plast. sworznia z gwintem zgr. | 1 | 16131183133 | $0.37 | Shop at ECS Tuning | |||||
| 29 | Śruba z podkładką | M6X16-U2-ZNS3 | 1 | 07119902913 | Shop at ECS Tuning | |||||
| 30 | Przewód kształtowany | 1 | 09/2006 | 16117175218 | $74.32 | Zakończono | Shop at ECS Tuning | |||
| 31 | Opaska na węże | L32-50 | 2 | 11537504272 | $2.88 | Shop at ECS Tuning | ||||
| 32 | Korek wlewu paliwa | 1 | 16117222391 | +podst | Shop at ECS Tuning | |||||
| 33 | Wlew paliwa z tworzywa szt. | 1 | 09/2006 | 16117177190 | $183.94 | Shop at ECS Tuning | ||||
| 36 | Taśma przytrzymująca | 1 | 16116754637 | Shop at ECS Tuning | ||||||
| pasuje tylko do | ||||||||||
| -- | Korek wlewu paliwa | X | 16117193372 | Shop at ECS Tuning | ||||||
| -- | Korek wlewu paliwa | X | 16117193381 | $17.88 | +podst | Shop at ECS Tuning | ||||
Uwagi
- Zakończono = część wycofana z produkcji.
- +podst = plus opłata podstawowa (możliwość zwrócenia starej części).
