Węże płynu chłodzącego układu chłodzenia for BMW 7 Series E65 745i (2003)

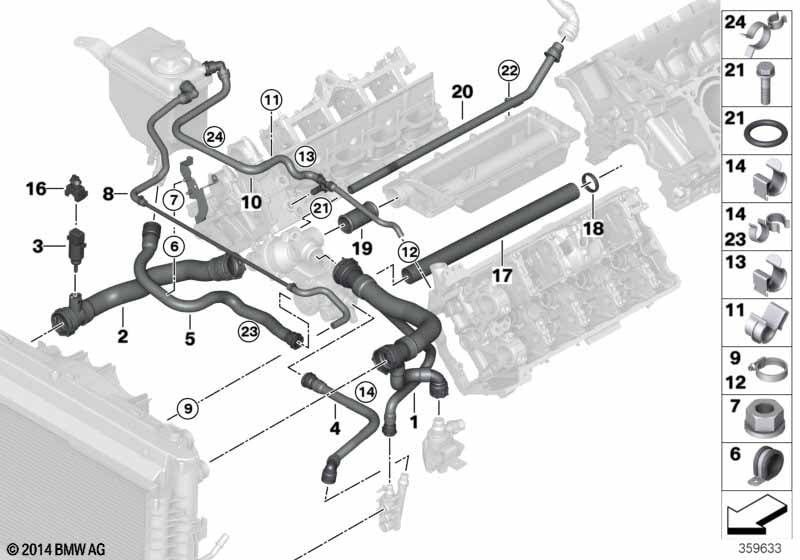

This Węże płynu chłodzącego układu chłodzenia technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Dla samochodów z Automatyczna skrzynia biegów lub Sportowa automatyczna skrzynia biegów |
S205A=Tak S2TBA=Tak |
||||||||
| 01 | Elastyczny przewód dopływowy | 1 | 09/2003 | 17127526954 | $87.15 | +podst | Shop at ECS Tuning | |||
| 02 | Elastyczny przewód powrotny | 1 | 17127508011 | $43.58 | +podst | Shop at ECS Tuning | ||||
| 03 | Czujnik temperatury płynu chłodz. | 1 | 13621433077 | $25.03 | Shop at ECS Tuning | |||||
| 04 | Przewód powrotny | 1 | 09/2003 | 17127568246 | $27.60 | +podst | Shop at ECS Tuning | |||
| 05 | Przewód powrotny | 1 | 17127508015 | $27.60 | +podst | Shop at ECS Tuning | ||||
| 06 | Obejma rurowa | 1 | 17127515346 | $1.17 | Shop at ECS Tuning | |||||
| 07 | Nakrętka z podkładką | AM6-8-ZNNIV SI | 1 | 07129904553 | $0.64 | Shop at ECS Tuning | ||||
| 08 | Przewód odpowietrzający | 1 | 17127508012 | $35.87 | +podst | Shop at ECS Tuning | ||||
| 09 | Opaska na węże | L12-14,5 | 1 | 32411712735 | $0.62 | Shop at ECS Tuning | ||||
| 10 | Przewód odpowietrzający | 1 | 17127508013 | $59.68 | +podst | Shop at ECS Tuning | ||||
| 11 | Uchwyt przewodu | 1 | 17111719199 | $1.18 | Shop at ECS Tuning | |||||
| 12 | Opaska na węże | L=9-12 | 2 | 07129952102 | $1.18 | Shop at ECS Tuning | ||||
| 13 | Zacisk przewodu | 1 | 08/2024 | 11787549563 | $1.04 | Shop at ECS Tuning | ||||
| 13 | Zaczep | 15-19 | 1 | 07147568538 | $3.49 | Shop at ECS Tuning | ||||
| 14 | Uchwyt przewodu | 1 | 13537533827 | $1.65 | Shop at ECS Tuning | |||||
| 15 | Uchwyt | 1 | 11727506095 | $9.52 | Shop at ECS Tuning | |||||
| 16 | Obudowa gniazda | 2 POL. | 1 | 12521427615 | $1.73 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Styk tulejowy SLK 2,8 ELA | 0,22-0,35MM² AG | 2 | 12521427612 | $0.50 | SI 2 02 05(194) | Shop at ECS Tuning | |||
| 17 | Rurka dopływu płynu chłodzącego | 1 | 11141439975 | $53.40 | Shop at ECS Tuning | |||||
| 18 | O-Ring | 34,2X4,0MM | 1 | 11531710048 | $2.69 | Shop at ECS Tuning | ||||
| 19 | Przewód powrotny | 1 | 11511439976 | $16.15 | Shop at ECS Tuning | |||||
| 20 | Rurka powrotna ogrzewania | 1 | 11537502793 | $59.75 | Shop at ECS Tuning | |||||
| 21 | O-Ring | 17,0X3,0MM | 1 | 11517507717 | $2.42 | Shop at ECS Tuning | ||||
| 22 | Śruba z podkładką | M6X25-ZNNIV SI | 1 | 07119905400 | $0.65 | Shop at ECS Tuning | ||||
Uwagi
- +podst = plus opłata podstawowa (możliwość zwrócenia starej części).
- SI = Service-Information (Informacja serwisowa)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series E65 745i Węże płynu chłodzącego układu chłodzenia?
- This technical diagram illustrates the Węże płynu chłodzącego układu chłodzenia within the Chłodnica group for the 7 Series E65 745i produced during 2003. It provides a detailed exploded view of the components, identifying key parts such as the Elastyczny przewód dopływowy (Part #17127526954).
- Which models use the hardware listed in this Węże płynu chłodzącego układu chłodzenia?
- The hardware and components featured in the Węże płynu chłodzącego układu chłodzenia are specific to the 7 Series E65 745i produced during 2003. These technical specifications ensure that parts like the Elastyczny przewód dopływowy (17127526954) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Węże płynu chłodzącego układu chłodzenia assembly?
- Each item in the Węże płynu chłodzącego układu chłodzenia corresponds to the numbered list below the illustration. For the 7 Series E65 745i, you can identify the Elastyczny przewód dopływowy by locating its position on the schematic, which then links to the official BMW part number 17127526954 for the Chłodnica section.
