Układ wydechowy tylny for BMW 5 Series E61 LCI 520d (2008)

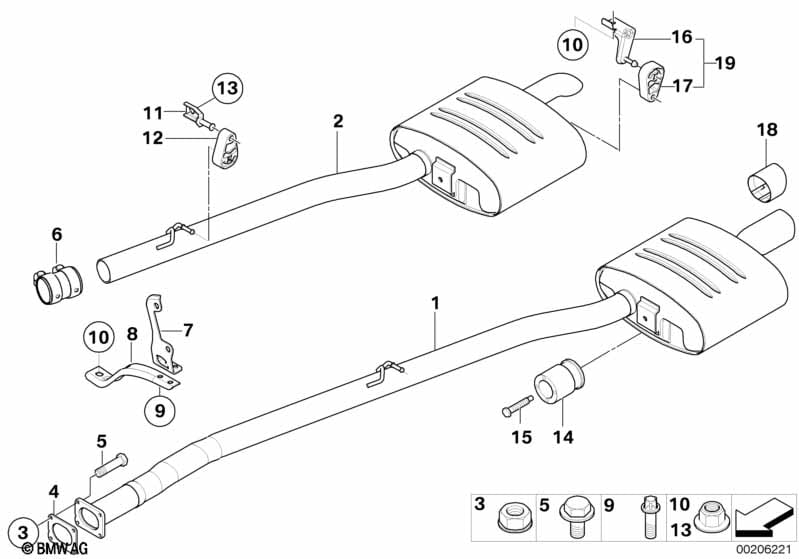

This Układ wydechowy tylny technical drawing provides a detailed breakdown of the assembly for the 5 Series E61 LCI 520d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2008.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 02 | Tłumik tylny | 1 | 18307804616 | Shop at ECS Tuning | ||||||
| Dla samochodów z Redukcja spalin EU 3 |
S169A=Tak |
|||||||||
| 02 | Tłumik tylny | 1 | 18307806819 | Zakończono | Shop at ECS Tuning | |||||
| 06 | Tulejka mocująca | D=65 X 70MM | 1 | 18307536426 | $50.38 | Shop at ECS Tuning | ||||
| Dla samochodów z Redukcja spalin EU 3 |
S169A=Tak |
|||||||||
| 06 | Tulejka mocująca | D=65 X 70MM | 1 | 18307536426 | $50.38 | Shop at ECS Tuning | ||||
| 09 | Śruba | M8X20-U1-8.8 | 2 | 07129904559 | $0.71 | Shop at ECS Tuning | ||||
| 10 | Nakrętka z kołnierzem | M8-8-SC-ZNNIV | 2 | 07119906089 | $0.32 | Shop at ECS Tuning | ||||
| 11 | Uchwyt | 1 | 18207561025 | $35.46 | Shop at ECS Tuning | |||||
| 12 | Łożysko gumowe | 1 | 18207578238 | $16.30 | Shop at ECS Tuning | |||||
| 13 | Nakrętka sześciokątna | M12X1,5ZNNIV SI | 1 | 07129904866 | $1.85 | Shop at ECS Tuning | ||||
| 14 | Tłumik drgań | 28HZ | 1 | 18303419446 | Shop at ECS Tuning | |||||
| Dla samochodów z Redukcja spalin EU 3 |
S169A=Tak |
|||||||||
| 14 | Tłumik drgań | 28HZ | 1 | 18303419446 | Shop at ECS Tuning | |||||
| 15 | Śruba z kołnierzem | M8X70 | 1 | 18407540023 | $4.07 | Shop at ECS Tuning | ||||
| 16 | Uchwyt | 2 | 18307797507 | Shop at ECS Tuning | ||||||
| Dla samochodów z Redukcja spalin EU 3 |
S169A=Tak |
|||||||||
| 16 | Element mocujący gumowy z uchwytem | 2 | 18307791327 | Zakończono | Shop at ECS Tuning | |||||
| 17 | Łożysko gumowe | 2 | 18207791570 | Shop at ECS Tuning | ||||||
| 18 | Osł. końcówki tłumika, chrom | 1 | 18307535418 | Shop at ECS Tuning | ||||||
| Dla samochodów z Redukcja spalin EU 3 |
S169A=Tak |
|||||||||
| 19 | Element mocujący gumowy z uchwytem | 2 | 18307791327 | Zakończono | Shop at ECS Tuning | |||||
Uwagi
- Zakończono = część wycofana z produkcji.
