Wsp. przedn. osi, wah. poprz./krzyżulec for BMW 7 Series E65 745i (2003)

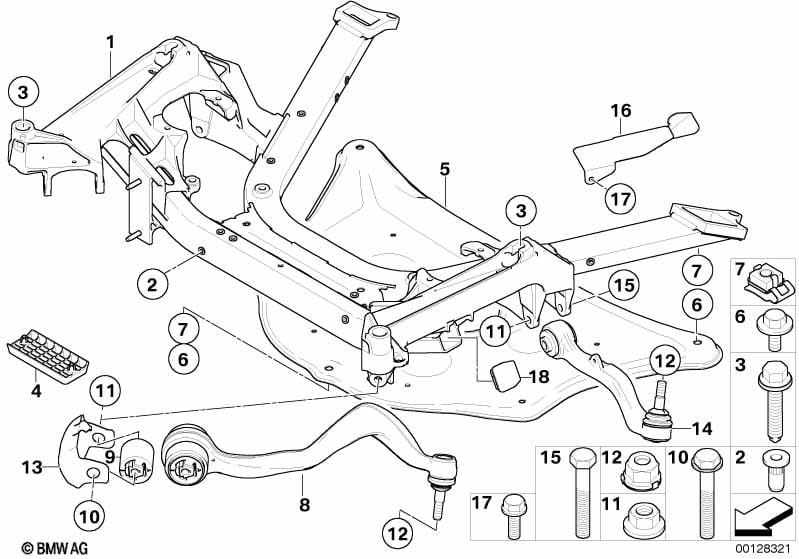

This Wsp. przedn. osi, wah. poprz./krzyżulec technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Belka przedniego zawieszenia | 1 | 08/2004 | 31116782457 | $981.86 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Uchwyt czujnika poziomu, prawy | 1 | 08/2004 | 31126767948 | $4.76 | Shop at ECS Tuning | ||||
| -- | Nakrętka nitu z łbem płaskim | M6 | 11 | 08/2004 | 17117571134 | $1.10 | Shop at ECS Tuning | |||
| 02 | Nakrętka nitu z łbem płaskim | M6 | 11 | 17117571134 | $1.10 | Shop at ECS Tuning | ||||
| 03 | Śruba sześciokątna z kołnierzem | M12X1,5X65-10.9 | 6 | 31106770256 | $2.56 | Shop at ECS Tuning | ||||
| 04 | Mocowanie podnośnika samochodowego | 1 | 31116752307 | $4.00 | Shop at ECS Tuning | |||||
| 05 | Płyta usztywniająca | 1 | 31116767228 | $386.67 | Shop at ECS Tuning | |||||
| 06 | Śruba sześciokątna z kołnierzem | M10X35-10.9ZNS3 | 5 | 31106772199 | $1.61 | Shop at ECS Tuning | ||||
| 07 | Nakrętka | M10-10-ZNS3 | 3 | 31106779393 | $1.95 | Shop at ECS Tuning | ||||
| 08 | Wahacz rozprężny z poduszką gum. lewy | 1 | 31126774831 | $186.45 | Shop at ECS Tuning | |||||
| Konieczne do naprawy | ||||||||||
| 08 | Wahacz rozprężny z poduszką gum. prawy | 1 | 31126774832 | $186.45 | Shop at ECS Tuning | |||||
| Konieczne do naprawy | ||||||||||
| -- | Nakrętka samozabezp. z kołnierzem | M12X1,5-10 ZNS3 | 1 | 33326760668 | $0.62 | Shop at ECS Tuning | ||||
| -- | Śruba z podkładką | M12X1,5X120 | 1 | 31106769441 | $2.96 | Shop at ECS Tuning | ||||
| -- | Nakrętka | M14X1,5-10ZNNIV | 1 | 33306787062 | $1.88 | Shop at ECS Tuning | ||||
| 09 | Łożysko hydr. | 2 | 31126765991 | Shop at ECS Tuning | ||||||
| pasuje tylko do | ||||||||||
| -- | Wahacz rozprężny z poduszką gum. lewy | X | 31126774831 | $186.45 | Shop at ECS Tuning | |||||
| Patrz Instrukcja naprawcza | ||||||||||
| -- | Wahacz rozprężny z poduszką gum. prawy | X | 31126774832 | $186.45 | Shop at ECS Tuning | |||||
| Patrz Instrukcja naprawcza | ||||||||||
| 09 | Kpl. poduszek gum. wahacza | 1 | 31120304308 | $98.93 | Zakończono | Shop at ECS Tuning | ||||
| pasuje tylko do | ||||||||||
| -- | Wahacz rozprężny z poduszką gum. lewy | X | 31126774831 | $186.45 | Shop at ECS Tuning | |||||
| Uwaga! zastąpiony przez elementy pojedyncze. Patrz Instrukcja naprawcza |
||||||||||
| -- | Wahacz rozprężny z poduszką gum. prawy | X | 31126774832 | $186.45 | Shop at ECS Tuning | |||||
| Uwaga! zastąpiony przez elementy pojedyncze. Patrz Instrukcja naprawcza |
||||||||||
| 10 | Śruba z podkładką | M12X1,5X120 | 2 | 31106769441 | $2.96 | Shop at ECS Tuning | ||||
| 11 | Nakrętka samozabezp. z kołnierzem | M12X1,5-10 ZNS3 | 4 | 33326760668 | $0.62 | Shop at ECS Tuning | ||||
| 12 | Nakrętka | M14X1,5-10ZNNIV | 4 | 33306787062 | $1.88 | Shop at ECS Tuning | ||||
| 14 | Zestaw napr. wahacza poprz., lewy | VALUE PARTS | 1 | 03/2005 | 31122347985 | Shop at ECS Tuning | ||||
| Elementy mocujące, załączone | ||||||||||
| 14 | Zestaw napr. wahacza poprz., prawy | VALUE PARTS | 1 | 03/2005 | 31122347986 | Shop at ECS Tuning | ||||
| Elementy mocujące, załączone | ||||||||||
| 15 | Śruba z podkładką | M12X1,5X100 | 2 | 33176760343 | $2.05 | Shop at ECS Tuning | ||||
| 16 | Osłona termiczna lewa | 1 | 31146754023 | $5.93 | Zakończono | Shop at ECS Tuning | ||||
| 17 | Śruba z podkładką | M6X20 | 2 | 07119904527 | $0.44 | Shop at ECS Tuning | ||||
| 18 | Zaślepka | 2 | 31116757537 | $1.19 | Shop at ECS Tuning | |||||
| Dla samochodów z Dynamic Drive |
S229A=Tak |
|||||||||
| 18 | Zaślepka | 1 | 31116757537 | $1.19 | Shop at ECS Tuning | |||||
Uwagi
- Zakończono = część wycofana z produkcji.
