Przekładnia napędowa przedniej osi for BMW 7 Series G70 740dX (2021)

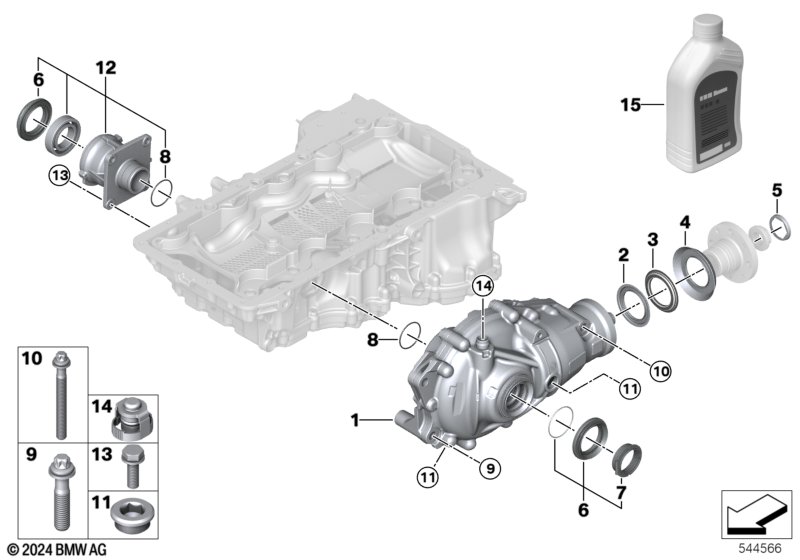

This Przekładnia napędowa przedniej osi technical drawing provides a detailed breakdown of the assembly for the 7 Series G70 740dX. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2021.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Przekładnia wyrównawcza osi prz.170AL | I=2,65 | 1 | 31508848686 | Shop at ECS Tuning | |||||
| 02 | Pierścień uszczelniający | 44X69X10/15 | 1 | 31527507697 | $8.59 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Podkładka zabezpieczająca | 1 | 23211490120 | $1.43 | Shop at ECS Tuning | |||||
| 03 | Manszeta przeciwpyłowa wew. | 1 | 31528847176 | Shop at ECS Tuning | ||||||
| 04 | Manszeta przeciwpyłowa zewn. | 1 | 31518847177 | Shop at ECS Tuning | ||||||
| 05 | Podkładka zabezpieczająca | 1 | 23211490120 | $1.43 | Shop at ECS Tuning | |||||
| 06 | Uszczelniacz z pierśc. zabezp. | 67X44X10/15.5 | 1 | 01/2023 | 31508743675 | Zakończono | Shop at ECS Tuning | |||
| 06 | Zestaw naprawczy napędu wyjściowego RWDR | 44X67 | 1 | 31508860349 | Shop at ECS Tuning | |||||
| 07 | Pierścień montażowy | 1 | 31537502681 | $9.98 | Shop at ECS Tuning | |||||
| 08 | O-Ring | D=39MM | 2 | 31511213527 | $1.58 | Shop at ECS Tuning | ||||
| 09 | Śruba torx z podkładką | M12X1,5X55-10.9 | 3 | 31517589001 | $2.27 | Shop at ECS Tuning | ||||
| 10 | Śruba torx z podkładką | M12X1,5X105 | 1 | 31517589002 | $2.47 | Shop at ECS Tuning | ||||
| 11 | Śruba zamykająca z o-ringiem | M22X1,5-ZNS3 | 2 | 33117525064 | $3.91 | Shop at ECS Tuning | ||||
| 12 | Wspornik łożyska | 1 | 31508839266 | Shop at ECS Tuning | ||||||
| 13 | Śruba z podkładką | M8X25 ZNS3 | 4 | 07119904793 | $0.36 | Shop at ECS Tuning | ||||
| 14 | Króciec odpowietrzający | 1 | 33108842550 | Shop at ECS Tuning | ||||||
| 15 | Hypoid Axle Oil G3/G5 | 0,5L | X | 83222471487 | Shop at ECS Tuning | |||||
| Pojemności patrz informacja dodatkowa | ||||||||||
Uwagi
- Zakończono = część wycofana z produkcji.
