Hyd.ukł.kier.-przew.ol./Dynamic Drive for BMW 7 Series E65 745i (2003)

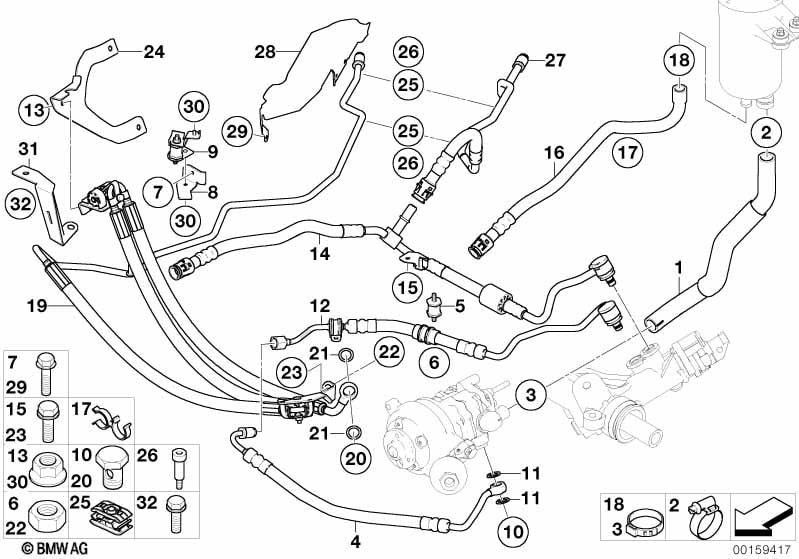

This Hyd.ukł.kier.-przew.ol./Dynamic Drive technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Przewód ssący | 1 | 09/2003 | 32416762626 | $49.80 | Shop at ECS Tuning | ||||
| 02 | Opaska na węże | L16-30 | 1 | 64218367179 | $1.07 | Shop at ECS Tuning | ||||
| 03 | Zacisk przewodu | D= 25MM | 1 | 32416763470 | $1.27 | Shop at ECS Tuning | ||||
| 04 | Przewód powrotny | I | 1 | 09/2003 | 32416762627 | $201.13 | Shop at ECS Tuning | |||
| 05 | Łożysko gumowe | H=30 | 1 | 07136778958 | $8.19 | Shop at ECS Tuning | ||||
| 06 | Nakrętka z podkładką | M6-8-ZNNIV SI | 1 | 07/2007 | 07119905544 | $0.64 | Shop at ECS Tuning | |||
| 07 | Śruba sześciokątna | M6X18MM | 1 | 32416782036 | $0.48 | Shop at ECS Tuning | ||||
| 08 | Uchwyt przewodu elastycznego | 1 | 32416756426 | $4.83 | Zakończono | Shop at ECS Tuning | ||||
| 09 | Uchwyt z poduszką gumową | 1 | 32416779940 | $42.73 | Zakończono | Shop at ECS Tuning | ||||
| 10 | Śruba drążona | M14X1,5X26 | 1 | 32416852469 | Shop at ECS Tuning | |||||
| 11 | Pierścień uszczelniający | A14X20-CUSN | 2 | 32411093596 | $0.31 | Shop at ECS Tuning | ||||
| 11 | Pierścień uszczelniający | A14X18-CUSN | 2 | 07119906464 | $0.25 | Shop at ECS Tuning | ||||
| 12 | Przewód powrotny | II | 1 | 32416781747 | $220.95 | Shop at ECS Tuning | ||||
| 13 | Nakrętka z podkładką | M6-8-ZNNIV SI | 1 | 07119905949 | $0.24 | Shop at ECS Tuning | ||||
| 14 | Przewód powrotny | 1 | 32416753820 | $162.10 | Shop at ECS Tuning | |||||
| 15 | Śruba z podkładką | M6X20 | 1 | 07/2007 | 07119904527 | $0.44 | Shop at ECS Tuning | |||
| 15 | Śruba z podkładką | M6X20-U1-ZNS3 | 1 | 07119903849 | $1.05 | Zakończono | Shop at ECS Tuning | |||
| 16 | Przewód powrotny chłodnicy | 1 | 32416753821 | $61.87 | Shop at ECS Tuning | |||||
| 17 | Uchwyt przewodu | D=18/D=25 | 1 | 12511309471 | $1.50 | Shop at ECS Tuning | ||||
| 18 | Zacisk przewodu | 1 | 32416751127 | $1.12 | Shop at ECS Tuning | |||||
| 19 | Przewód elastyczny Dynamic Drive | 1 | 09/2003 | 32416783575 | $438.92 | Zakończono | Shop at ECS Tuning | |||
| 20 | Śruba drążona | M16X28 | 1 | 32416852470 | Shop at ECS Tuning | |||||
| 20 | Śruba drążona | M16X28 | 1 | 02/2012 | 32416783887 | $3.98 | Zakończono | Shop at ECS Tuning | ||
| 21 | Pierścień uszczelniający | A16X22-CUSN | 2 | 32411093597 | $0.27 | Shop at ECS Tuning | ||||
| 22 | Nakrętka samozabezp. z kołnierzem | M8-8-ZNS3 | 1 | 07119904295 | $0.36 | Shop at ECS Tuning | ||||
| 22 | Nakrętka samozabezp. z kołnierzem | M8-10 ZNS3 | 1 | 07119905374 | Shop at ECS Tuning | |||||
| 23 | Śruba z podkładką | M8X18-U1-8.8 | 1 | 07119905529 | $0.96 | Shop at ECS Tuning | ||||
| 24 | Uchwyt | 1 | 32416756158 | $13.28 | Shop at ECS Tuning | |||||
| 25 | Uchwyt rury | 2 | 32416756132 | $12.23 | Shop at ECS Tuning | |||||
| 26 | Śruba z kołnierzem | M6 | 2 | 32416781748 | $1.32 | Shop at ECS Tuning | ||||
| 27 | Przewód powrotny Dynamic Drive | 1 | 32416753823 | $114.46 | Shop at ECS Tuning | |||||
| 28 | Osłona termiczna | 1 | 31146754024 | $8.94 | Zakończono | Shop at ECS Tuning | ||||
| 29 | Śruba z podkładką | M6X18-U1 | 3 | 07119905399 | $0.36 | Shop at ECS Tuning | ||||
| 30 | Nakrętka z podkładką | M6-8-ZNNIV SI | 2 | 07119905544 | $0.64 | Shop at ECS Tuning | ||||
| 30 | Nakrętka sześciokątna | M6-ZNS3 | 2 | 07119904023 | $0.36 | Zakończono | Shop at ECS Tuning |
Uwagi
- Zakończono = część wycofana z produkcji.
