Kol.McPhaersona, tyl.EDC/sterown./czujn. for BMW 7 Series E65 745i (2003)

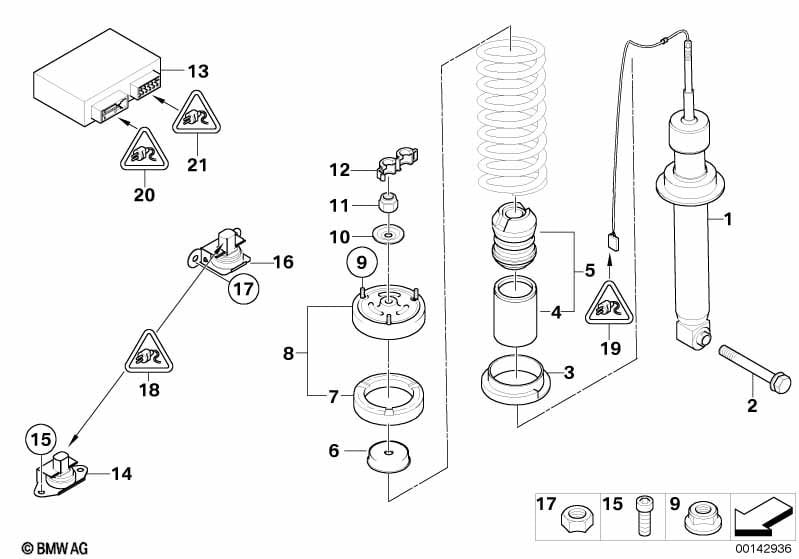

This Kol.McPhaersona, tyl.EDC/sterown./czujn. technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Przy wymianie kolumny amortyzatora niezbędna jest następująca część: Amortyzator dodatkowy tylny ---------- Dla samochodów z EDC |
S223A=Tak |
||||||||
| 01 | Amortyzator tylny | 2 | 33526767116 | $887.32 | Zakończono | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| -- | Nakrętka samozabezpieczająca | M12X1.5-05 ZNS3 | 2 | 32216769539 | $0.83 | Shop at ECS Tuning | ||||
| -- | Śruba sześciokątna | M14X1,5X105 | 2 | 33506779488 | $4.09 | Shop at ECS Tuning | ||||
| 02 | Śruba sześciokątna | M14X1,5X105 | 2 | 33506779488 | $4.09 | Shop at ECS Tuning | ||||
| 03 | Podkładka sprężyny dolna | 2 | 33531133671 | $8.38 | Shop at ECS Tuning | |||||
| 04 | Rura ochronna | 2 | 33536758557 | $5.58 | Zakończono | Shop at ECS Tuning | ||||
| 05 | Amortyzator dodatkowy tylny | 2 | 33536758091 | $17.03 | Shop at ECS Tuning | |||||
| 06 | Gniazdo podporowe | 2 | 33526758283 | $17.18 | Shop at ECS Tuning | |||||
| 07 | Podkładka sprężyny górna | 2 | 33536753765 | $8.38 | Shop at ECS Tuning | |||||
| 08 | Gniazdo amortyzatora | 2 | 33526779611 | $61.80 | Shop at ECS Tuning | |||||
| 09 | Nakrętka samozabezp. z kołnierzem | M8-10 ZNS3 | 6 | 07119905374 | Shop at ECS Tuning | |||||
| 10 | Płytka | 2 | 33526779415 | $0.87 | Shop at ECS Tuning | |||||
| 11 | Nakrętka samozabezpieczająca | M12X1.5-05 ZNS3 | 2 | 32216769539 | $0.83 | Shop at ECS Tuning | ||||
| 12 | Prowadnica przewodu | 2 | 33526758888 | $2.08 | Shop at ECS Tuning | |||||
| 13 | Sterownik EDC-K | 1 | 37146779672 | $432.81 | Shop at ECS Tuning | |||||
| 14 | Czujnik przyspieszenia | 2 | 37146781405 | $102.03 | Shop at ECS Tuning | |||||
| Wnęka koła przednia | ||||||||||
| 15 | Śruba ISA | M6X10-8.8-ZNS3 | 4 | 07129903804 | $1.93 | Shop at ECS Tuning | ||||
| 16 | Czujnik przyspieszenia | 1 | 37146781406 | $106.43 | Shop at ECS Tuning | |||||
| Wnęka koła, tylna | ||||||||||
| 17 | Nakrętka samozabezpieczająca | M6 ZNNIV SI | 2 | 07147575163 | $0.25 | Shop at ECS Tuning | ||||
| 18 | Uniwers. obudowa gniazda niekod. | 3 POL. | 1 | 02/2005 | 61138365348 | $3.40 | Shop at ECS Tuning | |||
| tylko w połączeniu z | ||||||||||
| -- | Styk tulejowy MQS ELA z kablem | 0,5-0,75 MM² AG | X | 02/2005 | 61130056384 | Shop at ECS Tuning | ||||
| -- | Styk tulejowy MQS ELA z kablem | 0,35-0,5 MM² AG | X | 02/2005 | 61130056961 | Shop at ECS Tuning | ||||
| 18 | Zest. napr. obudowy gniazda | 3 POL. | 1 | 61132359998 | Shop at ECS Tuning | |||||
| tylko w połączeniu z | ||||||||||
| -- | Styk tulejowy MQS ELA z kablem | 0,5-0,75 MM² AG | X | 61130056384 | Shop at ECS Tuning | |||||
| -- | Styk tulejowy MQS ELA z kablem | 0,35-0,5 MM² AG | X | 61130056961 | Shop at ECS Tuning | |||||
| 19 | Uniwersalna obudowa styków niekodowana | 2 POL. | 2 | 61138373583 | $2.72 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Styk męski MQS z kablem | 0,2- 0,5QMM | X | 61130005198 | $1.82 | Shop at ECS Tuning | ||||
| -- | Styk męski MQS z kablem | 0,5-0,75 QMM AG | X | 61130070562 | Shop at ECS Tuning | |||||
| 20 | Uniwers. obudowa gniazda niekod. | 18 POL. | 1 | 61138364666 | $0.68 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Styk tulejowy MQS z kablem | 0,2- 0,5 QMM | X | 61130005197 | $1.65 | Shop at ECS Tuning | ||||
| -- | Zest. napr. obudowy gniazda | 18 POL. | 1 | 61132471241 | Shop at ECS Tuning | |||||
| 21 | Obudowa gniazda | 10 POL./WEISS | 1 | 61131383522 | $8.07 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Okrągła tulejka wtykowa 2.5 | 1,0-2,5MM² | X | 61131376204 | $0.98 | Shop at ECS Tuning | ||||
| -- | Okrągła tulejka wtykowa 2.5 | 2,5-4,0MM² | X | 61131376206 | $0.98 | Shop at ECS Tuning | ||||
Uwagi
- Zakończono = część wycofana z produkcji.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series E65 745i Kol.McPhaersona, tyl.EDC/sterown./czujn.?
- This technical diagram illustrates the Kol.McPhaersona, tyl.EDC/sterown./czujn. within the Tylna oś group for the 7 Series E65 745i produced during 2003. It provides a detailed exploded view of the components, identifying key parts such as the Amortyzator tylny (Part #33526767116).
- Which models use the hardware listed in this Kol.McPhaersona, tyl.EDC/sterown./czujn.?
- The hardware and components featured in the Kol.McPhaersona, tyl.EDC/sterown./czujn. are specific to the 7 Series E65 745i produced during 2003. These technical specifications ensure that parts like the Amortyzator tylny (33526767116) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Kol.McPhaersona, tyl.EDC/sterown./czujn. assembly?
- Each item in the Kol.McPhaersona, tyl.EDC/sterown./czujn. corresponds to the numbered list below the illustration. For the 7 Series E65 745i, you can identify the Amortyzator tylny by locating its position on the schematic, which then links to the official BMW part number 33526767116 for the Tylna oś section.
