Wspornik tyl. osi-zaw. kół-łożyska kół for BMW MINI R50 Cooper (2004)

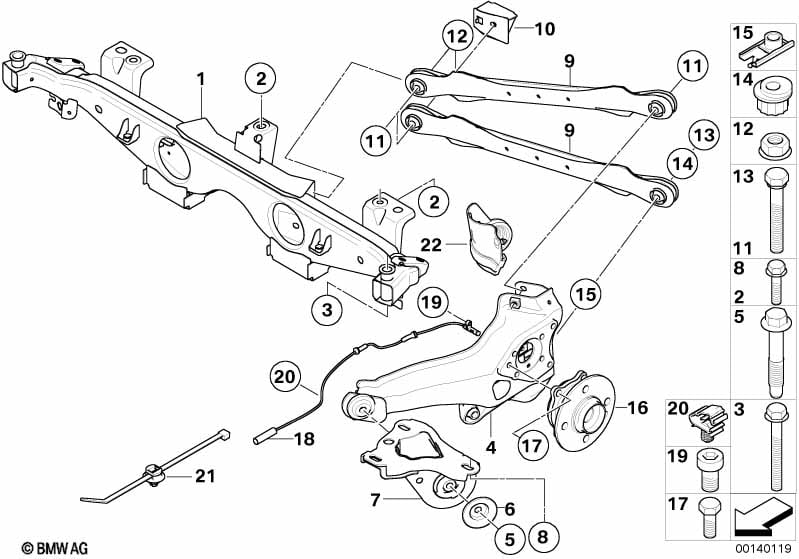

This Wspornik tyl. osi-zaw. kół-łożyska kół technical drawing provides a detailed breakdown of the assembly for the MINI R50 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2004.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Belka zawieszenia tylnego | 1 | 05/2003 | 33316764170 | $390.06 | Shop at ECS Tuning | ||||
| 02 | Śruba samogwintująca | M12X1,5X61,7 | 2 | 05/2003 | 33306770527 | $2.50 | Shop at ECS Tuning | |||
| 03 | Śruba samogwintująca | M12X1,5X132 | 2 | 05/2003 | 33306770528 | $4.23 | Shop at ECS Tuning | |||
| 04 | Wahacz wzdłużny lewy | 1 | 05/2003 | 11/2004 | 33326762037 | $325.05 | Shop at ECS Tuning | |||
| tylko w połączeniu z | ||||||||||
| 04 | Wahacz wzdłużny prawy | 1 | 05/2003 | 11/2004 | 33326762038 | $325.05 | +podst | Shop at ECS Tuning | ||
| tylko w połączeniu z | ||||||||||
| -- | Śruba samogwintująca | M14X1,5X86 | 1 | 05/2003 | 11/2004 | 33326767635 | $4.52 | Shop at ECS Tuning | ||
| 05 | Śruba samogwintująca | M14X1,5X86 | 2 | 05/2003 | 33326767635 | $4.52 | Shop at ECS Tuning | |||
| 06 | Płytka ograniczająca tylna | 2 | 05/2003 | 33316761779 | $2.33 | Shop at ECS Tuning | ||||
| 07 | Uchwyt wahacza wzdłużnego, lewy | 1 | 05/2003 | 33306857795 | Shop at ECS Tuning | |||||
| 07 | Uchwyt wahacza wzdłużnego, prawy | 1 | 05/2003 | 33306857796 | Shop at ECS Tuning | |||||
| 08 | Śruba samogwintująca | M12X1,5X61,7 | 6 | 05/2003 | 33306770527 | $2.50 | Shop at ECS Tuning | |||
| 09 | Wahacz poprzeczny górny | 2 | 05/2003 | 33326768724 | $141.95 | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| -- | Nakrętka samozabezp. z kołnierzem | M12X1,5-10 ZNS3 | 2 | 05/2003 | 33326760374 | $1.90 | Shop at ECS Tuning | |||
| wymienialne tylko parami Patrz Instrukcja naprawcza |
||||||||||
| -- | Nakrętka samozabezp. z kołnierzem | M12X1,5-10 ZNS3 | 2 | 05/2003 | 33326760668 | $0.62 | Shop at ECS Tuning | |||
| wymienialne tylko parami Patrz Instrukcja naprawcza |
||||||||||
| -- | Śruba sześciokątna z wieńcem | M12X1,5X65-10.9 | 2 | 05/2003 | 33326763265 | $2.37 | Shop at ECS Tuning | |||
| wymienialne tylko parami Patrz Instrukcja naprawcza |
||||||||||
| -- | Śruba z podkładką | M12X1.5X83-10.9 | 2 | 05/2003 | 33306768048 | $2.80 | Shop at ECS Tuning | |||
| wymienialne tylko parami Patrz Instrukcja naprawcza |
||||||||||
| 09 | Wahacz poprzeczny dolny | 2 | 05/2003 | 33326768726 | $165.05 | Shop at ECS Tuning | ||||
| wymienialne tylko parami Patrz Instrukcja naprawcza |
||||||||||
| Dla samochodów z Koło dojazdowe |
S300A=Tak |
|||||||||
| 10 | Uchwyt koła dojazdowego lewy | 1 | 05/2003 | 33321505391 | $47.62 | Shop at ECS Tuning | ||||
| 11 | Śruba sześciokątna z wieńcem | M12X1,5X65-10.9 | 6 | 05/2003 | 33326763265 | $2.37 | Shop at ECS Tuning | |||
| 12 | Nakrętka samozabezp. z kołnierzem | M12X1,5-10 ZNS3 | 4 | 05/2003 | 33326760668 | $0.62 | Shop at ECS Tuning | |||
| 13 | Śruba sześciokątna z wieńcem | M12X1,5X65-10.9 | 2 | 05/2003 | 11/2004 | 33326763265 | $2.37 | Shop at ECS Tuning | ||
| 16 | Piasta koła z łożyskiem tylna | 2 | 05/2003 | 07/2006 | 33416756830 | $218.53 | Shop at ECS Tuning | |||
| 17 | Śruba z podkładką | M10X35-10.9 | 8 | 05/2003 | 33306772430 | $1.53 | Shop at ECS Tuning | |||
| 18 | Czujnik ABS | 2 | 05/2003 | 34526756385 | $153.61 | Shop at ECS Tuning | ||||
| 20 | Uchwyt przewodu | 2 | 05/2003 | 34521164653 | $0.23 | Shop at ECS Tuning | ||||
| 21 | Opaska przewodu z uchwytem | Ø=7,9 / L=150 | 2 | 05/2003 | 61138375988 | $0.37 | Shop at ECS Tuning | |||
| 22 | Osłona lewa | 1 | 05/2003 | 33326758385 | $6.21 | Shop at ECS Tuning | ||||
| 22 | Osłona prawa | 1 | 05/2003 | 33326758386 | $6.21 | Shop at ECS Tuning | ||||
Uwagi
- +podst = plus opłata podstawowa (możliwość zwrócenia starej części).
