Hamulec przód-okładzina-czujnik for BMW 7 Series E65 745i (2003)

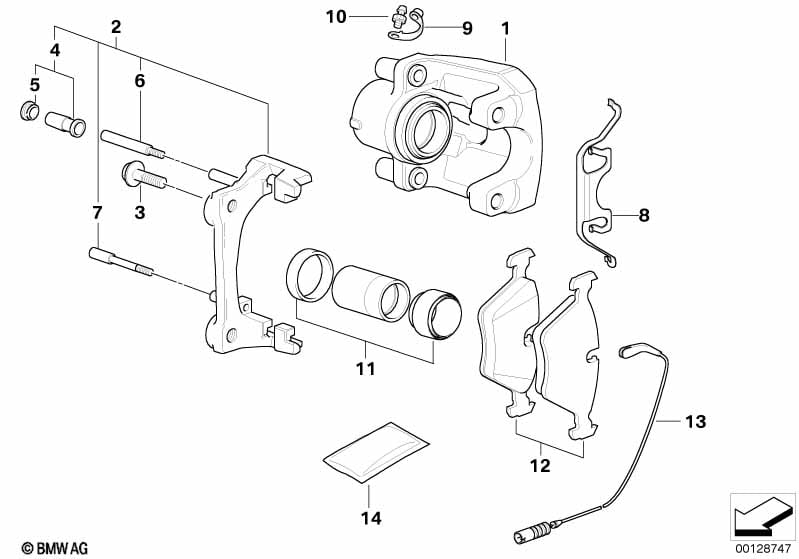

This Hamulec przód-okładzina-czujnik technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Zacisk hamulcowy lewy | 1 | 34116756303 | $449.00 | Shop at ECS Tuning | |||||
| 01 | Zacisk hamulcowy prawy | 1 | 34116756304 | $449.00 | Shop at ECS Tuning | |||||
| 02 | Uchwyt zacisku hamulcowego | 2 | 34116753671 | $253.13 | Shop at ECS Tuning | |||||
| 03 | Śruba Torx z podkładką | M12X1,5X43 ZNS3 | 4 | 34106864424 | Shop at ECS Tuning | |||||
| Uwaga: montaż z obu stron | ||||||||||
| 04 | Zestaw naprawczy tulei prowadniczej | 2 | 34116758707 | $25.37 | Shop at ECS Tuning | |||||
| 05 | Kołek | 4 | 34111154979 | $1.80 | Shop at ECS Tuning | |||||
| 06 | Śruba prowadząca | 4 | 34111157041 | $20.02 | Shop at ECS Tuning | |||||
| 07 | Śruba prowadząca | 2 | 34116757036 | $21.50 | Shop at ECS Tuning | |||||
| 08 | Sprężynka | 2 | 34116757253 | $17.25 | Shop at ECS Tuning | |||||
| 09 | Pokrywa przeciwpyłowa | 2 | 34111163435 | $4.20 | Shop at ECS Tuning | |||||
| 10 | Zawór odpowietrzający | M10X1 | 2 | 34116768018 | $6.60 | Shop at ECS Tuning | ||||
| 11 | Zestaw naprawczy zacisku hamulcowego | 2 | 34111163647 | $25.42 | Shop at ECS Tuning | |||||
| 12 | Klocki hamulcowe, bezazbestowe | 1 | 34116794915 | Shop at ECS Tuning | ||||||
| Dodatkowo niezbędne są następujące części: - czujnik klocków hamulcowych - pasta do klocków hamulcowych W samochodach starszych niż 48 miesięcy zaleca się dodatkowo: - wymianę sprężyny dociskowej patrz instrukcja naprawcza! |
||||||||||
| 13 | Czujnik klocków hamulcowych | 1 | 34356778037 | $24.00 | Shop at ECS Tuning | |||||
| 14 | Pasta do układów ham. | 3G | 2 | 83192158851 | Shop at ECS Tuning | |||||
| 15 | Uniwers. obudowa gniazda niekod. | 2 POL. | 1 | 61131392246 | $5.53 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Styk tulejowy MQS ELA z kablem | 0,35-0,5 MM² AG | 2 | 61130056961 | Shop at ECS Tuning | |||||
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series E65 745i Hamulec przód-okładzina-czujnik?
- This technical diagram illustrates the Hamulec przód-okładzina-czujnik within the Hamulce group for the 7 Series E65 745i produced during 2003. It provides a detailed exploded view of the components, identifying key parts such as the Zacisk hamulcowy lewy (Part #34116756303).
- Which models use the hardware listed in this Hamulec przód-okładzina-czujnik?
- The hardware and components featured in the Hamulec przód-okładzina-czujnik are specific to the 7 Series E65 745i produced during 2003. These technical specifications ensure that parts like the Zacisk hamulcowy lewy (34116756303) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Hamulec przód-okładzina-czujnik assembly?
- Each item in the Hamulec przód-okładzina-czujnik corresponds to the numbered list below the illustration. For the 7 Series E65 745i, you can identify the Zacisk hamulcowy lewy by locating its position on the schematic, which then links to the official BMW part number 34116756303 for the Hamulce section.
