Mechaniczne elementy połączeniowe for BMW 7 Series E65 745i (2003)

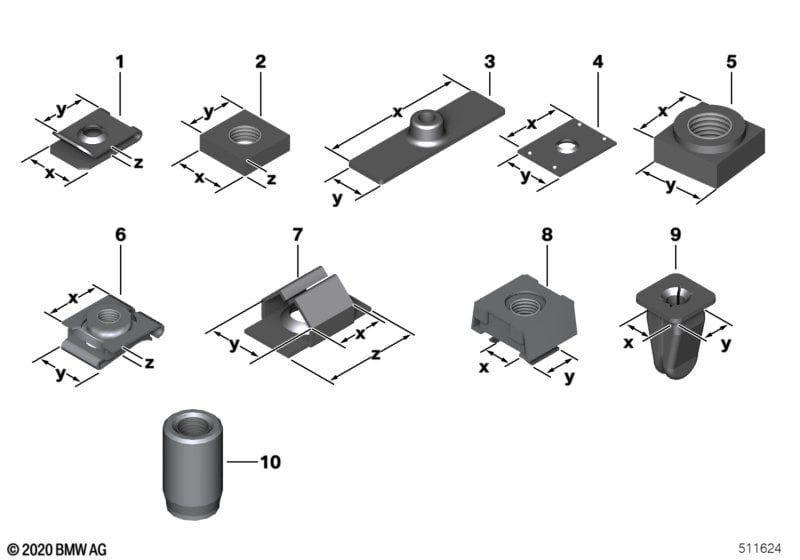

This Mechaniczne elementy połączeniowe technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Nakrętka | ST2,9-1 | X | 07129901631 | Zakończono | Shop at ECS Tuning | ||||
| 01 | Nakrętka | ST3,9-4 | X | 07129901640 | Zakończono | Shop at ECS Tuning | ||||
| X=24 Y=16 Z=0.6 | ||||||||||
| 01 | Nakrętka | ST6,3-1-ZNS3 | X | 07129904231 | Shop at ECS Tuning | |||||
| X=23 Y=16 Z=2.5 | ||||||||||
| 01 | Nakrętka | ST 4,8-6-ZNS3 | X | 07129904225 | $0.16 | Shop at ECS Tuning | ||||
| X=15 Y=14.5 Z=0.7 | ||||||||||
| 01 | Nakrętka | ST4,8-13-ZNS3 | X | 07129904223 | $0.11 | Shop at ECS Tuning | ||||
| X=24 Y=15 Z=2.5 | ||||||||||
| 01 | Nakrętka | ST6,3-10 | X | 07129901672 | $0.35 | Shop at ECS Tuning | ||||
| X=18.8 Y=12.5 Z=0.6 | ||||||||||
| 01 | Nakrętka | ST 4,8-8-ZNS | X | 07129904227 | $0.27 | Shop at ECS Tuning | ||||
| X=16 Y=16 Z=1.0 | ||||||||||
| 01 | Nakrętka | ST6,3-2-ZNS3 | X | 07129904232 | $0.16 | Shop at ECS Tuning | ||||
| X=19 Y=16 Z=0.6 | ||||||||||
| 01 | Nakrętka | ST 4,8-4-ZNS3 | X | 07129904224 | $0.11 | Shop at ECS Tuning | ||||
| X=12 Y=11 Z=2.2 | ||||||||||
| 01 | Nakrętka | ST4,2-3-ZNS3 | X | 07129904221 | $0.25 | Shop at ECS Tuning | ||||
| X=15 Y=11 Z=2.5 | ||||||||||
| 01 | Nakrętka | ST4,2-2ZNS | X | 07129901645 | $0.11 | Shop at ECS Tuning | ||||
| X=15 Y=11 Z=4.5 | ||||||||||
| 01 | Nakrętka | ST4,2-4 | X | 07129904144 | $0.09 | Shop at ECS Tuning | ||||
| X=25.7 Y=16 Z=2.5 | ||||||||||
| 01 | Nakrętka | ST6,3-4 ZNS3 | X | 07147144276 | $0.47 | Shop at ECS Tuning | ||||
| X=12.5 Y=11 Z=1.3 | ||||||||||
| 01 | Nakrętka | ST4,2-2 | X | 07129904245 | $0.25 | Shop at ECS Tuning | ||||
| X=16 Y=11 Z=0.5 | ||||||||||
| 01 | Nakrętka | ST4,8-5 | X | 07129901652 | $0.25 | Shop at ECS Tuning | ||||
| 01 | Nakrętka | ST4,8MM | X | 51437001566 | $0.65 | Shop at ECS Tuning | ||||
| X=16 Y=11 Z=0.7 | ||||||||||
| 01 | Nakrętka | ST4,8-11-ZN | X | 07129904217 | $0.25 | Shop at ECS Tuning | ||||
| X=15.5 Y=11 Z=1.0 | ||||||||||
| 01 | Nakrętka | M6 | X | 07147133884 | $0.36 | Shop at ECS Tuning | ||||
| X=19.2 Y=12.5 Z=0.9 | ||||||||||
| 01 | Nakrętka | ST 4,8-7-ZNS3 | X | 07129904226 | $0.09 | Shop at ECS Tuning | ||||
| X=16 Y=11 Z=0.6 | ||||||||||
| 01 | Nakrętka | ST4,2-1-ZNS3 | X | 07129904220 | $0.09 | Shop at ECS Tuning | ||||
| X=16 Y=11 Z=3.0 | ||||||||||
| 01 | Nakrętka | ST4,8-9-ZNS3 | X | 07129904150 | $0.25 | Shop at ECS Tuning | ||||
| X=22.5 Y=16 Z=4.5 | ||||||||||
| 01 | Nakrętka | ST6,3-3 | X | 07129925744 | $0.22 | Zakończono | Shop at ECS Tuning | |||
| X=45 Y=22 | ||||||||||
| 03 | Nakrętka spawana | M16X1.5 | X | 41218120637 | $1.09 | Shop at ECS Tuning | ||||
| X=19 Y=17.7 | ||||||||||
| 03 | Nakrętka spawana | M6 | X | 41611906495 | $0.37 | Shop at ECS Tuning | ||||
| X=45 Y=20 | ||||||||||
| 03 | Nakrętka spawana | M8 | X | 07149115672 | Shop at ECS Tuning | |||||
| X=40 Y=13 | ||||||||||
| 03 | Nakrętka spawana | M6 | X | 54218195236 | $0.42 | Zakończono | Shop at ECS Tuning | |||
| X=28 Y=28 | ||||||||||
| 03 | Nakrętka spawana | M8 | X | 32311157974 | $1.63 | Shop at ECS Tuning | ||||
| X=32 Y=26 | ||||||||||
| 03 | Nakrętka spawana | M8 | X | 32311159024 | $1.63 | Shop at ECS Tuning | ||||
| X=48, Y=13 | ||||||||||
| 03 | Nakrętka kołnierzowa | M6 | X | 41117064480 | Shop at ECS Tuning | |||||
| X=16 Y=12 | ||||||||||
| 04 | Nakrętka | ST3,5-2 | X | 07129926105 | $0.09 | Shop at ECS Tuning | ||||
| X=28.5 Y=16 | ||||||||||
| 04 | Nakrętka | ST8-1 | X | 07129926117 | $0.24 | Zakończono | Shop at ECS Tuning | |||
| X=33 Y=10 | ||||||||||
| 04 | Nakrętka | ST4,8-1 | X | 07129926108 | $0.20 | Shop at ECS Tuning | ||||
| X=3.5 Y=3.5 Z=4.1 | ||||||||||
| 05 | Nakrętka spawana | M4 | X | 07129925906 | $0.49 | Shop at ECS Tuning | ||||
| X=10 Y=10 Z=5.8 | ||||||||||
| 05 | Nakrętka spawana | M6 | X | 07129904896 | $0.09 | Shop at ECS Tuning | ||||
| X=26.5 Y=16 Z=2.0 | ||||||||||
| 06 | nakrętka C-Clip | M6 | X | 07147151144 | $0.74 | Shop at ECS Tuning | ||||
| X=17.1 Y=14 Z=1.2 | ||||||||||
| 06 | Uchwyt nakrętki | M6 | X | 51212291986 | $0.42 | Zakończono | Shop at ECS Tuning | |||
| X=24 Y=14.5 Z=1.0 | ||||||||||
| 06 | Uchwyt nakrętki | M6 | X | 52101828543 | $1.15 | Shop at ECS Tuning | ||||
| X=23 Y=14.5 Z=3.5 | ||||||||||
| 06 | Uchwyt nakrętki | M6 | X | 07/2007 | 11142244519 | $1.95 | Zakończono | Shop at ECS Tuning | ||
| X=23 Y=14.5 Z=2.0 | ||||||||||
| 06 | Uchwyt nakrętki | M4 | X | 11712243019 | $8.72 | Shop at ECS Tuning | ||||
| X=17 Y=14 Z=1.2 | ||||||||||
| 06 | Uchwyt nakrętki | M6 | X | 61131243733 | $0.48 | Shop at ECS Tuning | ||||
| X=24.1 Y=16 Z=4.0 | ||||||||||
| 06 | nakrętka C-Clip | M6-ZNS3 | X | 51127070202 | $1.00 | Shop at ECS Tuning | ||||
| X=21 Y=15 Z=4.3 | ||||||||||
| 06 | Nakrętka | M5 | X | 61131372033 | $1.37 | Shop at ECS Tuning | ||||
| X=17.1 Y=15 Z=4.3 | ||||||||||
| 06 | Nakrętka wtykowa | M5 | X | 46637658638 | $1.12 | Shop at ECS Tuning | ||||
| X=17 Y=14.5 Z=2.0 | ||||||||||
| 06 | Uchwyt nakrętki | M5 | X | 51161849299 | $0.98 | Shop at ECS Tuning | ||||
| 06 | Uchwyt nakrętki | M6 | X | 52532303110 | $1.55 | Zakończono | Shop at ECS Tuning | |||
| X=17 Y=14.5 Z=1.0 | ||||||||||
| 06 | Nakrętka | M6 | X | 07147133884 | $0.36 | Shop at ECS Tuning | ||||
| 07 | Skrzynka Prestol | ST4,2 | X | 07129901743 | Shop at ECS Tuning | |||||
| X=10.5 Y=11.3 Z=18 | ||||||||||
| 07 | Skrzynka Prestol | ST4,8-2 | X | 07129904323 | $0.27 | Shop at ECS Tuning | ||||
| 07 | Skrzynka Prestol | A5,6 | X | 07129925770 | $1.15 | Zakończono | Shop at ECS Tuning | |||
| X=7.2 Y=13.8 Z=15.5 | ||||||||||
| 07 | Skrzynka Prestol | ST6,3-ZNS | X | 07/2008 | 07129901748 | $0.25 | Zakończono | Shop at ECS Tuning | ||
| X=6.0 Y=9.3 Z=9.0 | ||||||||||
| 07 | Skrzynka Prestol | ST4,2 | X | 07129901744 | Shop at ECS Tuning | |||||
| X=7.6 Y=9.3 Z=15 | ||||||||||
| 07 | Skrzynka Prestol | ST4,2 | X | 07/2008 | 07129925754 | $0.19 | Shop at ECS Tuning | |||
| X=28 Y=18 | ||||||||||
| 08 | nakrętka C-Clip | M8-ZNS3 | X | 61332346555 | $1.87 | Shop at ECS Tuning | ||||
| X=26.5 Y=18 | ||||||||||
| 08 | Nakrętka | M8 | X | 46512333345 | $0.87 | Shop at ECS Tuning | ||||
| X=13 Y=11 | ||||||||||
| 08 | Nakrętka | M6 | X | 17111460791 | $4.72 | Shop at ECS Tuning | ||||
| X=12.7 Y=8.7 | ||||||||||
| 08 | Nakrętka | M5 | X | 07129926507 | $0.75 | Zakończono | Shop at ECS Tuning | |||
| 08 | Nakrętka | M6 | X | 07129926512 | $0.75 | Shop at ECS Tuning | ||||
| X=7.0 Y=7.0 Z=11 | ||||||||||
| 09 | Nakrętka | ST 4.8 | X | 63121374075 | $0.23 | Shop at ECS Tuning | ||||
| X=9.5 Y=9.5 Z=18.2 | ||||||||||
| 09 | Nakrętka | ST 6.3 | X | 64121379221 | $0.60 | Shop at ECS Tuning | ||||
| X=7.0 Y=7.0 Z=14.1 | ||||||||||
| 09 | Nakrętka | ST 4.8 WEISS | X | 63171367868 | $0.60 | Shop at ECS Tuning | ||||
| 09 | Nakrętka | ST 4.8 GRAU | X | 63171386461 | $2.28 | Shop at ECS Tuning | ||||
| 09 | Nakrętka | ST 4.8 SCHWARZ | X | 65131379744 | $0.18 | Shop at ECS Tuning | ||||
| X=6.7 Y=6.5 Z=6.3 | ||||||||||
| 09 | Nakrętka | X | 46631453058 | $0.75 | Shop at ECS Tuning | |||||
| X=6.2 Y=6.2 Z=7.0 | ||||||||||
| 09 | Nakrętka | ST 3.5 | X | 51451935596 | $0.23 | Shop at ECS Tuning | ||||
| X=9.0 Y=9.0 Z=15 | ||||||||||
| 09 | Nakrętka | X | 51418108818 | $0.39 | Shop at ECS Tuning | |||||
| X=9.0 Y=7.0 Z=7.3 | ||||||||||
| 09 | Nakrętka | TS 4,2 - TS 4,8 | X | 51718242741 | $0.32 | Shop at ECS Tuning | ||||
| X=12 Y=9.0 Z=8.0 | ||||||||||
| 09 | Nakrętka | TS 4 | X | 51321960663 | $0.32 | Shop at ECS Tuning | ||||
| X=5.1 Y=5.1 Z=5.0 | ||||||||||
| 09 | Nakrętka | TS 3.5 | X | 72118123852 | $1.32 | Shop at ECS Tuning | ||||
| 10 | Stalowa wkładka gwintowana | M8 | X | 41007499642 | Shop at ECS Tuning | |||||
| 10 | Stalowa wkładka gwintowana | M10 | X | 41007499645 | Shop at ECS Tuning | |||||
| 10 | Stalowa wkładka gwintowana | M12 | X | 41007499646 | Shop at ECS Tuning | |||||
| 10 | Stalowa wkładka gwintowana | M14 | X | 41007499647 | Shop at ECS Tuning | |||||
Uwagi
- Zakończono = część wycofana z produkcji.
