Szkielet boczny for BMW 7 Series E65 745i (2003)

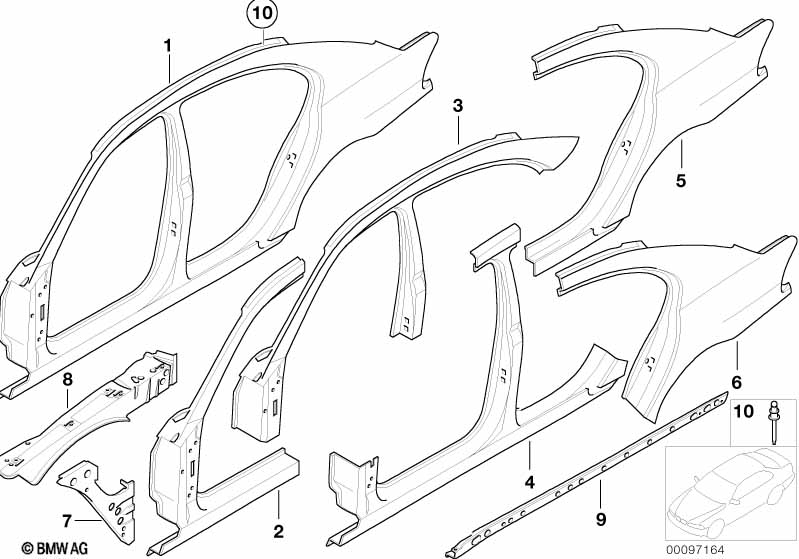

This Szkielet boczny technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Uwaga! Należy dodatkowo zamówić kształtki. |
|||||||||
| 01 | Bok nadwozia lewy | 1 | 41217044853 | $1326.47 | Zakończono | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| 01 | Bok nadwozia prawy | 1 | 41217044854 | $1326.47 | Zakończono | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| -- | Przy.pom.do pozycj.sworz.z łbem teowym | 1 | 41212460176 | Shop at ECS Tuning | ||||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Masa uszczelniająca D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Trzpień spawany T | L=5,4MM | 20 | 41318412638 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| 02 | Słupek A zewn., lewy | 1 | 41217044883 | $1009.56 | Zakończono | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| 02 | Słupek A zewn. prawy | 1 | 41217044884 | $1009.56 | Zakończono | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| -- | Przy.pom.do pozycj.sworz.z łbem teowym | 1 | 41212460176 | Shop at ECS Tuning | ||||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Masa uszczelniająca D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Trzpień spawany T | L=5,4MM | 10 | 41318412638 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| 03 | Rama dachowa lewa | 1 | 41217045683 | $860.16 | Zakończono | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| 03 | Rama dachowa prawa | 1 | 41217045684 | $860.16 | Zakończono | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| -- | Przy.pom.do pozycj.sworz.z łbem teowym | 1 | 41212460176 | Shop at ECS Tuning | ||||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Trzpień spawany T | L=5,4MM | 10 | 41318412638 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| 04 | Słupek B z el. progu, lewy | 1 | 41217045679 | $999.33 | Zakończono | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| 04 | Słupek B z el. progu, prawy | 1 | 41217045680 | $999.33 | Zakończono | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| -- | Przy.pom.do pozycj.sworz.z łbem teowym | 1 | 41212460176 | Shop at ECS Tuning | ||||||
| -- | Masa uszczelniająca D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Trzpień spawany T | L=5,4MM | 10 | 41318412638 | Shop at ECS Tuning | |||||
| 05 | Panel boczny, tylny, lewy | 1 | 41217045677 | $698.90 | Shop at ECS Tuning | |||||
| Konieczne do naprawy | ||||||||||
| 05 | Panel boczny, tylny, prawy | 1 | 41217045678 | $698.90 | Shop at ECS Tuning | |||||
| Konieczne do naprawy | ||||||||||
| -- | Przy.pom.do pozycj.sworz.z łbem teowym | 1 | 41212460176 | Shop at ECS Tuning | ||||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Masa uszczelniająca D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Trzpień spawany T | L=5,4MM | 10 | 41318412638 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| 06 | Element błotnika tylnego lewego | 1 | 41217056491 | $533.46 | Shop at ECS Tuning | |||||
| Konieczne do naprawy | ||||||||||
| 06 | Element błotnika tylnego prawego | 1 | 41217056492 | $533.46 | Shop at ECS Tuning | |||||
| Konieczne do naprawy | ||||||||||
| -- | Przy.pom.do pozycj.sworz.z łbem teowym | 1 | 41212460176 | Shop at ECS Tuning | ||||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Masa uszczelniająca D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Trzpień spawany T | L=5,4MM | 10 | 41318412638 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| 07 | Łącznik blaszany bocznej ramy, lewy | 1 | 41217044847 | $36.32 | Zakończono | Shop at ECS Tuning | ||||
| 07 | Łącznik blaszany bocznej ramy, prawy | 1 | 41217044848 | $36.32 | Shop at ECS Tuning | |||||
| 08 | Dźwigar podporowy wnęki koła zew. lewy | 1 | 41117044849 | $237.63 | Zakończono | Shop at ECS Tuning | ||||
| 08 | Dźwigar podporowy wnęki koła zew. prawy | 1 | 41117044850 | $237.63 | Shop at ECS Tuning | |||||
| 09 | Nasadka progu, zewn. lewa | 1 | 41217049941 | $108.88 | Zakończono | Shop at ECS Tuning | ||||
| tylko w połączeniu z Kształtka |
||||||||||
| 09 | Nasadka progu, zewn. prawa | 1 | 41217049942 | $108.88 | Zakończono | Shop at ECS Tuning | ||||
| tylko w połączeniu z Kształtka |
||||||||||
| Grubość materiału / strefa zacisku 0,8 - 2,5mm |
||||||||||
| 10 | Nit naprawczy do sworznia T | 2,4X5MM | X | 07/2005 | 07147075520 | $3.46 | Zakończono | Shop at ECS Tuning | ||
| 10 | Nit naprawczy do sworznia T | 2,4X5MM | X | 07148497787 | Zakończono | Shop at ECS Tuning | ||||
| Grubość materiału / strefa zacisku 2,5 - 6,0mm |
||||||||||
| 10 | Nit naprawczy do sworznia T | 2,4X8,5MM | X | 07148497788 | Shop at ECS Tuning | |||||
Uwagi
- Zakończono = część wycofana z produkcji.
