Ściana boczna/Okładzina tylna for BMW 7 Series E65 745i (2003)

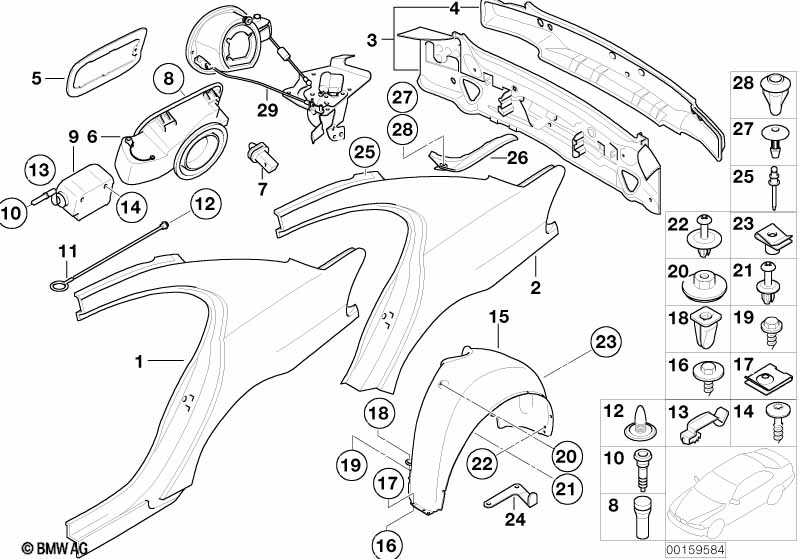

This Ściana boczna/Okładzina tylna technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Panel boczny, tylny, lewy | 1 | 41217045677 | $698.90 | Shop at ECS Tuning | |||||
| Konieczne do naprawy | ||||||||||
| 01 | Panel boczny, tylny, prawy | 1 | 41217045678 | $698.90 | Shop at ECS Tuning | |||||
| Konieczne do naprawy | ||||||||||
| -- | Przy.pom.do pozycj.sworz.z łbem teowym | 1 | 41212460176 | Shop at ECS Tuning | ||||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Masa uszczelniająca D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Trzpień spawany T | L=5,4MM | 10 | 41318412638 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| 02 | Element błotnika tylnego lewego | 1 | 41217056491 | $533.46 | Shop at ECS Tuning | |||||
| Konieczne do naprawy | ||||||||||
| 02 | Element błotnika tylnego prawego | 1 | 41217056492 | $533.46 | Shop at ECS Tuning | |||||
| Konieczne do naprawy | ||||||||||
| -- | Przy.pom.do pozycj.sworz.z łbem teowym | 1 | 41212460176 | Shop at ECS Tuning | ||||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Masa uszczelniająca D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| -- | Trzpień spawany T | L=5,4MM | 10 | 41318412638 | Shop at ECS Tuning | |||||
| tylko w połączeniu z Kształtka |
||||||||||
| 03 | Pas tylny kompletny | 1 | 41347044869 | $621.17 | Shop at ECS Tuning | |||||
| tylko w połączeniu z | ||||||||||
| -- | Płyta zamyk. pokrywy lamp tyln. lewa | 1 | 41147012071 | $3.85 | Zakończono | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| -- | Płyta zamyk. pokrywy lamp tyln. prawa | 1 | 41147012072 | $3.85 | Zakończono | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| -- | Masa uszczelniająca D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| 04 | Panel pasa tylnego, zewnętrzny | 1 | 41007176635 | $207.06 | Zakończono | Shop at ECS Tuning | ||||
| 05 | Klapka wlewu paliwa | 1 | 51177010539 | $35.52 | Shop at ECS Tuning | |||||
| 06 | Osłona | 1 | 51177003915 | $51.13 | Shop at ECS Tuning | |||||
| 07 | Odbojnik z wyrzutnikiem | 1 | 51178228939 | $7.63 | Shop at ECS Tuning | |||||
| 08 | Zaślepka | 4 | 51177044256 | $1.02 | Shop at ECS Tuning | |||||
| 09 | Siłownik pokrywy wlewu | 1 | 03/2003 | 67116987638 | $57.47 | Shop at ECS Tuning | ||||
| 10 | Tuleja | 1 | 51257026135 | $2.88 | Shop at ECS Tuning | |||||
| 11 | Cięgno sterowania awaryjnego | 1 | 51258234140 | $1.23 | Shop at ECS Tuning | |||||
| 12 | Mechanizm awaryjny | 1 | 51258234143 | $0.93 | Shop at ECS Tuning | |||||
| 14 | Śruba Torx do tworzyw sztucznych | L=16MM | 2 | 07146958583 | $0.25 | Shop at ECS Tuning | ||||
| 15 | Osłona wnęki koła, tylna lewa | 1 | 03/2005 | 51718223377 | $70.13 | Zakończono | Shop at ECS Tuning | |||
| 15 | Osłona nadkola, tylna, prawa | 1 | 03/2005 | 51718223378 | $70.13 | Zakończono | Shop at ECS Tuning | |||
| 16 | Blachowkręt | ST 4,8X18 SW8 | 6 | 07147129161 | $0.25 | Shop at ECS Tuning | ||||
| 17 | Nakrętka | ST4,8-9-ZNS3 | 6 | 07129904150 | $0.25 | Shop at ECS Tuning | ||||
| 18 | Nakrętka | ST 4.8 WEISS | 4 | 63171367868 | $0.60 | Shop at ECS Tuning | ||||
| 19 | Śruba z łbem sześciokątnym z podkł. | ST4,8X16MM | 4 | 07147129160 | $0.36 | Shop at ECS Tuning | ||||
| 20 | Nakrętka z tworzywa sztucznego | 2 | 51711958025 | $0.26 | Shop at ECS Tuning | |||||
| 21 | Nit rozprężny | D=11,3MM | 2 | 51717001494 | $0.82 | Shop at ECS Tuning | ||||
| 22 | Nit rozprężny | D=7,5MM | 4 | 51481915964 | $0.43 | Shop at ECS Tuning | ||||
| 23 | Blachowkręt samogwintujący | ST4, 8X16MM | 2 | 51419143799 | $0.22 | Shop at ECS Tuning | ||||
| 24 | Uchwyt | 1 | 51717055399 | $4.09 | Shop at ECS Tuning | |||||
| Grubość materiału / strefa zacisku 2,5 - 6,0mm |
||||||||||
| 25 | Nit naprawczy do sworznia T | 2,4X8,5MM | X | 07148497788 | Shop at ECS Tuning | |||||
| Grubość materiału / strefa zacisku 0,8 - 2,5mm |
||||||||||
| 25 | Nit naprawczy do sworznia T | 2,4X5MM | X | 07/2005 | 07147075520 | $3.46 | Zakończono | Shop at ECS Tuning | ||
| 25 | Nit naprawczy do sworznia T | 2,4X5MM | X | 07148497787 | Zakończono | Shop at ECS Tuning | ||||
| 26 | Osłona rynienki odpływowej lewa | 1 | 51717033259 | $12.17 | Zakończono | Shop at ECS Tuning | ||||
| 26 | Osłona rynienki odpływowej prawa | 1 | 51717033260 | $12.17 | Shop at ECS Tuning | |||||
| 27 | Zaczep - górna część | 2 | 51717048316 | $1.45 | Shop at ECS Tuning | |||||
| 28 | Zaczep - dolna część | 2 | 51717049175 | $0.55 | Shop at ECS Tuning | |||||
Uwagi
- Zakończono = część wycofana z produkcji.
