Dno bagażnika/Wnęka koła tylna for BMW MINI Clubman R55 Cooper (2006)

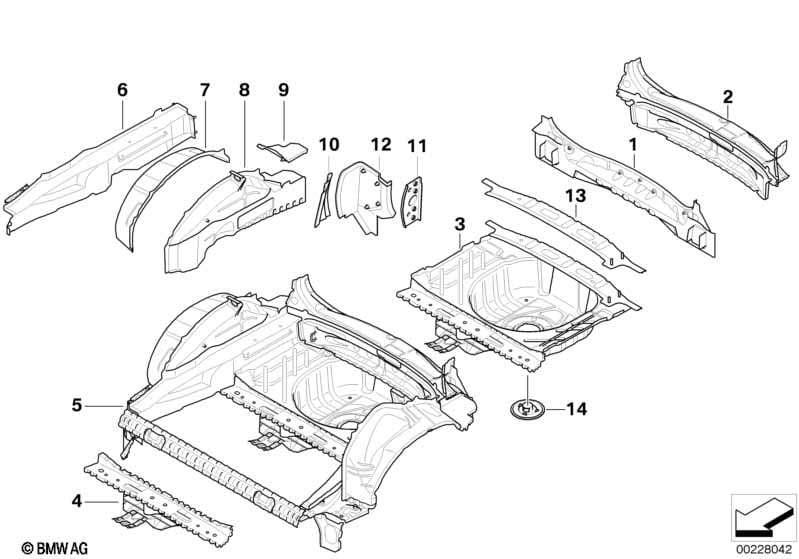

This Dno bagażnika/Wnęka koła tylna technical drawing provides a detailed breakdown of the assembly for the MINI Clubman R55 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2006.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Przeprowadzane za pomocą techniki naprawczej klejenia/nitowania. pasuje tylko do Wymiana części zewnętrznej i wewnętrznej pasa tylnego Numer AW 41 34 060 |
||||||||||
| 01 | Panel pasa tylnego, zewnętrzny | 1 | 41002757231 | $146.11 | Shop at ECS Tuning | |||||
| tylko w połączeniu z | ||||||||||
| -- | Śruba | SF PLUS M5X15 | 2 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| Konieczne do naprawy | ||||||||||
| -- | Pas tylny, wewnętrzny | 1 | 41002757232 | $225.81 | Shop at ECS Tuning | |||||
| Konieczne do naprawy | ||||||||||
| -- | Nit jednostronny N3 | 11 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Nit wykr. N4 | 8 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Klej do nadwozia K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| Przeprowadzane za pomocą techniki naprawczej klejenia/nitowania. pasuje tylko do Wymiana części zewnętrznej pasa tylnego Numer AW 41 34 037 |
||||||||||
| 01 | Panel pasa tylnego, zewnętrzny | 1 | 41002757231 | $146.11 | Shop at ECS Tuning | |||||
| Konieczne do naprawy | ||||||||||
| -- | Nit jednostronny N3 | 11 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Nit wykr. N4 | 8 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Klej do nadwozia K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| Przeprowadzane za pomocą techniki naprawczej klejenia/nitowania. pasuje tylko do Wymiana części zewnętrznej i wewnętrznej pasa tylnego Numer AW 41 34 060 |
||||||||||
| 02 | Pas tylny, wewnętrzny | 1 | 41002757232 | $225.81 | Shop at ECS Tuning | |||||
| tylko w połączeniu z | ||||||||||
| -- | Nit jednostronny N3 | 30 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Śruba | SF PLUS M5X15 | 2 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Nit wykr. N4 | 14 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Klej do nadwozia K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| -- | Panel pasa tylnego, zewnętrzny | 1 | 41002757231 | $146.11 | Shop at ECS Tuning | |||||
| 03 | Podłoga bagażnika | 1 | 41002757221 | $445.36 | Shop at ECS Tuning | |||||
| 04 | Belka poprz. podłogi bagażnika dolna | 1 | 41002757225 | $215.67 | Shop at ECS Tuning | |||||
| 05 | Zabudowa tylna | 1 | 41002757200 | $803.03 | Shop at ECS Tuning | |||||
| 06 | Wspornik tylnej osi, dolna cz., lewy | 1 | 41002757229 | $343.84 | Shop at ECS Tuning | |||||
| 06 | Wspornik tylnej osi, dolna cz., prawy | 1 | 41002757230 | $343.84 | Shop at ECS Tuning | |||||
| 07 | Wnęka koła tylna, zewn. połowa, lewa | 1 | 41002757215 | $77.81 | Shop at ECS Tuning | |||||
| 07 | Wnęka koła tylna, zewn. połowa, prawa | 1 | 41002757216 | $77.81 | Shop at ECS Tuning | |||||
| 08 | Wnęka koła tylna lewa | 1 | 41002757217 | $307.97 | Shop at ECS Tuning | |||||
| 08 | Wnęka koła tylna prawa | 1 | 41002757218 | $307.97 | Shop at ECS Tuning | |||||
| 09 | Przedłużenie ściany bocznej tylne lewe | 1 | 41002757219 | $36.83 | Shop at ECS Tuning | |||||
| 09 | Przedłużenie ściany bocznej tylne prawe | 1 | 41002757220 | $36.83 | Shop at ECS Tuning | |||||
| 10 | Wspornik słupka C z lewej strony | 1 | 41212758143 | $17.89 | Shop at ECS Tuning | |||||
| 10 | Wspornik słupka C z prawej strony | 1 | 41212758144 | $17.89 | Shop at ECS Tuning | |||||
| 11 | Blacha wzmacniająca lewa | 1 | 41212758139 | $9.16 | Shop at ECS Tuning | |||||
| 11 | Blacha wzmacniająca prawa | 1 | 41212758140 | $9.16 | Shop at ECS Tuning | |||||
| 12 | Osłona słupka C, wewn. dolna lewa | 1 | 41212758141 | $38.86 | Shop at ECS Tuning | |||||
| 12 | Osłona słupka C, wewn. dolna prawa | 1 | 41212758142 | $38.86 | Shop at ECS Tuning | |||||
| 13 | Belka poprzeczna podłogi bagażn., tylna | 1 | 41007250054 | $97.30 | Shop at ECS Tuning | |||||
| 14 | Wspornik uchwytu koła zapasowego | 1 | 51718223441 | $5.68 | Shop at ECS Tuning | |||||
