Obudowa przednia for BMW 5 Series E39 520d

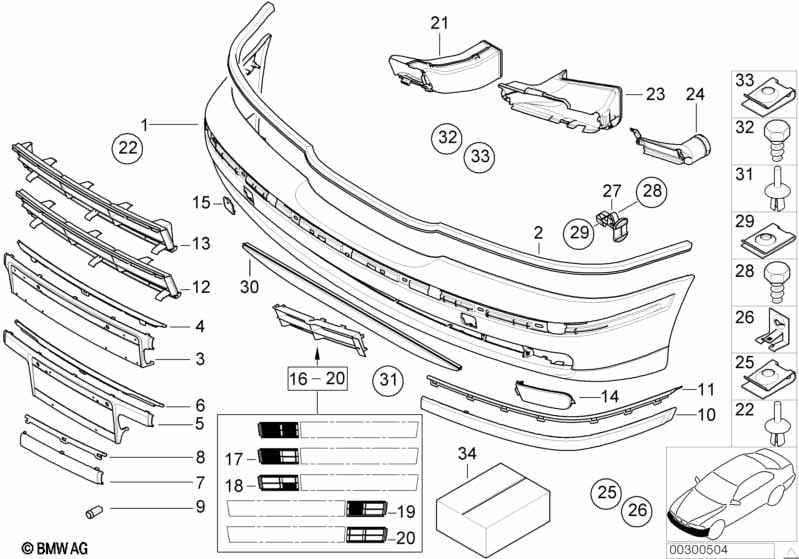

This Obudowa przednia technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 520d. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Pakiet aero. przedni Performance, grunt. | 1 | 09/2000 | 51118208313 | $447.15 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Kpl. elem. montażow. zderzaka przedniego | VALUE PARTS | 1 | 09/2000 | 51112294577 | Zakończono | Shop at ECS Tuning | |||
| 01 | Zderzak przedni lakierowany | CODE - UNI/MET. | 1 | 09/2000 | 51119069172 | Zakończono, +podst | Shop at ECS Tuning | |||
| tylko w połączeniu z | ||||||||||
| -- | Kpl. elem. montażow. zderzaka przedniego | VALUE PARTS | 1 | 09/2000 | 51112294577 | Zakończono | Shop at ECS Tuning | |||
| Przy zamawianiu podać kod koloru | ||||||||||
| Dla samochodów z Inst.czyszcz.refl./Czyszcz. intensywne lub Spryskiwacze reflektorów |
S500A=Tak S502A=Tak |
|||||||||
| 01 | Pakiet aero. przedni Performance, grunt. | 1 | 09/2000 | 51117030921 | $470.32 | Zakończono | Shop at ECS Tuning | |||
| tylko w połączeniu z | ||||||||||
| -- | Kpl. elem. montażow. zderzaka przedniego | VALUE PARTS | 1 | 09/2000 | 51112294577 | Zakończono | Shop at ECS Tuning | |||
| 01 | Zderzak przedni lakierowany | CODE - UNI/MET. | 1 | 09/2000 | 51110017586 | Zakończono | Shop at ECS Tuning | |||
| tylko w połączeniu z | ||||||||||
| -- | Kpl. elem. montażow. zderzaka przedniego | VALUE PARTS | 1 | 09/2000 | 51112294577 | Zakończono | Shop at ECS Tuning | |||
| Przy zamawianiu podać kod koloru | ||||||||||
| 02 | Uszczelka | 2125MM | 1 | 09/2000 | 51118191149 | $14.67 | Shop at ECS Tuning | |||
| 03 | Podkładka | 1 | 09/2000 | 51118226563 | $21.75 | Shop at ECS Tuning | ||||
| Dla samochodów z Shadow-Line |
S339A=Tak |
|||||||||
| 03 | Podkładka | 1 | 09/2000 | 51118159357 | $19.37 | Shop at ECS Tuning | ||||
| Dla samochodów z Shadow-Line |
=Nie |
|||||||||
| 04 | Osłona | 1 | 09/2000 | 51118226557 | $21.30 | Shop at ECS Tuning | ||||

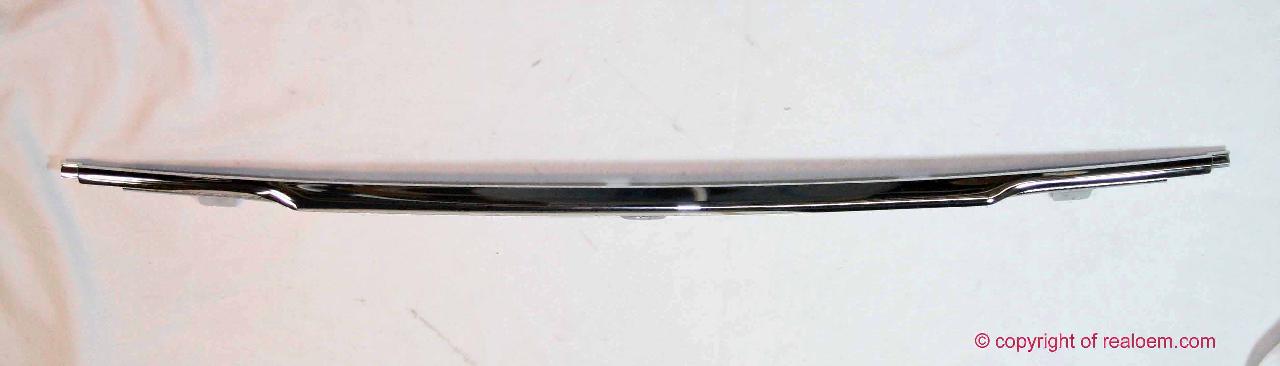

| 06 | Osłona | 1 | 09/2000 | 51118226558 | $23.10 | Shop at ECS Tuning | ||||
| 09 | Klin | 1 | 09/2000 | 51118118634 | $0.66 | Shop at ECS Tuning | ||||

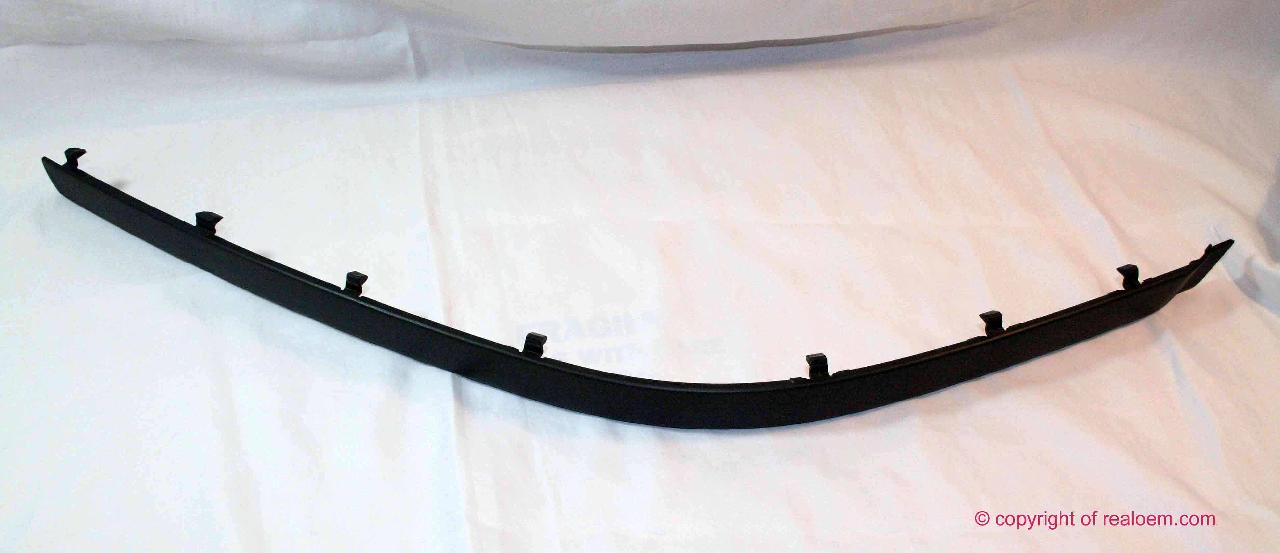

| 10 | Listwa zderzaka przednia lewa | 1 | 09/2000 | 51118226561 | $16.55 | Shop at ECS Tuning | ||||

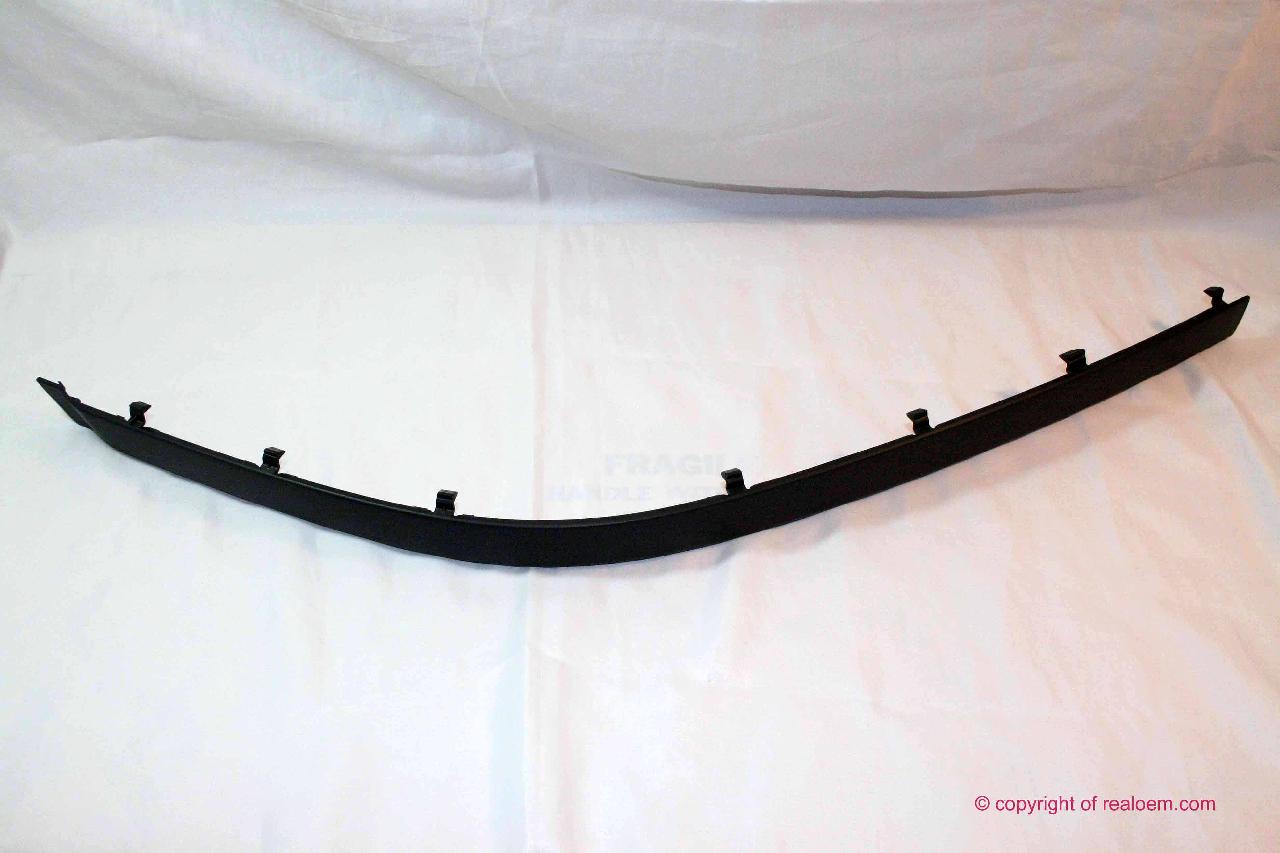

| 10 | Listwa zderzaka przednia prawa | 1 | 09/2000 | 51118226562 | $16.55 | Shop at ECS Tuning | ||||
| Dla samochodów z Shadow-Line |
S339A=Tak |
|||||||||
| 10 | Listwa zderzaka przednia lewa | 1 | 09/2000 | 51118159351 | $16.55 | Shop at ECS Tuning | ||||
| 10 | Listwa zderzaka przednia prawa | 1 | 09/2000 | 51118159352 | $16.55 | Shop at ECS Tuning | ||||
| Dla samochodów z Shadow-Line |
=Nie |
|||||||||

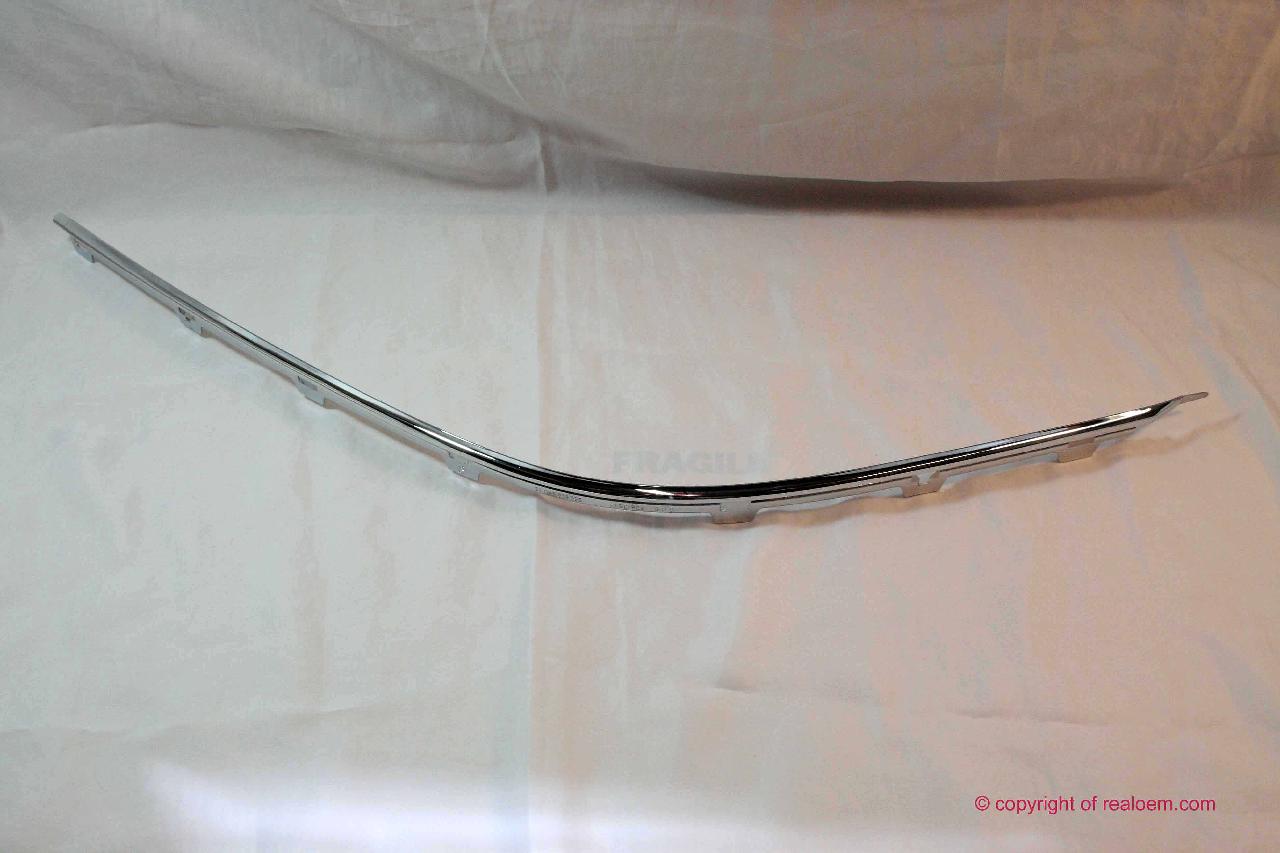

| 11 | Osłona lewa | 1 | 09/2000 | 51118226555 | $23.10 | Shop at ECS Tuning | ||||

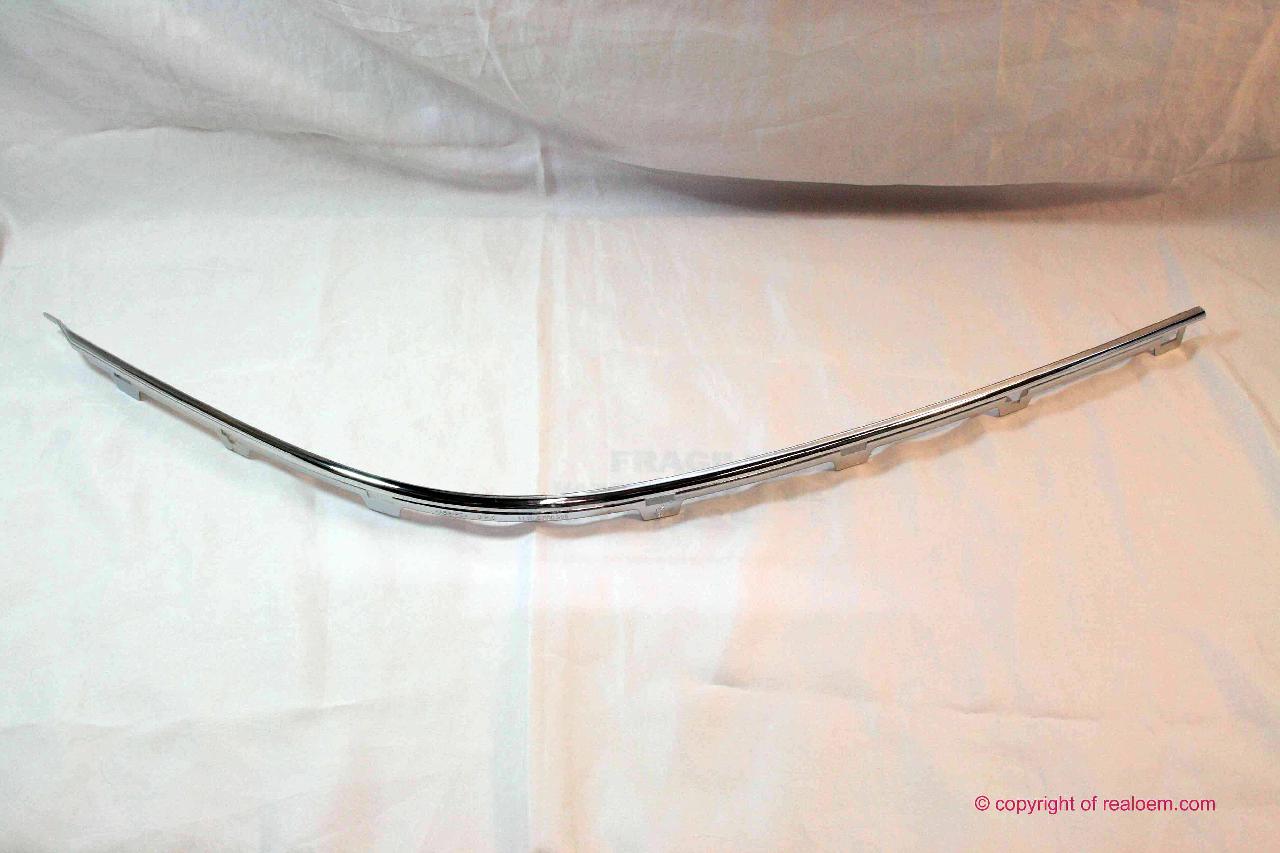

| 11 | Osłona prawa | 1 | 09/2000 | 51118226556 | $23.10 | Shop at ECS Tuning | ||||
| 12 | Krata zamknięta | 1 | 09/2000 | 51118235672 | $57.21 | Shop at ECS Tuning | ||||
| 13 | Kratka otwarta | 1 | 09/2000 | 51118235671 | $57.21 | Shop at ECS Tuning | ||||
| 14 | Osłona lewa | 1 | 02/1997 | 09/2000 | 51118235669 | $6.23 | Shop at ECS Tuning | |||
| 14 | Osłona prawa | 1 | 02/1997 | 09/2000 | 51118235670 | $6.23 | Zakończono | Shop at ECS Tuning | ||
| 15 | Zaślepka ucha holowniczego, gruntowana | 1 | 09/2000 | 51118212527 | $11.39 | Shop at ECS Tuning | ||||
| 15 | Zaślepka ucha holowniczego, lakierowana | CODE - UNI/MET. | 1 | 09/2000 | 51119069174 | $60.75 | Zakończono, +podst | Shop at ECS Tuning | ||
| Przy zamawianiu podać kod koloru | ||||||||||
| 16 | Kratka prawa | 1 | 09/2000 | 51118235638 | $28.63 | Shop at ECS Tuning | ||||
| 17 | Kratka prawa | 1 | 09/2000 | 51118235640 | $28.63 | Shop at ECS Tuning | ||||
| 18 | Kratka prawa | 1 | 09/2000 | 51118235642 | $28.63 | Shop at ECS Tuning | ||||
| 19 | Kratka lewa | 1 | 09/2000 | 51118235674 | $28.63 | Shop at ECS Tuning | ||||
| 20 | Kratka lewa | 1 | 09/2000 | 51118235673 | $28.63 | Shop at ECS Tuning | ||||
| 21 | Kanał powietrza ham., przedni lewy | 1 | 09/2000 | 51118174843 | $13.21 | Shop at ECS Tuning | ||||
| 21 | Kanał powietrza ham., przedni prawy | 1 | 09/2000 | 51118174844 | $13.21 | Shop at ECS Tuning | ||||
| 21 | Kanał powietrza ham., przedni lewy | 1 | 09/2000 | 51718220079 | $21.08 | Zakończono | Shop at ECS Tuning | |||
| 22 | Nit rozprężny | 12 | 09/2000 | 51118174185 | $0.30 | Shop at ECS Tuning | ||||
| 23 | Kanał powietrza lewy | 1 | 09/2000 | 51118174845 | $15.02 | Shop at ECS Tuning | ||||
| 23 | Kanał powietrza prawy | 1 | 09/2000 | 51118174846 | $15.02 | Shop at ECS Tuning | ||||
| 24 | Kanał powietrza alternatora | 1 | 09/2000 | 51118160855 | $10.26 | Shop at ECS Tuning | ||||
| 25 | Nakrętka | ST 4,8-8-ZNS | 4 | 09/2000 | 07129904227 | $0.27 | Shop at ECS Tuning | |||
| 26 | Klamra | 2 | 09/2000 | 51118207874 | $0.68 | Shop at ECS Tuning | ||||
| 27 | Mocowanie lewe | 1 | 09/2000 | 51118159361 | $4.86 | Shop at ECS Tuning | ||||
| 27 | Mocowanie prawe | 1 | 09/2000 | 51118159362 | $4.86 | Shop at ECS Tuning | ||||
| 28 | Blachowkręt z łbem sześciokątnym | ST6,3X16-R-U2-Z | 4 | 09/2000 | 07119905017 | $0.38 | Shop at ECS Tuning | |||
| 29 | Nakrętka | ST6,3-4 ZNS3 | 4 | 09/2000 | 07147144276 | $0.47 | Shop at ECS Tuning | |||
| 30 | Spojler przedni | 1 | 09/2000 | 51118216706 | $23.70 | Shop at ECS Tuning | ||||
| 31 | Nit rozprężny | D = 6MM | 4 | 09/2000 | 51111908077 | $0.30 | Shop at ECS Tuning | |||
| 32 | Blachowkręt | 4,2X16 | 4 | 09/2000 | 07119904265 | Shop at ECS Tuning | ||||
| 33 | Nakrętka | ST4,2-3-ZNS3 | 4 | 09/2000 | 07129904221 | $0.25 | Shop at ECS Tuning | |||
| 34 | Kpl. elem. montażow. zderzaka przedniego | VALUE PARTS | 1 | 09/2000 | 51112294577 | Zakończono | Shop at ECS Tuning | |||
Uwagi
- Zakończono = część wycofana z produkcji.
- +podst = plus opłata podstawowa (możliwość zwrócenia starej części).
