Obudowa bagażnika, boczna for BMW 5 Series E39 520i (1996)

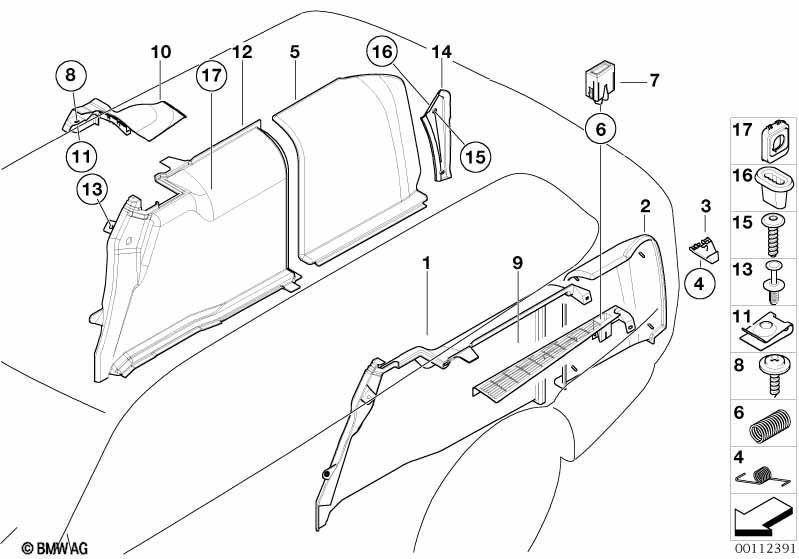

This Obudowa bagażnika, boczna technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Obudowa bagażnika lewa | SCHWARZ | 1 | 51478217133 | $101.52 | Shop at ECS Tuning | ||||
| 01 | Obudowa bagażnika lewa | GRAU | 1 | 51478217135 | $101.52 | Zakończono | Shop at ECS Tuning | |||
| 01 | Obudowa bagażnika lewa | MARINEBLAU | 1 | 51478217137 | $91.51 | Zakończono | Shop at ECS Tuning | |||
| 01 | Obudowa bagażnika lewa | DUNKELGRUEN | 1 | 51478217139 | $91.51 | Zakończono | Shop at ECS Tuning | |||
| 01 | Obudowa bagażnika lewa | SANDBEIGE | 1 | 51478217141 | $101.52 | Zakończono | Shop at ECS Tuning | |||
| 02 | Pokrywa wnęki bagażnika lewa | SCHWARZ | 1 | 51478217043 | $101.52 | Shop at ECS Tuning | ||||
| 02 | Pokrywa wnęki bagażnika lewa | GRAU | 1 | 51478217045 | $101.52 | Zakończono | Shop at ECS Tuning | |||
| 02 | Pokrywa wnęki bagażnika lewa | MARINEBLAU | 1 | 51478217047 | $91.51 | Zakończono | Shop at ECS Tuning | |||
| 02 | Pokrywa wnęki bagażnika lewa | DUNKELGRUEN | 1 | 51478217049 | $91.51 | Zakończono | Shop at ECS Tuning | |||
| 02 | Pokrywa wnęki bagażnika lewa | SANDBEIGE | 1 | 51478217051 | $101.52 | Zakończono | Shop at ECS Tuning | |||
| 03 | Dźwignia blokująca pokrywę bagażnika | SCHWARZ | 2 | 51478198061 | $3.47 | Zakończono | Shop at ECS Tuning | |||
| 04 | Sprężyna pokrywy bagażnika | 2 | 51478198062 | $5.88 | Shop at ECS Tuning | |||||
| 05 | Pokrywa wnęki bagażnika prawa | SCHWARZ | 1 | 51478217044 | $101.52 | Shop at ECS Tuning | ||||
| 05 | Pokrywa wnęki bagażnika prawa | GRAU | 1 | 51478217046 | $101.52 | Zakończono | Shop at ECS Tuning | |||
| 05 | Pokrywa wnęki bagażnika prawa | MARINEBLAU | 1 | 51478217048 | $101.52 | Zakończono | Shop at ECS Tuning | |||
| 05 | Pokrywa wnęki bagażnika prawa | DUNKELGRUEN | 1 | 51478217050 | $91.51 | Zakończono | Shop at ECS Tuning | |||
| 05 | Pokrywa wnęki bagażnika prawa | SANDBEIGE | 1 | 51478217052 | $101.52 | Shop at ECS Tuning | ||||
| Dla samochodów z Dodatkowe zasilanie energetyczne |
S146A=Tak |
|||||||||
| 05 | Obudowa bagażnika | GRAU | 1 | 51477057422 | $429.66 | Zakończono | Shop at ECS Tuning | |||
| 05 | Obudowa bagażnika | MARINEBLAU | 1 | 51477057424 | $429.66 | Zakończono | Shop at ECS Tuning | |||
| 05 | Obudowa bagażnika | ENGLISCHGRUEN | 1 | 51477057426 | $429.66 | Zakończono | Shop at ECS Tuning | |||
| 05 | Obudowa bagażnika | SANDBEIGE | 1 | 51477057428 | $429.66 | Zakończono | Shop at ECS Tuning | |||
| 05 | Obudowa bagażnika | SCHWARZ | 1 | 51478235174 | $429.66 | Zakończono | Shop at ECS Tuning | |||
| 06 | Sprężyna naciskowa | 2 | 32341156220 | $1.78 | Shop at ECS Tuning | |||||
| 07 | Przycisk lewy | SCHWARZ | 1 | 51478198063 | $5.75 | Zakończono | Shop at ECS Tuning | |||
| 07 | Przycisk prawy | SCHWARZ | 1 | 51478198064 | $5.75 | Shop at ECS Tuning | ||||
| 08 | Blachowkręt | ST4,8X19 | 4 | 07119904714 | $0.25 | Shop at ECS Tuning | ||||
| 09 | Kratka odpowietrzająca lewa | SCHWARZ | 1 | 51478217033 | $33.79 | Zakończono, +podst | Shop at ECS Tuning | |||
| 09 | Kratka odpowietrzająca prawa | SCHWARZ | 1 | 51478217034 | $33.79 | Shop at ECS Tuning | ||||
| 09 | Kratka odpowietrzająca lewa | GRAU | 1 | 51478217035 | $33.79 | Zakończono, +podst | Shop at ECS Tuning | |||
| 09 | Kratka odpowietrzająca prawa | GRAU | 1 | 51478217036 | $33.79 | Zakończono | Shop at ECS Tuning | |||
| 09 | Kratka odpowietrzająca lewa | MARINEBLAU | 1 | 51478217037 | $32.92 | Zakończono, +podst | Shop at ECS Tuning | |||
| 09 | Kratka odpowietrzająca prawa | MARINEBLAU | 1 | 51478217038 | $32.92 | Zakończono, +podst | Shop at ECS Tuning | |||
| 09 | Kratka odpowietrzająca lewa | DUNKELGRUEN | 1 | 51478217039 | $32.92 | Zakończono, +podst | Shop at ECS Tuning | |||
| 09 | Kratka odpowietrzająca prawa | DUNKELGRUEN | 1 | 51478217040 | $32.92 | Zakończono, +podst | Shop at ECS Tuning | |||
| 09 | Kratka odpowietrzająca lewa | SANDBEIGE | 1 | 51478217041 | $33.79 | Zakończono, +podst | Shop at ECS Tuning | |||
| 09 | Kratka odpowietrzająca prawa | SANDBEIGE | 1 | 51478217042 | $33.79 | +podst | Shop at ECS Tuning | |||
| 10 | Osłona pasa bezpieczeństwa lewa | SCHWARZ | 1 | 51478217123 | $23.83 | +podst | Shop at ECS Tuning | |||
| 10 | Osłona pasa bezpieczeństwa prawa | SCHWARZ | 1 | 51478217124 | $23.83 | +podst | Shop at ECS Tuning | |||
| 10 | Osłona pasa bezpieczeństwa lewa | GRAU | 1 | 51478217125 | $23.83 | Zakończono, +podst | Shop at ECS Tuning | |||
| 10 | Osłona pasa bezpieczeństwa prawa | GRAU | 1 | 51478217126 | $23.83 | +podst | Shop at ECS Tuning | |||
| 10 | Osłona pasa bezpieczeństwa lewa | MARINEBLAU | 1 | 51478217127 | $20.31 | Zakończono | Shop at ECS Tuning | |||
| 10 | Osłona pasa bezpieczeństwa prawa | MARINEBLAU | 1 | 51478217128 | $20.31 | Zakończono | Shop at ECS Tuning | |||
| 10 | Osłona pasa bezpieczeństwa lewa | DUNKELGRUEN | 1 | 51478217129 | $20.31 | Zakończono, +podst | Shop at ECS Tuning | |||
| 10 | Osłona pasa bezpieczeństwa prawa | DUNKELGRUEN | 1 | 51478217130 | $23.83 | Zakończono, +podst | Shop at ECS Tuning | |||
| 10 | Osłona pasa bezpieczeństwa lewa | SANDBEIGE | 1 | 51478217131 | $23.83 | Shop at ECS Tuning | ||||
| 10 | Osłona pasa bezpieczeństwa prawa | SANDBEIGE | 1 | 51478217132 | $23.83 | +podst | Shop at ECS Tuning | |||
| 11 | Nakrętka | ST 4,8-8-ZNS | 4 | 07129904227 | $0.27 | Shop at ECS Tuning | ||||
| 12 | Obudowa bagażnika prawa | SCHWARZ | 1 | 51478217134 | $101.52 | Zakończono | Shop at ECS Tuning | |||
| 12 | Obudowa bagażnika prawa | GRAU | 1 | 51478217136 | $101.52 | Zakończono | Shop at ECS Tuning | |||
| 12 | Obudowa bagażnika prawa | MARINEBLAU | 1 | 51478217138 | $91.51 | Zakończono | Shop at ECS Tuning | |||
| 12 | Obudowa bagażnika prawa | DUNKELGRUEN | 1 | 51478217140 | $91.51 | Zakończono | Shop at ECS Tuning | |||
| 12 | Obudowa bagażnika prawa | SANDBEIGE | 1 | 51478217142 | $101.52 | Zakończono | Shop at ECS Tuning | |||
| pasuje tylko do gniazdka 12V | ||||||||||
| 12 | Obudowa bagażnika prawa | SCHWARZ | 1 | 51477077850 | $91.51 | Shop at ECS Tuning | ||||
| 12 | Obudowa bagażnika prawa | GRAU | 1 | 51477077852 | $91.51 | Shop at ECS Tuning | ||||
| 12 | Obudowa bagażnika prawa | MARINEBLAU | 1 | 51477077854 | $91.51 | Zakończono | Shop at ECS Tuning | |||
| 12 | Obudowa bagażnika prawa | ENGLISCHGRÜN | 1 | 51477077856 | $91.51 | Zakończono | Shop at ECS Tuning | |||
| 12 | Obudowa bagażnika prawa | SANDBEIGE | 1 | 51477077858 | $91.51 | Shop at ECS Tuning | ||||
| 13 | Nit rozprężny | D = 8MM | 2 | 51471911992 | $0.40 | Shop at ECS Tuning | ||||
| 14 | Osłona lampy tylnej, lewa | SCHWARZ | 1 | 51718218925 | $12.17 | Zakończono | Shop at ECS Tuning | |||
| 14 | Osłona lampy tylnej, prawa | SCHWARZ | 1 | 51718218926 | $12.17 | Zakończono | Shop at ECS Tuning | |||
| 15 | Śruba | 4 | 62118375035 | $0.28 | Shop at ECS Tuning | |||||
| 16 | Końcówka | 12X6,3 | 4 | 51131840154 | $0.47 | Shop at ECS Tuning | ||||
| pasuje tylko do gniazdka 12V | ||||||||||
| 17 | Osłona gniazda | SCHWARZ | 1 | 51477077851 | $9.56 | Shop at ECS Tuning | ||||
Uwagi
- Zakończono = część wycofana z produkcji.
- +podst = plus opłata podstawowa (możliwość zwrócenia starej części).
