Obudowa przednia for BMW 5 Series E39 520d
This Obudowa przednia technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 520d. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Pakiet aero. przedni Performance, grunt. | 1 | 09/2000 | 51117005950 | $447.15 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Kpl. elem. montażow. zderzaka przedniego | VALUE PARTS | 1 | 09/2000 | 51112294577 | Zakończono | Shop at ECS Tuning | |||
| 01 | Zderzak przedni lakierowany | CODE - UNI/MET. | 1 | 09/2000 | 51110021320 | Zakończono | Shop at ECS Tuning | |||
| tylko w połączeniu z | ||||||||||
| -- | Kpl. elem. montażow. zderzaka przedniego | VALUE PARTS | 1 | 09/2000 | 51112294577 | Zakończono | Shop at ECS Tuning | |||
| Przy zamawianiu podać kod koloru | ||||||||||
| Dla samochodów z Inst.czyszcz.refl./Czyszcz. intensywne lub Spryskiwacze reflektorów |
S500A=Tak S502A=Tak |
|||||||||
| 01 | Pakiet aero. przedni Performance, grunt. | 1 | 09/2000 | 51117030922 | $470.32 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Kpl. elem. montażow. zderzaka przedniego | VALUE PARTS | 1 | 09/2000 | 51112294577 | Zakończono | Shop at ECS Tuning | |||
| 01 | Zderzak przedni lakierowany | CODE - UNI/MET. | 1 | 09/2000 | 51110017587 | Zakończono, +podst | Shop at ECS Tuning | |||
| tylko w połączeniu z | ||||||||||
| -- | Kpl. elem. montażow. zderzaka przedniego | VALUE PARTS | 1 | 09/2000 | 51112294577 | Zakończono | Shop at ECS Tuning | |||
| Przy zamawianiu podać kod koloru | ||||||||||
| 02 | Uszczelka | 2125MM | 2 | 09/2000 | 51118191149 | $14.67 | Shop at ECS Tuning | |||
| 03 | Podkładka gruntowana | 1 | 09/2000 | 51117005974 | $50.07 | Shop at ECS Tuning | ||||
| 03 | Podkładka lakierowana | CODE - UNI/MET. | 1 | 09/2000 | 51110021326 | $170.75 | Zakończono, +podst | Shop at ECS Tuning | ||
| Przy zamawianiu podać kod koloru | ||||||||||

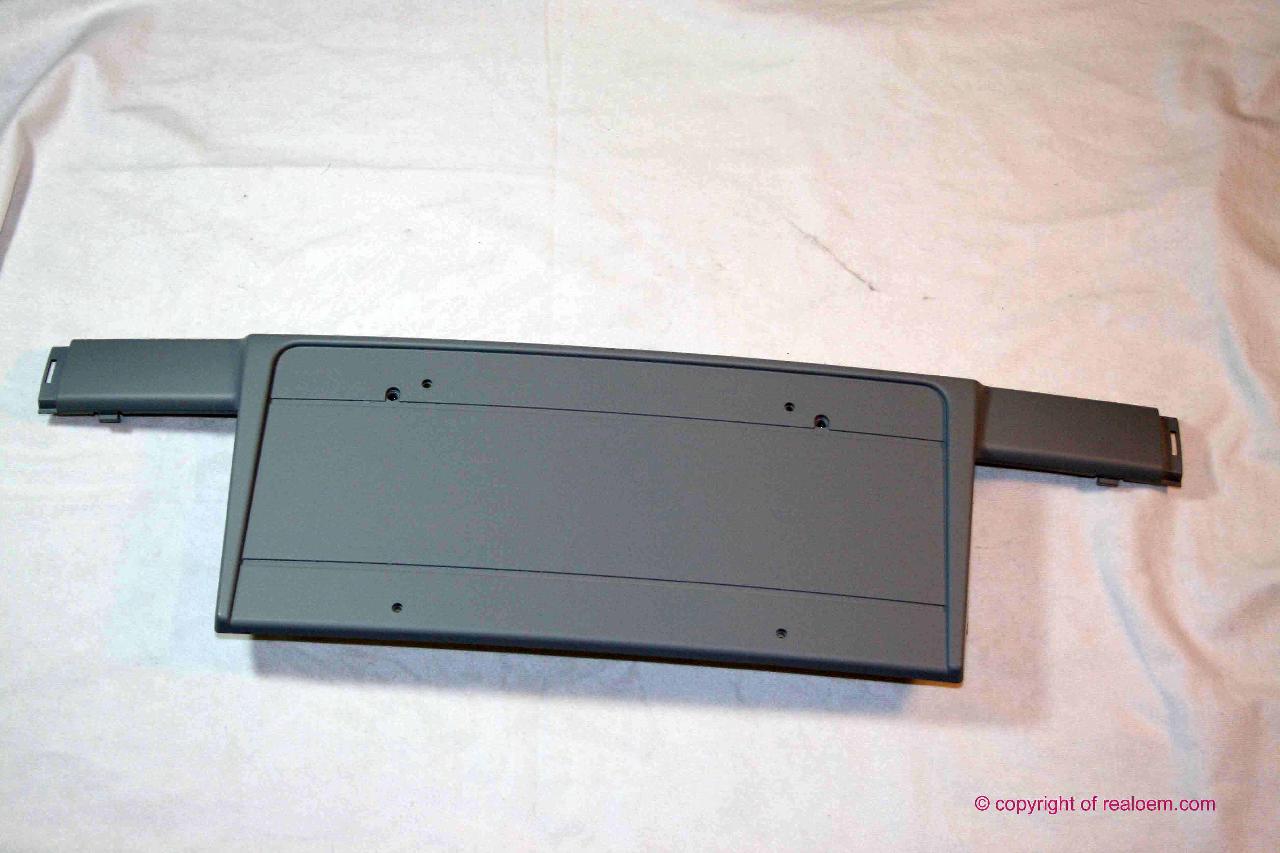

| 04 | Podkładka gruntowana | 1 | 09/2000 | 51117005978 | $43.72 | Shop at ECS Tuning | ||||
| 04 | Podkładka gruntowana | CHROM | 1 | 09/2000 | 51117005980 | $43.72 | Shop at ECS Tuning | |||
| Z mocowaniem do chromowanej osłony | ||||||||||
| Dla samochodów z Wersja krajowa Japonia |
L807A=Tak |
|||||||||
| 04 | Podkładka lakierowana | CODE - UNI/MET. | 1 | 09/2000 | 51110021327 | Zakończono, +podst | Shop at ECS Tuning | |||
| Przy zamawianiu podać kod koloru | ||||||||||
| 04 | Podkładka lakierowana | CODE - UNI/MET. | 1 | 09/2000 | 51110021328 | Zakończono, +podst | Shop at ECS Tuning | |||
| Z mocowaniem do chromowanej osłony Przy zamawianiu podać kod koloru |
||||||||||
| 05 | Osłona lewa | CHROM | 1 | 09/2000 | 51117005975 | $25.75 | Shop at ECS Tuning | |||
| 06 | Osłona prawa | CHROM | 1 | 09/2000 | 51117005976 | $25.75 | Shop at ECS Tuning | |||
| 07 | List. zderz. gruntowana | 1 | 09/2000 | 51117005985 | $23.45 | Shop at ECS Tuning | ||||
| 07 | List. zderz. gruntowana | CHROM | 1 | 09/2000 | 51117005987 | $23.45 | Shop at ECS Tuning | |||
| Z mocowaniem do chromowanej osłony | ||||||||||
| Dla samochodów z Wersja krajowa Japonia |
L807A=Tak |
|||||||||
| 07 | List. zderz. lakierowana | CODE - UNI/MET. | 1 | 09/2000 | 51110021337 | Zakończono, +podst | Shop at ECS Tuning | |||
| Przy zamawianiu podać kod koloru | ||||||||||
| 07 | List. zderz. lakierowana | CODE - UNI/MET. | 1 | 09/2000 | 51110021338 | Zakończono, +podst | Shop at ECS Tuning | |||
| Z mocowaniem do chromowanej osłony Przy zamawianiu podać kod koloru |
||||||||||
| 08 | Osłona | CHROM | 1 | 09/2000 | 51117005988 | $25.75 | Shop at ECS Tuning | |||
| 09 | Klin | X | 09/2000 | 51118118634 | $0.66 | Shop at ECS Tuning | ||||
| 10 | List. zderz. gruntow. przed. lewa | 1 | 09/2000 | 51117005957 | $23.80 | Shop at ECS Tuning | ||||
| 10 | List. zderz. gruntow. przed. prawa | 1 | 09/2000 | 51117005958 | $23.80 | Shop at ECS Tuning | ||||
| 10 | List. zderz. gruntow. przed. lewa | CHROM | 1 | 09/2000 | 51117005961 | $23.80 | Shop at ECS Tuning | |||
| Z mocowaniem do chromowanej osłony | ||||||||||
| 10 | List. zderz. gruntow. przed. prawa | CHROM | 1 | 09/2000 | 51117005962 | $23.80 | Shop at ECS Tuning | |||
| Z mocowaniem do chromowanej osłony | ||||||||||
| 10 | List. zderz. lakierowana przednia lewa | CODE - UNI/MET. | 1 | 09/2000 | 51110021329 | $139.50 | Zakończono, +podst | Shop at ECS Tuning | ||
| Przy zamawianiu podać kod koloru | ||||||||||
| 10 | List. zderz. lakierowana przednia prawa | CODE - UNI/MET. | 1 | 09/2000 | 51110021330 | $139.50 | Zakończono, +podst | Shop at ECS Tuning | ||
| Przy zamawianiu podać kod koloru | ||||||||||
| 10 | List. zderz. lakierowana przednia lewa | CODE - UNI/MET. | 1 | 09/2000 | 51110021331 | Zakończono, +podst | Shop at ECS Tuning | |||
| Z mocowaniem do chromowanej osłony Przy zamawianiu podać kod koloru |
||||||||||
| 10 | List. zderz. lakierowana przednia prawa | CODE - UNI/MET. | 1 | 09/2000 | 51110021332 | Zakończono, +podst | Shop at ECS Tuning | |||
| Z mocowaniem do chromowanej osłony Przy zamawianiu podać kod koloru |
||||||||||
| Dla samochodów z Park Distance Control (PDC) |
S508A=Tak |
|||||||||
| 11 | List. zderz. gruntow. przed. lewa | PDC | 1 | 09/2000 | 51117005965 | $23.80 | Shop at ECS Tuning | |||
| 11 | List. zderz. gruntow. przed. prawa | PDC | 1 | 09/2000 | 51117005966 | $23.80 | Shop at ECS Tuning | |||
| 11 | List. zderz. gruntow. przed. lewa | CHROM/PDC | 1 | 09/2000 | 51117005969 | $23.80 | Shop at ECS Tuning | |||
| Z mocowaniem do chromowanej osłony | ||||||||||
| 11 | List. zderz. gruntow. przed. prawa | CHROM/PDC | 1 | 09/2000 | 51117005970 | $23.80 | Shop at ECS Tuning | |||
| Z mocowaniem do chromowanej osłony | ||||||||||
| 11 | List. zderz. lakierowana przednia lewa | CODE - UNI/MET. | 1 | 09/2000 | 51110021333 | $95.70 | Zakończono, +podst | Shop at ECS Tuning | ||
| Przy zamawianiu podać kod koloru | ||||||||||
| 11 | List. zderz. lakierowana przednia prawa | CODE - UNI/MET. | 1 | 09/2000 | 51110021334 | $95.70 | Zakończono, +podst | Shop at ECS Tuning | ||
| Przy zamawianiu podać kod koloru | ||||||||||
| 11 | List. zderz. lakierowana przednia lewa | CODE - UNI/MET. | 1 | 09/2000 | 51110021335 | Zakończono, +podst | Shop at ECS Tuning | |||
| Z mocowaniem do chromowanej osłony Przy zamawianiu podać kod koloru |
||||||||||
| 11 | List. zderz. lakierowana przednia prawa | CODE - UNI/MET. | 1 | 09/2000 | 51110021336 | Zakończono, +podst | Shop at ECS Tuning | |||
| Z mocowaniem do chromowanej osłony Przy zamawianiu podać kod koloru |
||||||||||

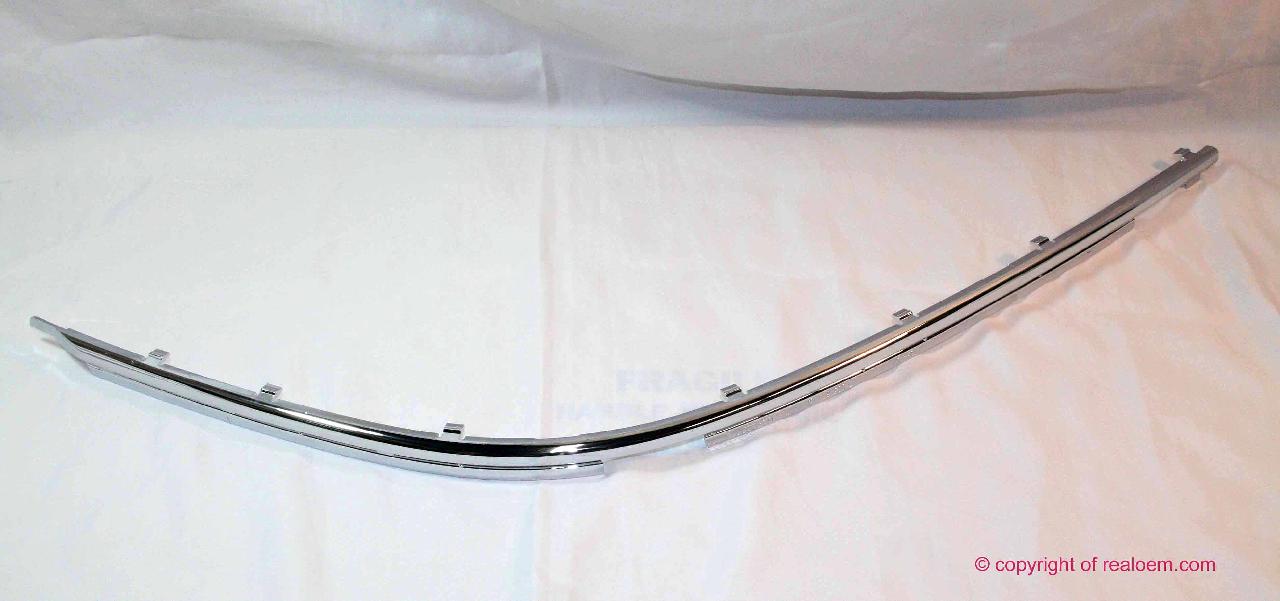

| 12 | Osłona lewa | CHROM | 1 | 09/2000 | 51117005971 | $25.75 | Shop at ECS Tuning | |||
| 12 | Osłona prawa | CHROM | 1 | 09/2000 | 51117005972 | $25.75 | Shop at ECS Tuning | |||
| 13 | Krata zamknięta | 1 | 09/2000 | 51118235672 | $57.21 | Shop at ECS Tuning | ||||

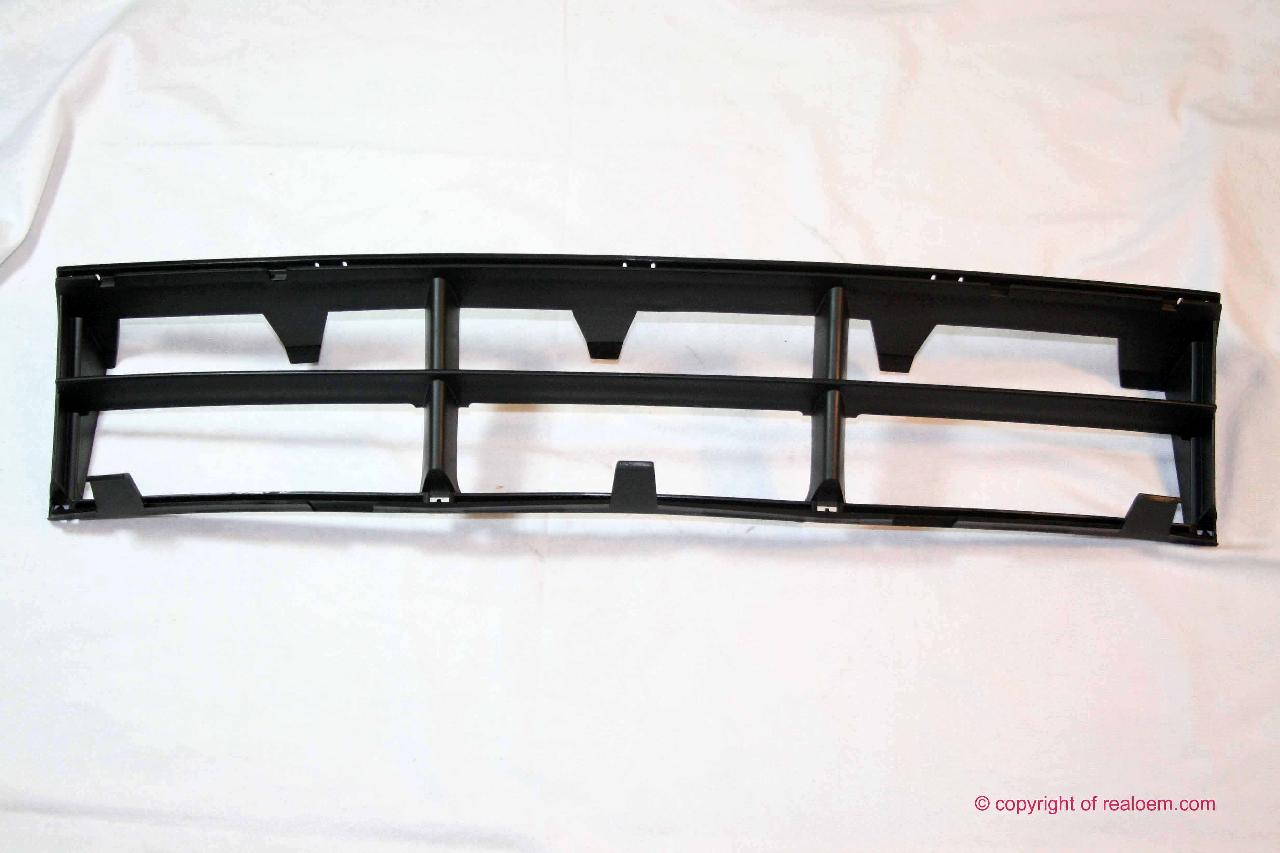

| 14 | Kratka otwarta | 1 | 09/2000 | 51118235671 | $57.21 | Shop at ECS Tuning | ||||
| 15 | Zaślepka ucha holowniczego, gruntowana | 1 | 09/2000 | 51118212527 | $11.39 | Shop at ECS Tuning | ||||
| 15 | Zaślepka ucha holowniczego, lakierowana | CODE - UNI/MET. | 1 | 09/2000 | 51119069174 | $60.75 | Zakończono, +podst | Shop at ECS Tuning | ||
| Przy zamawianiu podać kod koloru | ||||||||||

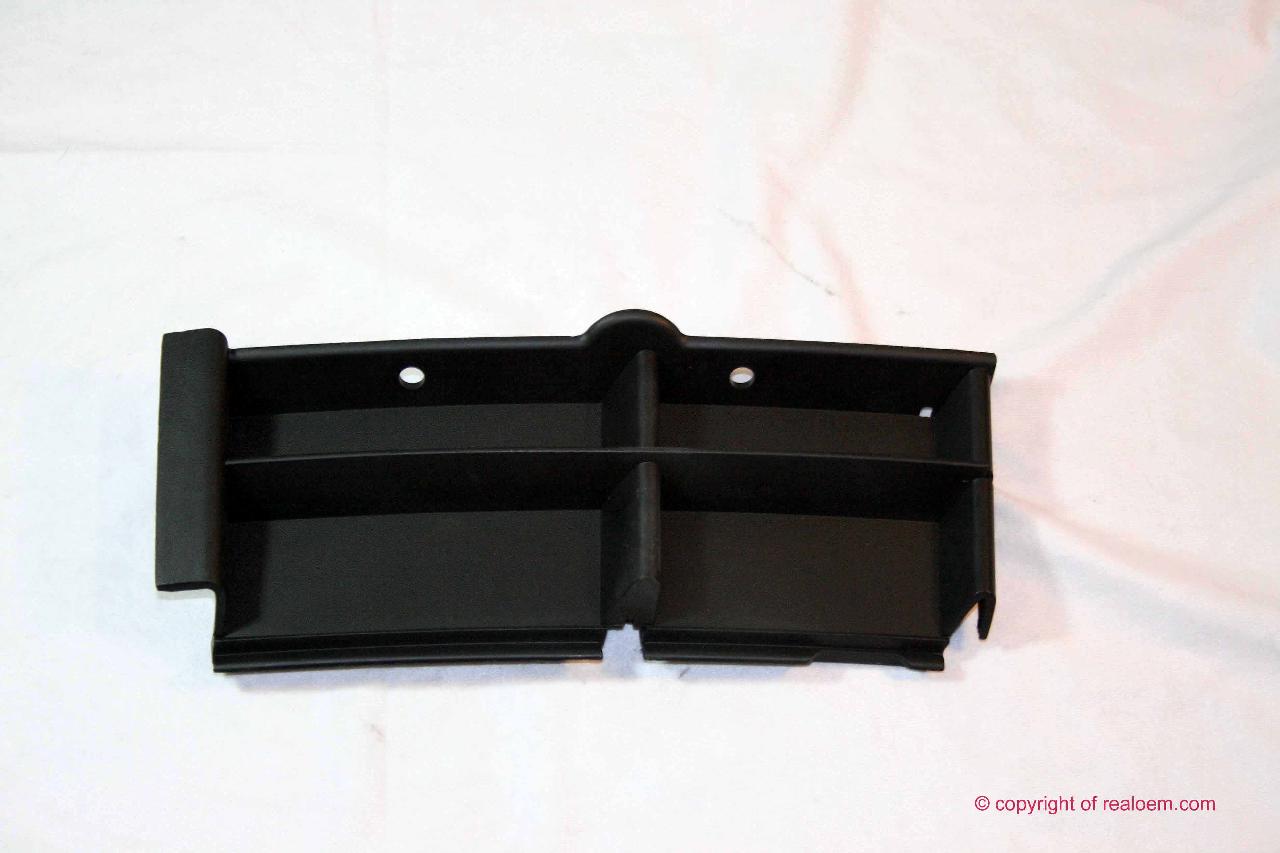

| 16 | Kratka prawa | 1 | 09/2000 | 51118235638 | $28.63 | Shop at ECS Tuning | ||||

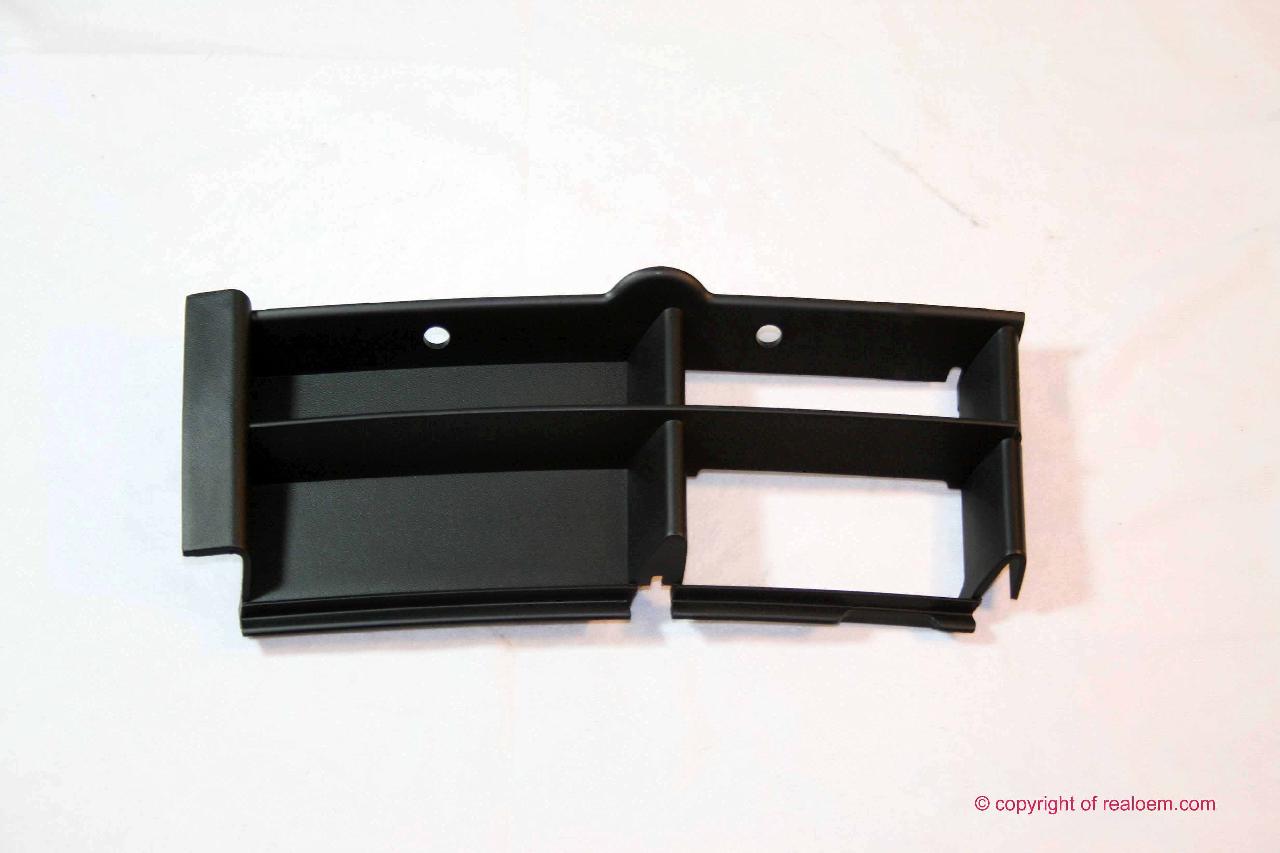

| 17 | Kratka prawa | 1 | 09/2000 | 51118235640 | $28.63 | Shop at ECS Tuning | ||||

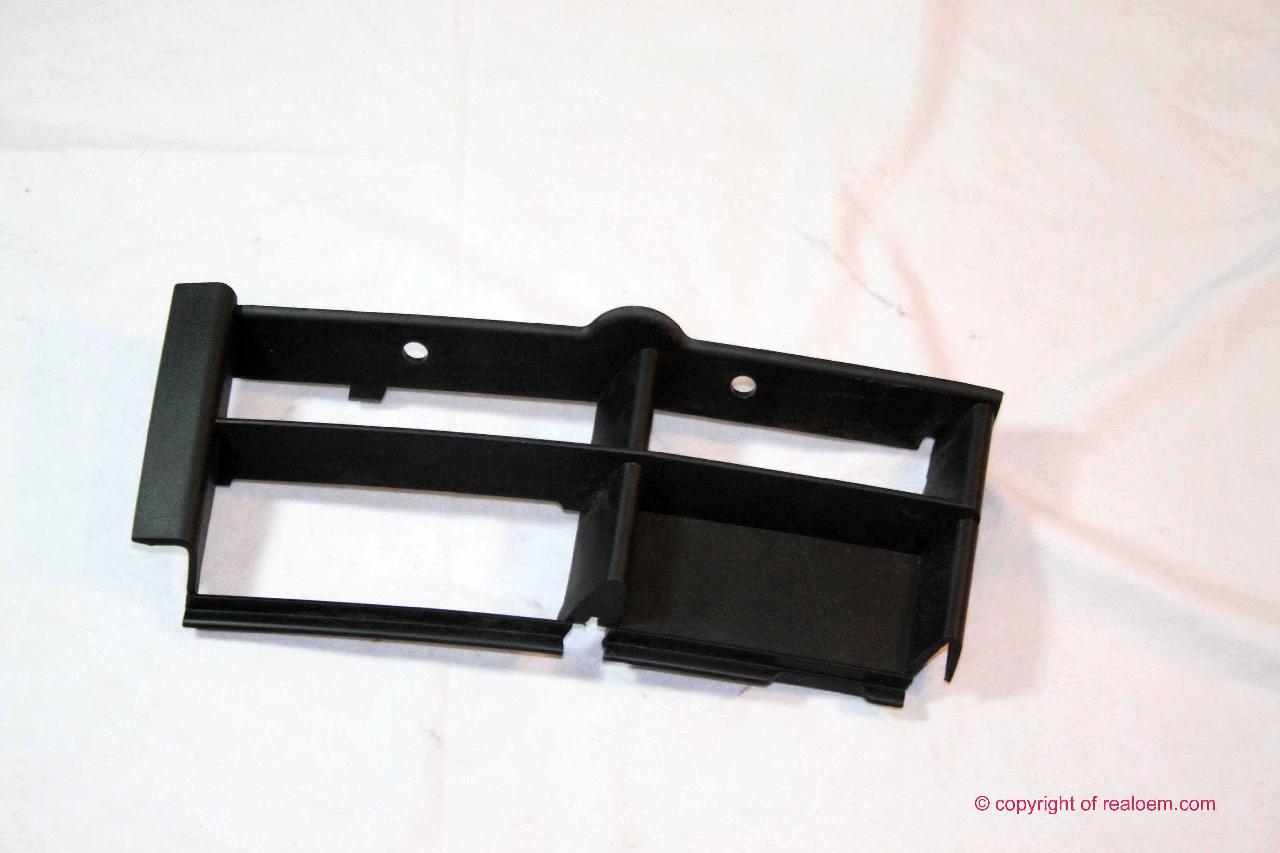

| 18 | Kratka prawa | 1 | 09/2000 | 51118235642 | $28.63 | Shop at ECS Tuning | ||||
| 19 | Kratka lewa | 1 | 09/2000 | 51118235674 | $28.63 | Shop at ECS Tuning | ||||

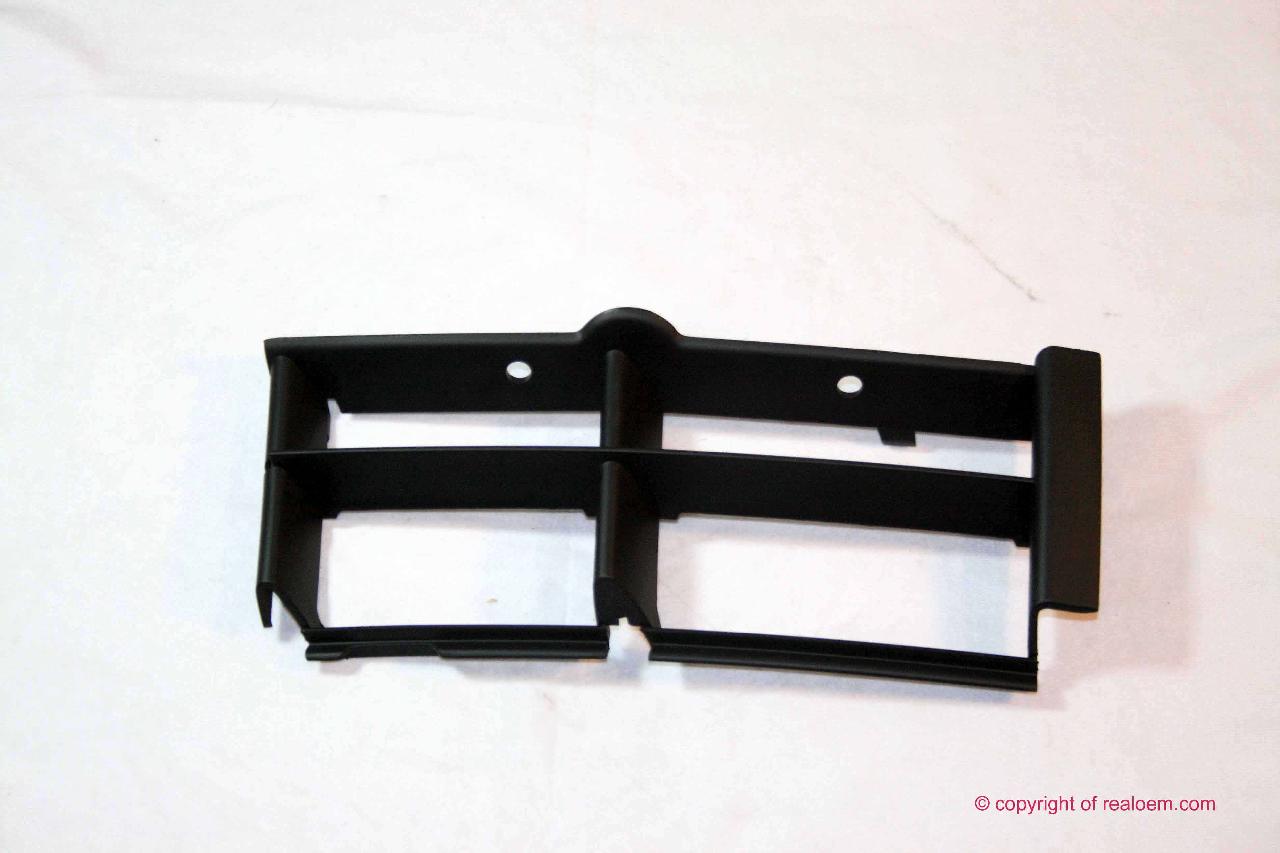

| 20 | Kratka lewa | 1 | 09/2000 | 51118235673 | $28.63 | Shop at ECS Tuning | ||||

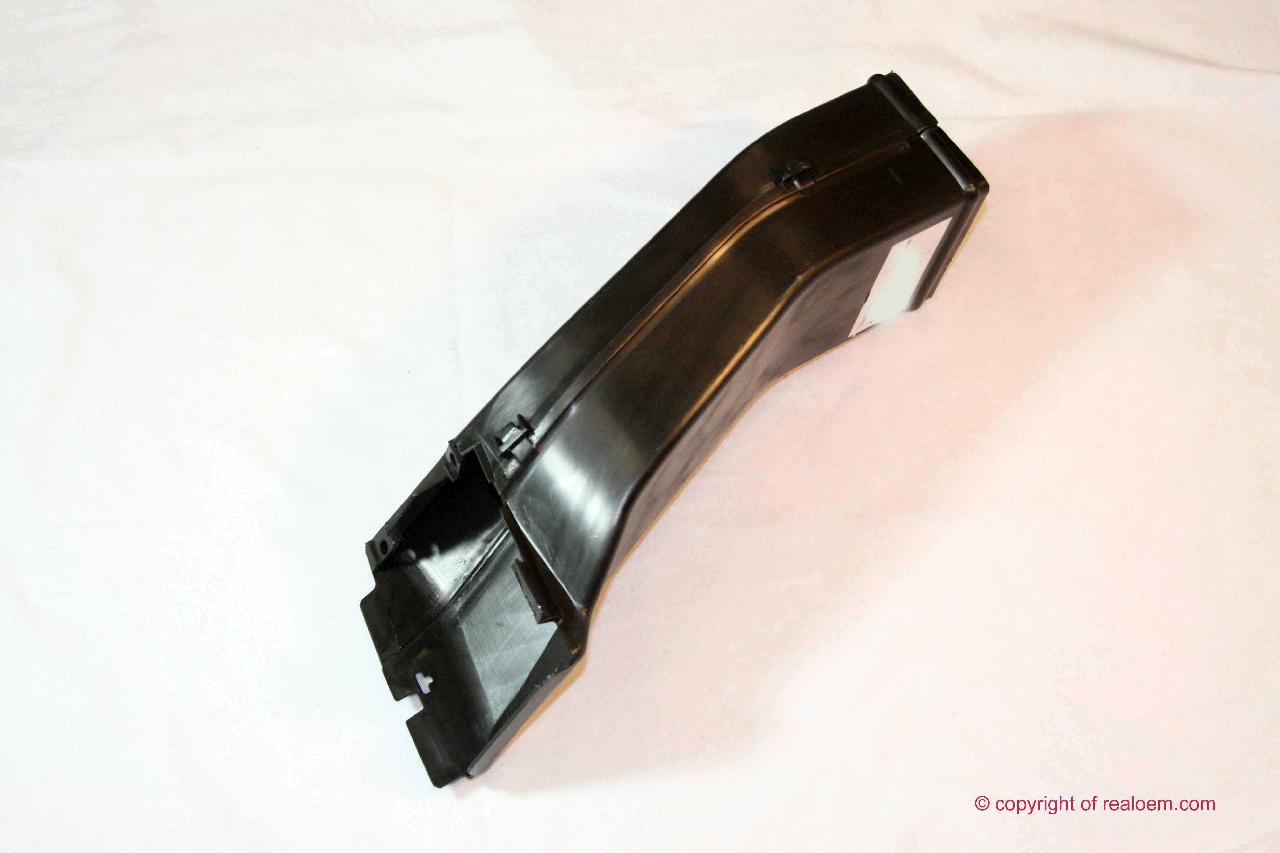

| 21 | Kanał powietrza ham., przedni lewy | 1 | 09/2000 | 51118174843 | $13.21 | Shop at ECS Tuning | ||||

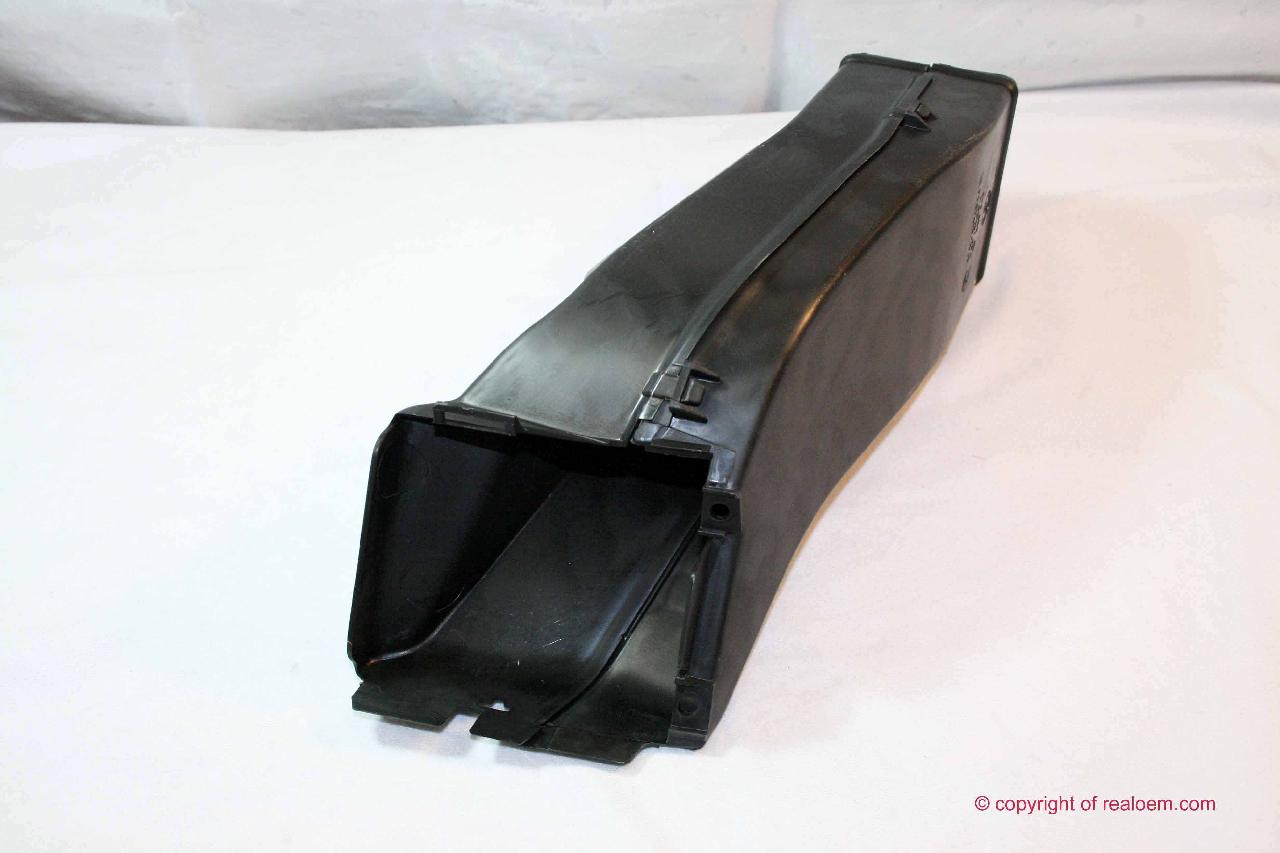

| 21 | Kanał powietrza ham., przedni prawy | 1 | 09/2000 | 51118174844 | $13.21 | Shop at ECS Tuning | ||||
| 22 | Nit rozprężny | X | 09/2000 | 51118174185 | $0.30 | Shop at ECS Tuning | ||||

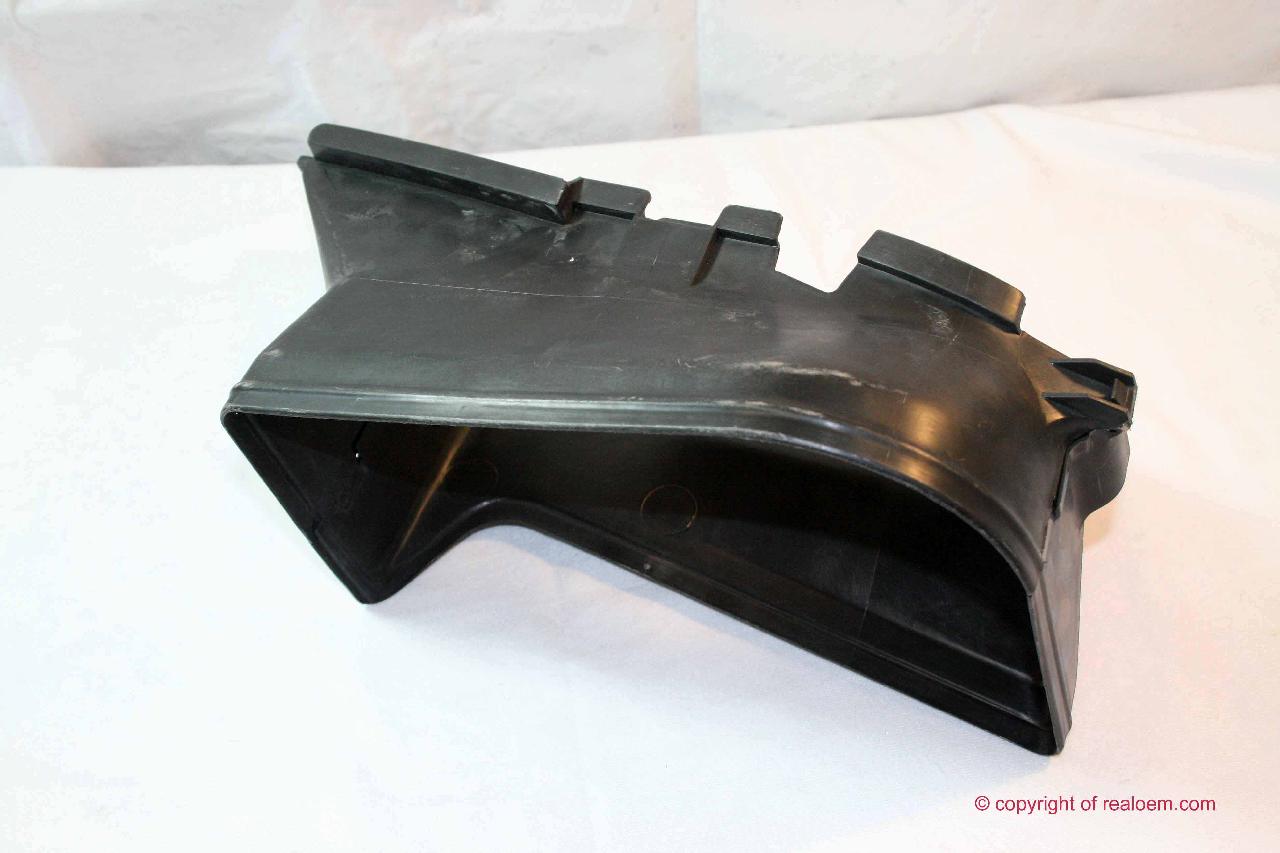

| 23 | Kanał powietrza lewy | 1 | 09/2000 | 51118174845 | $15.02 | Shop at ECS Tuning | ||||
| 23 | Kanał powietrza prawy | 1 | 09/2000 | 51118174846 | $15.02 | Shop at ECS Tuning | ||||

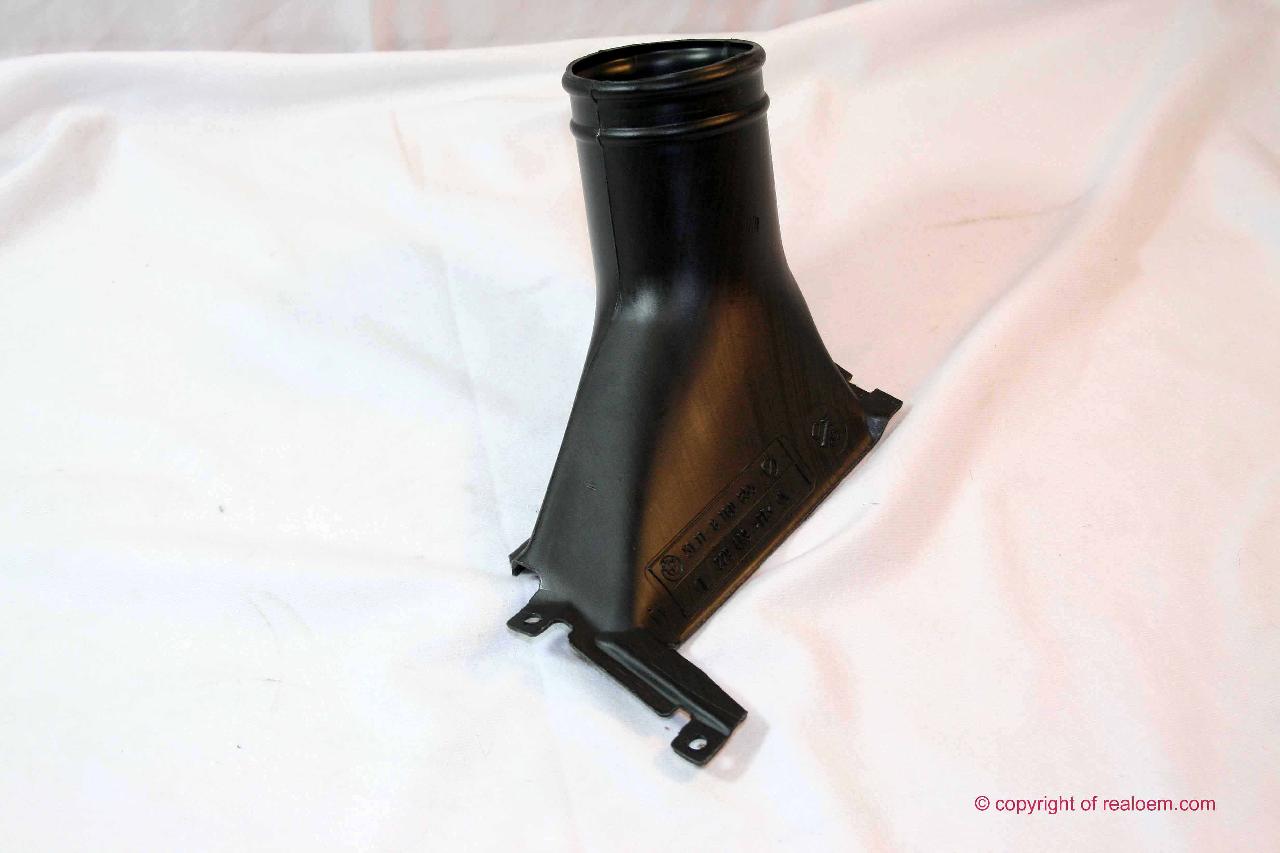

| 24 | Kanał powietrza alternatora | 1 | 09/2000 | 51118160855 | $10.26 | Shop at ECS Tuning | ||||
| 25 | Nakrętka | ST 4,8-8-ZNS | 4 | 09/2000 | 07129904227 | $0.27 | Shop at ECS Tuning | |||
| 26 | Klamra | 2 | 09/2000 | 51118207874 | $0.68 | Shop at ECS Tuning | ||||

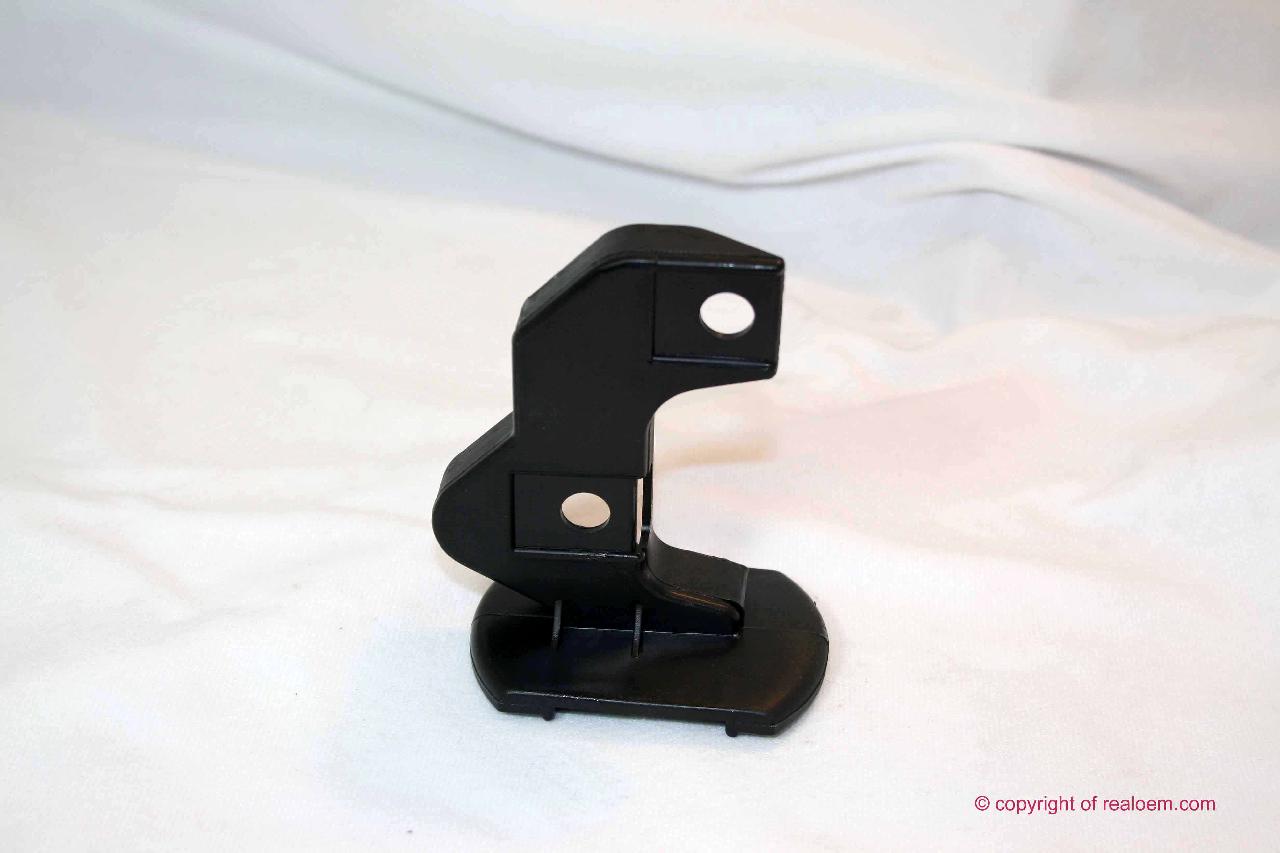

| 27 | Mocowanie lewe | 1 | 09/2000 | 51118159361 | $4.86 | Shop at ECS Tuning | ||||

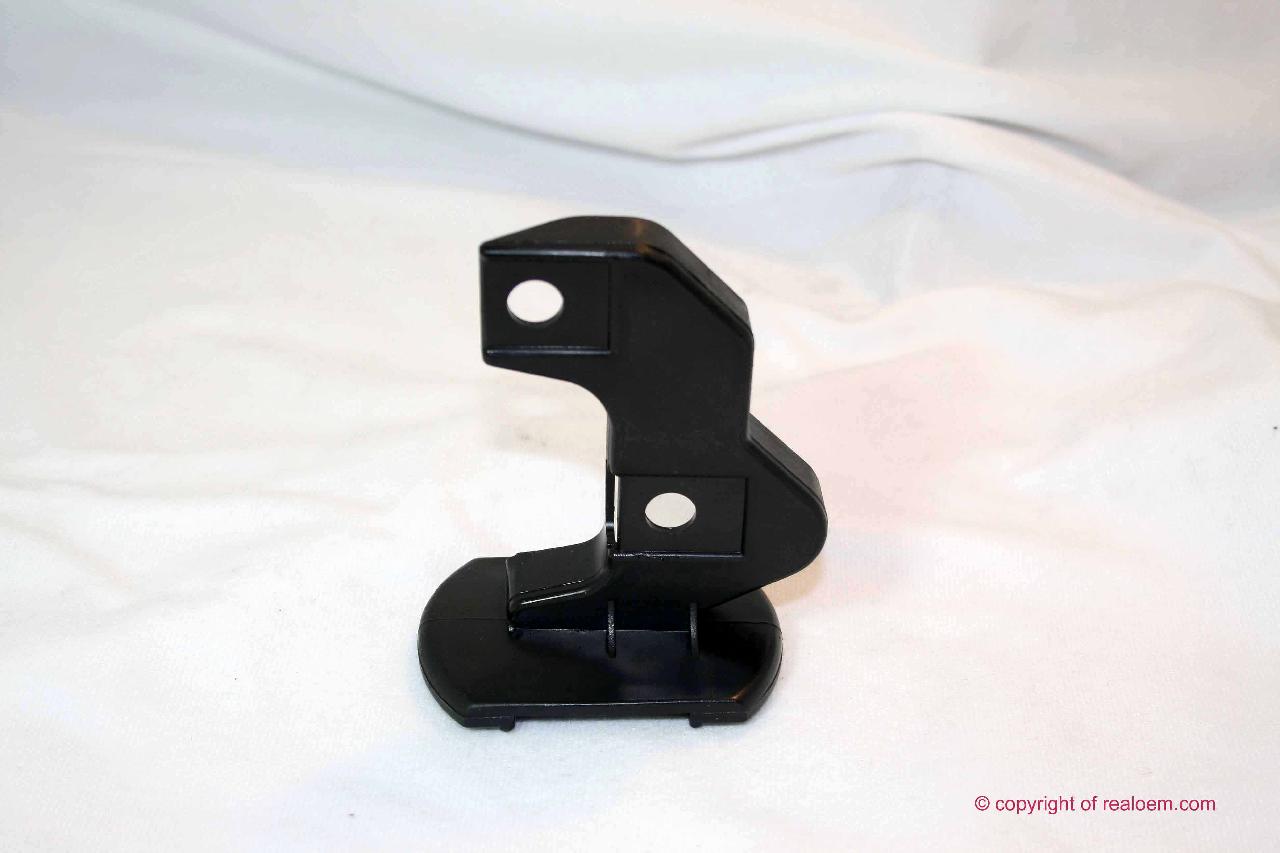

| 27 | Mocowanie prawe | 1 | 09/2000 | 51118159362 | $4.86 | Shop at ECS Tuning | ||||
| 28 | Blachowkręt z łbem sześciokątnym | ST6,3X16-R-U2-Z | 4 | 09/2000 | 07119905017 | $0.38 | Shop at ECS Tuning | |||
| 29 | Nakrętka | ST6,3-4 ZNS3 | 4 | 09/2000 | 07147144276 | $0.47 | Shop at ECS Tuning | |||
| 30 | Spojler przedni | 1 | 09/2000 | 51117026383 | $23.70 | Shop at ECS Tuning | ||||
| 31 | Nit rozprężny | D = 6MM | 4 | 09/2000 | 51111908077 | $0.30 | Shop at ECS Tuning | |||
| 32 | Blachowkręt | 4,2X16 | 4 | 09/2000 | 07119904265 | Shop at ECS Tuning | ||||
| 33 | Nakrętka | ST4,2-3-ZNS3 | 4 | 09/2000 | 07129904221 | $0.25 | Shop at ECS Tuning | |||
| Dla samochodów z Park Distance Control (PDC) |
S508A=Tak |
|||||||||
| 34 | Uchwyt PDC, wewn. lewy | 1 | 09/2000 | 51117008391 | $1.47 | Shop at ECS Tuning | ||||
| 34 | Uchwyt PDC, wewn. prawy | 1 | 09/2000 | 51117008392 | $1.47 | Shop at ECS Tuning | ||||
| 34 | Uchwyt PDC, wewn. lewy | CHROM | 1 | 09/2000 | 51117011301 | $1.47 | Shop at ECS Tuning | |||
| 34 | Uchwyt PDC, wewn. prawy | CHROM | 1 | 09/2000 | 51117011302 | $1.47 | Zakończono | Shop at ECS Tuning | ||
| 35 | Uchwyt PDC, zewn. lewy | 1 | 09/2000 | 51117008393 | $1.47 | Shop at ECS Tuning | ||||
| 35 | Uchwyt PDC, zewn. prawy | 1 | 09/2000 | 51117008394 | $1.47 | Shop at ECS Tuning | ||||
| 35 | Uchwyt PDC, zewn. lewy | CHROM | 1 | 09/2000 | 51117011303 | $1.47 | Shop at ECS Tuning | |||
| 35 | Uchwyt PDC, zewn. prawy | CHROM | 1 | 09/2000 | 51117011304 | $1.47 | Shop at ECS Tuning | |||
| 37 | Kpl. elem. montażow. zderzaka przedniego | VALUE PARTS | 1 | 09/2000 | 51112294577 | Zakończono | Shop at ECS Tuning | |||
Uwagi
- Zakończono = część wycofana z produkcji.
- +podst = plus opłata podstawowa (możliwość zwrócenia starej części).
