Obudowa przednia for BMW 7 Series E65 745i (2003)

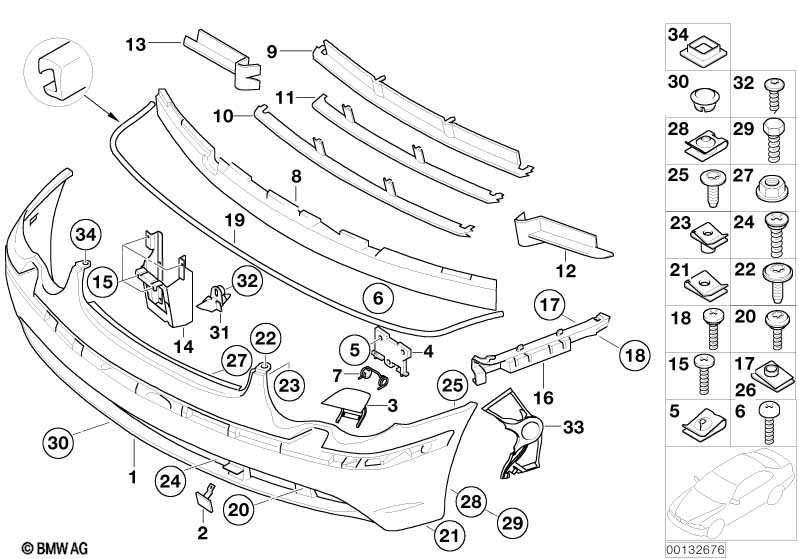

This Obudowa przednia technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Pakiet aero. przedni Performance, grunt. | 1 | 03/2005 | 51117042706 | $576.65 | Shop at ECS Tuning | ||||
| 02 | Zaślepka ucha holowniczego, gruntowana | 1 | 03/2005 | 51117042702 | $12.39 | Shop at ECS Tuning | ||||
| Dla samochodów z Spryskiwacze reflektorów |
S502A=Tak |
|||||||||
| 03 | Klapka gruntowana lewa | 1 | 03/2005 | 51117057413 | $21.86 | Shop at ECS Tuning | ||||
| 03 | Klapka gruntowana prawa | 1 | 03/2005 | 51117057414 | $21.86 | Shop at ECS Tuning | ||||
| 04 | Wspornik lewy | 1 | 03/2005 | 51117042305 | $5.39 | Shop at ECS Tuning | ||||
| 04 | Wspornik prawy | 1 | 03/2005 | 51117042306 | $5.39 | Shop at ECS Tuning | ||||
| 05 | Nakrętka | ST 4,8-9-ZSN SW | 4 | 03/2005 | 07129900629 | $0.25 | Shop at ECS Tuning | |||
| 06 | Wkręt samogwintujący | ST4,8X13MM | 4 | 03/2005 | 07146982378 | $0.25 | Shop at ECS Tuning | |||
| 07 | Sprężyna | 2 | 03/2005 | 51117015029 | $4.42 | Shop at ECS Tuning | ||||
| 08 | Absorber uderzenia przedni | 1 | 03/2005 | 51117015000 | $40.13 | +podst | Shop at ECS Tuning | |||
| 10 | Kratka środkowa otwarta | 1 | 03/2005 | 51118223235 | $39.39 | Shop at ECS Tuning | ||||
| Dla samochodów z Adaptive Cruise Control |
S541A=Tak |
|||||||||
| 11 | Kratka środkowa | ACC | 1 | 03/2005 | 51117015025 | $39.39 | Shop at ECS Tuning | |||
| 12 | Kratka boczna lewa | 1 | 03/2005 | 51117056093 | $39.39 | Shop at ECS Tuning | ||||
| 13 | Kratka boczna prawa | 1 | 03/2005 | 51117056094 | $39.39 | Shop at ECS Tuning | ||||
| Dla samochodów z Adaptive Cruise Control |
S541A=Tak |
|||||||||
| 13 | Kratka boczna prawa | ACC | 1 | 03/2005 | 51117056096 | $39.39 | Shop at ECS Tuning | |||
| 14 | Uchwyt | ACC | 1 | 03/2005 | 51117009747 | $30.94 | Shop at ECS Tuning | |||
| 15 | Śruba soczewkowa | M5X16, SCHWARZ | 4 | 03/2005 | 07146959926 | $1.08 | Shop at ECS Tuning | |||
| 16 | Mocowanie boczne zderzaka prz. lewego | 1 | 03/2005 | 51118223247 | $13.88 | Shop at ECS Tuning | ||||
| 16 | Mocowanie boczne zderzaka prz. prawego | 1 | 03/2005 | 51118223248 | $13.88 | Shop at ECS Tuning | ||||
| 17 | Nakrętka | 4 | 03/2005 | 11129157025 | Shop at ECS Tuning | |||||
| 18 | Wkręt samogwintujący | ST4,8X16MM | 4 | 03/2005 | 07142756133 | $0.29 | Shop at ECS Tuning | |||
| 19 | Uszczelka zderzaka, przednia | 1 | 03/2005 | 51118223215 | $15.16 | Shop at ECS Tuning | ||||
| 20 | Śruba soczewkowa | 6 | 03/2005 | 07146959896 | $0.38 | Shop at ECS Tuning | ||||
| 21 | Nakrętka | ST 4,8-7-ZNS3 | 2 | 03/2005 | 07129904226 | $0.09 | Shop at ECS Tuning | |||
| 22 | Śruba torx | ISA M6X18 SW | X | 03/2005 | 07146959923 | $0.55 | Shop at ECS Tuning | |||
| 23 | nakrętka C-Clip | M6-ZNS3 | X | 03/2005 | 51127070202 | $1.00 | Shop at ECS Tuning | |||
| 24 | Wkręt do tworz. szt. | TS5X25-ZNNID-SW | 2 | 03/2005 | 07146959925 | $0.29 | Shop at ECS Tuning | |||
| 24 | Śruba soczewkowa | TS5X20 | 2 | 03/2005 | 07146986938 | $0.45 | Shop at ECS Tuning | |||
| 25 | Śruba Torx z podkładką | ISA M6X16 | 6 | 03/2005 | 07146959924 | $0.80 | Shop at ECS Tuning | |||
| 26 | Nakrętka | 2 | 03/2005 | 11129157025 | Shop at ECS Tuning | |||||
| 27 | Nakrętka z podkładką | M8 | 8 | 03/2005 | 51117070183 | $0.77 | Shop at ECS Tuning | |||
| 28 | Nakrętka | ST 4,8-11-ZNS | 2 | 03/2005 | 07129901551 | $0.25 | Shop at ECS Tuning | |||
| 29 | Blachowkręt | ST4,8X16-ZNS3 | 2 | 03/2005 | 07119901299 | $0.25 | Shop at ECS Tuning | |||
| 29 | Śruba z łbem sześciokątnym z podkł. | ST 4,8X25 ZNS3 | 2 | 03/2005 | 07119905241 | $0.27 | Shop at ECS Tuning | |||
| Dla samochodów z Adaptive Cruise Control |
S541A=Tak |
|||||||||
| 30 | Zaślepka gruntowana | ACC | 1 | 03/2005 | 51117067760 | $1.10 | Shop at ECS Tuning | |||
| tylko w połączeniu z | ||||||||||
| -- | Zaślepka | D=12MM | 1 | 03/2005 | 51718110199 | $0.18 | Shop at ECS Tuning | |||
| 31 | Element regulacyjny | ACC | 1 | 03/2005 | 51117076578 | $2.43 | Shop at ECS Tuning | |||
| 32 | Śruba soczewkowa | TS 5X16 | 1 | 03/2005 | 51417067920 | $0.39 | Shop at ECS Tuning | |||
| 33 | Element dystansowy lewy | 1 | 03/2005 | 51117121617 | $4.53 | Shop at ECS Tuning | ||||
| 33 | Element dystansowy prawy | 1 | 03/2005 | 51117121618 | $4.53 | Shop at ECS Tuning | ||||
| 34 | Tuleja dystansowa | 2 | 03/2005 | 51117071270 | $0.56 | Shop at ECS Tuning | ||||
Uwagi
- +podst = plus opłata podstawowa (możliwość zwrócenia starej części).
