Load area net for BMW 1 Series F20 120d (2013)

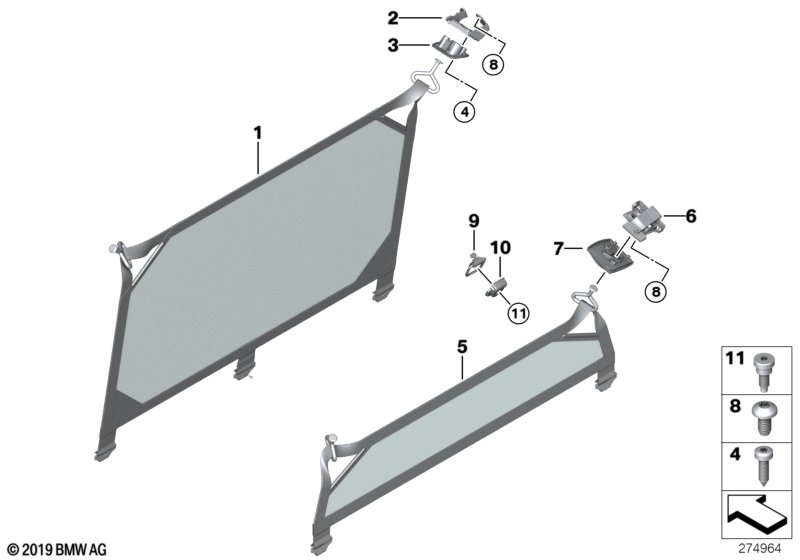

This Load area net technical drawing provides a detailed breakdown of the assembly for the 1 Series F20 120d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2013.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Dla samochodów z Siatka oddzielająca bagażnika |
S413A=Tak |
||||||||
| 01 | Siatka oddzielająca bagażnika | 1 | 51477273564 | Shop at ECS Tuning | ||||||
| 02 | Mocowanie siatki oddziel., przód lewy | 1 | 51477222701 | Shop at ECS Tuning | ||||||
| 02 | Mocowanie siatki oddziel., przód prawy | 1 | 51477222702 | Shop at ECS Tuning | ||||||
| Dla samochodów z Dach przesuwno-uchylny, elektryczny i Podsufitka antracyt |
S403A=Tak S775A=Tak |
|||||||||
| 03 | Osłona uchwytu siatki oddziel., lewa | SCHWARZ | 1 | 51448036313 | Shop at ECS Tuning | |||||
| 03 | Osłona uchwytu siatki oddziel., prawa | SCHWARZ | 1 | 51448036314 | Shop at ECS Tuning | |||||
| Dla samochodów z Dach przesuwno-uchylny, elektryczny i Podsufitka antracyt |
S403A=Tak S775A=Nie |
|||||||||
| 03 | Osłona uchwytu siatki oddziel., lewa | EVERESTGRAU | 1 | 51447271841 | Shop at ECS Tuning | |||||
| 03 | Osłona uchwytu siatki oddziel., prawa | EVERESTGRAU | 1 | 51447271842 | Shop at ECS Tuning | |||||
| Dla samochodów z Dach przesuwno-uchylny, elektryczny i Podsufitka antracyt |
S403A=Nie S775A=Tak |
|||||||||
| 03 | Osłona uchwytu siatki oddziel., lewa | EVERESTGRAU | 1 | 51447271841 | Shop at ECS Tuning | |||||
| 03 | Osłona uchwytu siatki oddziel., prawa | EVERESTGRAU | 1 | 51447271842 | Shop at ECS Tuning | |||||
| Dla samochodów z Dach przesuwno-uchylny, elektryczny i Podsufitka antracyt |
S403A=Nie S775A=Nie |
|||||||||
| 03 | Osłona uchwytu siatki oddziel., lewa | EVERESTGRAU | 1 | 51447271841 | NoS | Shop at ECS Tuning | ||||
| 03 | Osłona uchwytu siatki oddziel., prawa | EVERESTGRAU | 1 | 51447271842 | Shop at ECS Tuning | |||||
| Dla samochodów z Dach przesuwno-uchylny, elektryczny i Podsufitka antracyt |
S403A=Tak S775A=Nie |
|||||||||
| 03 | Osłona uchwytu siatki oddziel., lewa | EVERESTGRAU | 1 | 51447271837 | Shop at ECS Tuning | |||||
| 03 | Osłona uchwytu siatki oddziel., prawa | EVERESTGRAU | 1 | 51447271838 | Shop at ECS Tuning | |||||
| Dla samochodów z Dach przesuwno-uchylny, elektryczny i Podsufitka antracyt |
S403A=Nie S775A=Tak |
|||||||||
| 03 | Osłona uchwytu siatki oddziel., lewa | SCHWARZ | 1 | 51447845799 | Shop at ECS Tuning | |||||
| 03 | Osłona uchwytu siatki oddziel., prawa | SCHWARZ | 1 | 51447845800 | Shop at ECS Tuning | |||||
| Dla samochodów z Dach przesuwno-uchylny, elektryczny i Podsufitka antracyt i oyster lub oyster/oyster |
S403A=Tak S775A=Nie CX=Tak DH=Tak |
|||||||||
| 03 | Osłona uchwytu siatki oddziel., lewa | OYSTER | 1 | 51447271839 | NoS | Shop at ECS Tuning | ||||
| 03 | Osłona uchwytu siatki oddziel., prawa | OYSTER | 1 | 51447271840 | NoS | Shop at ECS Tuning | ||||
| 03 | Osłona uchwytu siatki oddziel., lewa | OYSTER | 1 | 51447271843 | Shop at ECS Tuning | |||||
| 03 | Osłona uchwytu siatki oddziel., prawa | OYSTER | 1 | 51447271844 | Shop at ECS Tuning | |||||
| Dla samochodów z Dach przesuwno-uchylny, elektryczny i Podsufitka antracyt i oyster lub oyster/oyster |
S403A=Nie S775A=Tak CX=Tak DH=Tak |
|||||||||
| 03 | Osłona uchwytu siatki oddziel., lewa | OYSTER | 1 | 51447271843 | Shop at ECS Tuning | |||||
| 03 | Osłona uchwytu siatki oddziel., prawa | OYSTER | 1 | 51447271844 | Shop at ECS Tuning | |||||
| Dla samochodów z Dach przesuwno-uchylny, elektryczny i Podsufitka antracyt i oyster lub oyster/oyster |
S403A=Nie S775A=Nie CX=Tak DH=Tak |
|||||||||
| 03 | Osłona uchwytu siatki oddziel., lewa | OYSTER | 1 | 51447271843 | Shop at ECS Tuning | |||||
| 03 | Osłona uchwytu siatki oddziel., prawa | OYSTER | 1 | 51447271844 | Shop at ECS Tuning | |||||
| Dla samochodów z Podsufitka antracyt |
S775A=Tak |
|||||||||
| 04 | Blachowkręt | ST4,8X13 | 4 | 07119905823 | $0.11 | Shop at ECS Tuning | ||||
| Dla samochodów z Podsufitka antracyt |
S775A=Nie |
|||||||||
| 04 | Wkręt do blachy, srebrny | ST4,8X19 | 4 | 07119905134 | $0.25 | Shop at ECS Tuning | ||||
| 05 | Siatka oddzielająca tylna | 1 | 51477300899 | Shop at ECS Tuning | ||||||
| 06 | Mocowanie siatki oddziel., tył lewy | 1 | 51477300901 | Shop at ECS Tuning | ||||||
| 06 | Mocowanie siatki oddziel., tył prawy | 1 | 51477300902 | Shop at ECS Tuning | ||||||
| Dla samochodów z Podsufitka antracyt |
S775A=Tak |
|||||||||
| 07 | Osłona mocowania, tylna lewa | SCHWARZ | 4 | 51477321963 | Shop at ECS Tuning | |||||
| 07 | Osłona mocowania, tylna prawa | SCHWARZ | 4 | 51477321964 | Shop at ECS Tuning | |||||
| Dla samochodów z Podsufitka antracyt |
S775A=Nie |
|||||||||
| 07 | Osłona mocowania, tylna lewa | EVERESTGRAU | 4 | 51477321965 | Shop at ECS Tuning | |||||
| 07 | Osłona mocowania, tylna prawa | EVERESTGRAU | 4 | 51477321966 | Shop at ECS Tuning | |||||
| Dla samochodów z Podsufitka antracyt i oyster lub oyster/oyster |
S775A=Nie CX=Tak DH=Tak |
|||||||||
| 07 | Osłona mocowania, tylna lewa | OYSTER | 4 | 51477321967 | Shop at ECS Tuning | |||||
| 07 | Osłona mocowania, tylna prawa | OYSTER | 4 | 51477321968 | Shop at ECS Tuning | |||||
| 08 | Śruba soczewkowa z zabezp. przed odkr. | ISA M6X12 | 6 | 51217061955 | $0.69 | Shop at ECS Tuning | ||||
| 09 | Uchwyt mocujący | 3 | 51477129196 | $7.23 | Shop at ECS Tuning | |||||
| 10 | Osłona ucha mocującego | 3 | 51477124695 | $0.87 | Shop at ECS Tuning | |||||
| 11 | Śruba z łbem walcowym z nasadką | 3 | 51477130768 | $1.09 | Shop at ECS Tuning | |||||
Uwagi
- NoS = No Stock (Część niemagazynowana centralnie.)
