Dach przesuwno-uchylny for BMW 7 Series E65 745i (2003)

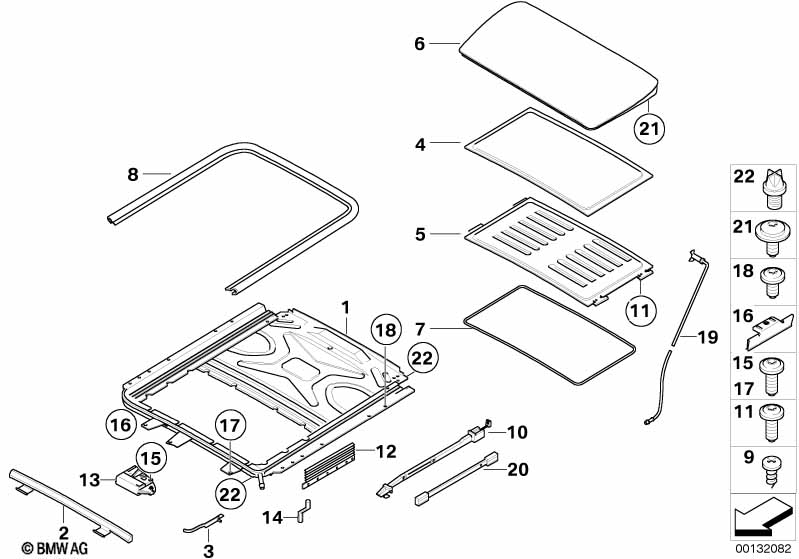

This Dach przesuwno-uchylny technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Dla samochodów z Dach przesuwno-uchylny, elektryczny |
S403A=Tak |
||||||||
| 01 | Rama dachu przesuwnego | 1 | 54137028569 | $1351.02 | Shop at ECS Tuning | |||||
| 02 | Owiewka | 1 | 54137028563 | $130.92 | Shop at ECS Tuning | |||||
| 03 | Zest. napr. dźwig. otwier. owiewkę | 1 | 54107132930 | $14.10 | Shop at ECS Tuning | |||||
| 04 | Rama dachu przesuwno-uchyln. | SCHWARZ | 1 | 54138234526 | $37.83 | Shop at ECS Tuning | ||||
| 05 | Rama podsufitki | STEINGRAU | 1 | 54137029417 | $271.56 | Shop at ECS Tuning | ||||
| 05 | Rama podsufitki | BEIGE | 1 | 54137029418 | $271.56 | Shop at ECS Tuning | ||||
| 05 | Rama podsufitki | ANTHRAZIT | 1 | 54137029419 | $271.56 | Shop at ECS Tuning | ||||
| 06 | Pokrywa szklana | 1 | 54137140941 | $537.94 | Shop at ECS Tuning | |||||
| tylko w połączeniu z | ||||||||||
| -- | Zespół napędowy dachu przesuwnego | 1 | 67616935690 | $256.64 | Zakończono | Shop at ECS Tuning | ||||
| 06 | Pokrywa szklana | 1 | 03/2003 | 54137140941 | $537.94 | Shop at ECS Tuning | ||||
| Uwaga! Przestrzegać czynności PuMA AG 20315810-01 |
||||||||||
| 07 | Uszczelka obrotowa | L=2883 | 1 | 12/2008 | 54107245551 | $30.68 | Shop at ECS Tuning | |||
| 08 | Uszczelka kasety z dachem przesuwym | 1 | 54137028568 | $20.76 | Shop at ECS Tuning | |||||
| 09 | Blachowkręt z łbem wpuszczanym | X | 07147110450 | $0.12 | Shop at ECS Tuning | |||||
| 10 | Mechanizm dachu przesuwnego | 2 | 54107198136 | $38.18 | Shop at ECS Tuning | |||||
| 11 | Śruba z kołnierzem | M5X7,3-8.8 | 4 | 07147132783 | $1.15 | Shop at ECS Tuning | ||||
| 12 | Osłona gumowa lewa | 1 | 54107198134 | $16.42 | Shop at ECS Tuning | |||||
| 12 | Osłona gumowa prawa | 1 | 54107198135 | $16.42 | Shop at ECS Tuning | |||||
| 13 | Zespół napędowy dachu przesuwnego | 1 | 03/2002 | 67619137056 | $316.19 | Shop at ECS Tuning | ||||
| 14 | Narzędzie awaryjnego otw. dachu przes. | 1 | 54127199322 | $9.78 | Shop at ECS Tuning | |||||
| 15 | Śruba soczewkowa | M5X28 | 3 | 07147132782 | $1.25 | Shop at ECS Tuning | ||||
| 16 | Klamra ramy dachu przesuwno-uchyln. | 4 | 07147147142 | $0.75 | Shop at ECS Tuning | |||||
| 17 | Śruba | M6X25,5 | 4 | 07147131048 | $1.25 | Shop at ECS Tuning | ||||
| 17 | Replacement screw | M6X25,5 | 4 | 07147131050 | $1.25 | Shop at ECS Tuning | ||||
| 18 | Śruba sześciokątna | M6X10,5 | 10 | 07147131047 | $1.05 | Shop at ECS Tuning | ||||
| 18 | Replacement screw | M6X10,5 | 10 | 07147131049 | $0.80 | Shop at ECS Tuning | ||||
| 19 | Elastyczny przewód odpływu wody tylny | 1463 MM | 2 | 41217025533 | $13.60 | Shop at ECS Tuning | ||||
| 19 | Przewód odprowadz., przód lewy | 1483 MM | 1 | 41217039711 | $22.70 | Zakończono | Shop at ECS Tuning | |||
| 19 | Przewód odprowadz., przód prawy | 1483 MM | 1 | 41217039712 | $22.70 | Zakończono | Shop at ECS Tuning | |||
| 19 | Rynienka | 1 | 54137028567 | $13.32 | Zakończono | Shop at ECS Tuning | ||||
| 20 | Element dystansowy | 2 | 54107193641 | $11.44 | Shop at ECS Tuning | |||||
| 21 | Śruba soczewkowa | M5X16 | 6 | 07147132784 | $1.09 | Shop at ECS Tuning | ||||
| 22 | Zawór odpływu wody | 2 | 54137060976 | $2.98 | Shop at ECS Tuning | |||||
Uwagi
- Zakończono = część wycofana z produkcji.
