Zaciski kablowe/Mocowanie kabla for BMW 3 Series E21 316

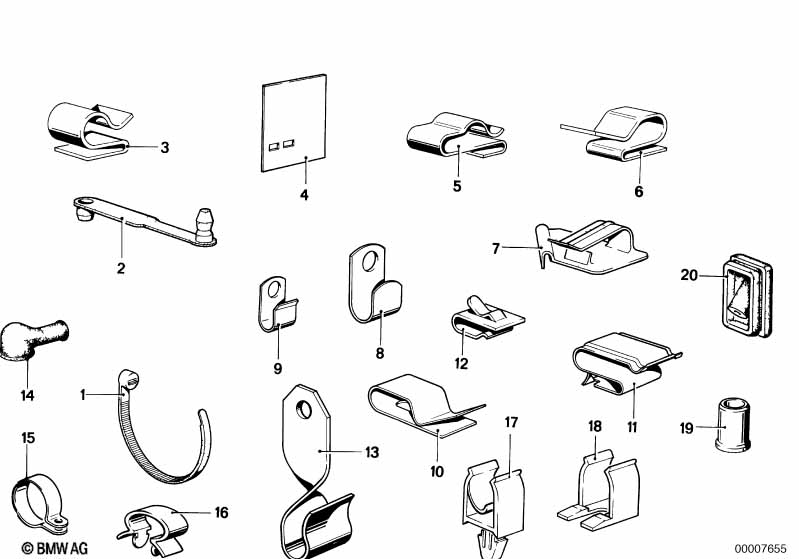

This Zaciski kablowe/Mocowanie kabla technical drawing provides a detailed breakdown of the assembly for the 3 Series E21 316. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Opaska kablowa | 80MM | X | 12521266650 | $0.57 | Zakończono | Shop at ECS Tuning | |||
| 01 | Opaska kablowa | L=292MM/B=4,8MM | X | 61131377134 | $0.77 | Shop at ECS Tuning | ||||
| 02 | Uchwyt przewodu | 53MM | X | 61131353663 | $1.97 | Zakończono | Shop at ECS Tuning | |||
| 02 | Uchwyt przewodu | 70MM | X | 61131353661 | $1.37 | Zakończono | Shop at ECS Tuning | |||
| 02 | Uchwyt przewodu | 110MM | X | 61131356776 | $0.42 | Zakończono | Shop at ECS Tuning | |||
| 03 | Zacisk przewodu | D=8/B=1,5 | X | 61131354726 | $0.42 | Shop at ECS Tuning | ||||
| 04 | Osłona przełącznika magnetycznego | X | 61131361340 | $3.02 | Shop at ECS Tuning | |||||
| 05 | Zacisk przewodu | D=5MM | X | 61131353126 | $0.42 | Shop at ECS Tuning | ||||
| 06 | Zacisk przewodu | X | 61131362236 | Zakończono | Shop at ECS Tuning | |||||
| 07 | Uchwyt przewodu | X | 61131356742 | $1.15 | Zakończono | Shop at ECS Tuning | ||||
| 08 | Obejma | X | 11530623124 | $0.21 | Zakończono | Shop at ECS Tuning | ||||
| 09 | Obejma | X | 11610643018 | Zakończono | Shop at ECS Tuning | |||||
| 10 | Zacisk przewodu | X | 61131360020 | Zakończono | Shop at ECS Tuning | |||||
| 10 | Zacisk przewodu | X | 61131360072 | Zakończono | Shop at ECS Tuning | |||||
| 11 | Zacisk przewodu | D=4,5MM | X | 61131353865 | $0.42 | Shop at ECS Tuning | ||||
| 12 | Zacisk przewodu | D=7MM | X | 61131353804 | $0.42 | Zakończono | Shop at ECS Tuning | |||
| 13 | Obejma | X | 13311261760 | $3.17 | Zakończono | Shop at ECS Tuning | ||||
| 14 | Pokrywka gumowa | X | 62128570124 | Zakończono | Shop at ECS Tuning | |||||
| 15 | Obejma | D=16/6,4 | X | 12427840406 | $1.52 | Shop at ECS Tuning | ||||
| 16 | Uchwyt przewodu | D=12,8MM | X | 61131267476 | $0.42 | Shop at ECS Tuning | ||||
| 17 | Uchwyt przewodu | D=10MM | X | 61131269273 | $1.97 | Shop at ECS Tuning | ||||
| 18 | Uchwyt przewodu odpowietrzającego | X | 16131177583 | $1.08 | Shop at ECS Tuning | |||||
| 19 | Tulejka | X | 41121877025 | $0.20 | Zakończono | Shop at ECS Tuning | ||||
| 20 | Końcówka | 1 | 61131366054 | Zakończono | Shop at ECS Tuning |
Uwagi
- Zakończono = część wycofana z produkcji.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 3 Series E21 316 Zaciski kablowe/Mocowanie kabla?
- This technical diagram illustrates the Zaciski kablowe/Mocowanie kabla within the Elektryka pojazdu group for the 3 Series E21 316. It provides a detailed exploded view of the components, identifying key parts such as the Opaska kablowa (Part #12521266650).
- Which models use the hardware listed in this Zaciski kablowe/Mocowanie kabla?
- The hardware and components featured in the Zaciski kablowe/Mocowanie kabla are specific to the 3 Series E21 316. These technical specifications ensure that parts like the Opaska kablowa (12521266650) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Zaciski kablowe/Mocowanie kabla assembly?
- Each item in the Zaciski kablowe/Mocowanie kabla corresponds to the numbered list below the illustration. For the 3 Series E21 316, you can identify the Opaska kablowa by locating its position on the schematic, which then links to the official BMW part number 12521266650 for the Elektryka pojazdu section.
