Sterowniki/Moduły for BMW 7 Series E65 745i (2003)

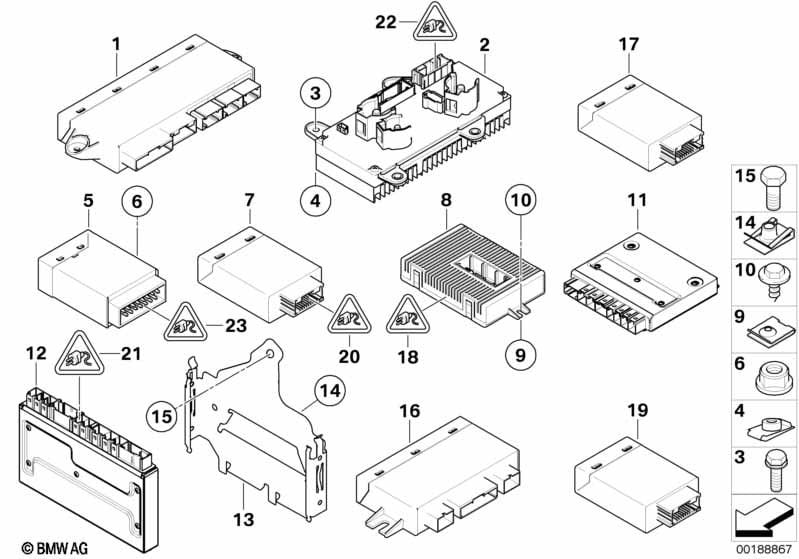

This Sterowniki/Moduły technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Do drzwi pasażera | ||||||||||
| 01 | Sterownik drzwi przedn. str. pasaż. | 1 | 61356964139 | $418.95 | Shop at ECS Tuning | |||||
| Do strony pasażera, z tyłu | ||||||||||
| 01 | Sterownik drzwi tyln. str. pasaż. | 1 | 61356964140 | $418.95 | Shop at ECS Tuning | |||||
| Do strony kierowcy, z tyłu | ||||||||||
| 01 | Sterownik drzwi tyln. str. kier. | 1 | 61356964142 | $418.95 | Shop at ECS Tuning | |||||
| Do drzwi kierowcy | ||||||||||
| 01 | Sterownik drzwi przedn. str. kier. | 1 | 61356964141 | $418.95 | Shop at ECS Tuning | |||||
| 02 | Sterownik Power Modul | 1 | 61359132581 | $488.76 | Shop at ECS Tuning | |||||
| 03 | Śruba sześciokątna | M5X14 | 2 | 07146981440 | Zakończono | Shop at ECS Tuning | ||||
| 04 | Nakrętka | M5 | 4 | 61131372033 | $1.37 | Shop at ECS Tuning | ||||
| Dla samochodów z Autom. uruchamianie tylnej klapy |
S316A=Tak |
|||||||||
| 05 | Sterownik podn. pokrywy bagażnika | 1 | 61357188110 | $244.38 | Shop at ECS Tuning | |||||
| 06 | Nakrętka plast. sworznia z gwintem zgr. | M6 | 1 | 16131176747 | $0.53 | Shop at ECS Tuning | ||||
| Dla samochodów z Hak holowniczy ze zdejmowaną głowicą Przestrzegać instr. napr. REP-61 35 502! |
S235A=Tak |
|||||||||
| 07 | Moduł przyczepy | 4R | 1 | 03/2005 | 71606850497 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Pokrywka | 1 | 03/2005 | 61136905167 | $2.59 | Shop at ECS Tuning | ||||
| -- | Obudowa gniazda | 20 POL./ Z-CODE | 1 | 03/2005 | 61136905178 | $1.05 | Shop at ECS Tuning | |||
| -- | Styk gniazda ELO- Power 2,8x 0,63 | 1,5-2,5 MM² SN | 1 | 03/2005 | 61138364834 | $0.35 | Shop at ECS Tuning | |||
| -- | Zestaw kabli | 1 | 03/2005 | 61129208824 | Shop at ECS Tuning | |||||
| Dla samochodów z Adaptacyjne doświetlanie zakrętów |
S524A=Tak |
|||||||||
| 08 | Moduł świateł | 1 | 10/2003 | 03/2005 | 61359203081 | Shop at ECS Tuning | ||||
| Dla samochodów z Światło ksenonowe |
S522A=Nie |
|||||||||
| 08 | Moduł świateł | 1 | 03/2003 | 03/2005 | 61359203081 | Shop at ECS Tuning | ||||
| Dla samochodów z Światło ksenonowe lub Adaptacyjne doświetlanie zakrętów |
S522A=Tak S524A=Nie |
|||||||||
| 08 | Moduł świateł | 1 | 03/2003 | 09/2006 | 61359203081 | Shop at ECS Tuning | ||||
| 09 | Nakrętka | ST 4,8-4-ZNS3 | 1 | 07129904224 | $0.11 | Shop at ECS Tuning | ||||
| 10 | Blachowkręt | ST4,8X13-F-ZNS3 | 1 | 07119901291 | $0.38 | Shop at ECS Tuning | ||||
| 12 | Moduł fotela | 2 | 09/2006 | 61356927319 | $332.35 | Shop at ECS Tuning | ||||
| Siedzenie tylne/lewe prawe | ||||||||||
| Dla samochodów z Fotel komfort siedz. tyln. reg. elektr. |
S460A=Tak |
|||||||||
| 13 | Uchwyt lewy | 1 | 61356912081 | $24.45 | Zakończono | Shop at ECS Tuning | ||||
| 13 | Uchwyt prawy | 1 | 61356912082 | $15.96 | Zakończono | Shop at ECS Tuning | ||||
| 14 | nakrętka C-Clip | M6-ZNS3 | 2 | 51127070202 | $1.00 | Shop at ECS Tuning | ||||
| 15 | Śruba sześciokątna | M6X10 | 2 | 07149150916 | $0.58 | Shop at ECS Tuning | ||||
| Dla samochodów z Fotel komfort siedz. tyln. reg. elektr. i Podgrzewanie fotela tylne |
S460A=Nie S496A=Tak |
|||||||||
| 16 | Sterownik podgrzew. fotela | 1 | 61356918567 | $209.49 | Zakończono, +podst | Shop at ECS Tuning | ||||
| Dla samochodów z Adaptacyjne doświetlanie zakrętów |
S524A=Tak |
|||||||||
| 17 | Sterownik adapt. doświetlania zakrętów | 1 | 03/2005 | 61356934837 | $231.67 | Shop at ECS Tuning | ||||
| 18 | Obudowa gniazda | 38 POL./ BRAUN | 1 | 61138387226 | $1.62 | Shop at ECS Tuning | ||||
| 18 | Obudowa gniazda | 1 | 61136982265 | Shop at ECS Tuning | ||||||
| tylko w połączeniu z | ||||||||||
| -- | Obudowa gniazda | 1 | 61136982267 | Shop at ECS Tuning | ||||||
| Dla samochodów z Hak holowniczy ze zdejmowaną głowicą |
S235A=Tak |
|||||||||
| 20 | Obudowa gniazda | 16 POL./Z-CODE | 1 | 61136901662 | $2.55 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Styk tulejowy MQS z kablem | 0,2- 0,5 QMM | X | 61130005197 | $1.65 | Shop at ECS Tuning | ||||
| -- | Styk tulejowy MQS z kablem | 0,5-0,75 MM² AG | X | 61130056960 | Shop at ECS Tuning | |||||
| 21 | Obudowa gniazda | 20 POL./ Z-CODE | 1 | 61136905178 | $1.05 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Styk tulejowy ELO-Power ELA z kablem | 0,2- 0,5 MM² SN | 12 | 61130070581 | Shop at ECS Tuning | |||||
| -- | Pokrywka | 1 | 61136905167 | $2.59 | Shop at ECS Tuning | |||||
| -- | Styk gniazda ELO- Power 2,8x 0,63 | 1,0- 2,5 MM² SN | 8 | 61138364838 | $0.62 | Shop at ECS Tuning | ||||
| 22 | Obudowa gniazda | 32 POL. | 1 | 61138373650 | $1.28 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Styk tulejowy MQS ELA z kablem | 0,5-0,75 MM² AG | X | 61130056384 | Shop at ECS Tuning | |||||
| -- | Styk tulejowy MQS ELA z kablem | 0,35-0,5 MM² AG | X | 61130056961 | Shop at ECS Tuning | |||||
| -- | Pokrywka | 32 POL./Z-CODE | 1 | 61138373648 | $8.55 | Shop at ECS Tuning | ||||
| 23 | Obudowa wtyczki | 15 POL. WEISS | 1 | 61131382567 | $5.83 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Okrągła tulejka wtykowa 2.5 | 0,5-1,0MM² | X | 61131376202 | $0.98 | Shop at ECS Tuning | ||||
| -- | Okrągła tulejka wtykowa 2.5 | 1,0-2,5MM² | X | 61131376204 | $0.98 | Shop at ECS Tuning | ||||
| -- | Okrągła tulejka wtykowa 2.5 z kablem | 1,5-2,5 MM² AG | X | 61132466429 | Shop at ECS Tuning | |||||
| -- | Okrągła tulejka wtykowa 2.5 z kablem | 0,5-1,0 MM² SN | X | 61135A07B73 | Shop at ECS Tuning | |||||
Uwagi
- Zakończono = część wycofana z produkcji.
- +podst = plus opłata podstawowa (możliwość zwrócenia starej części).
