Zbiornik spryskiwaczy szyb/reflektorów for BMW 7 Series E65 745i (2003)

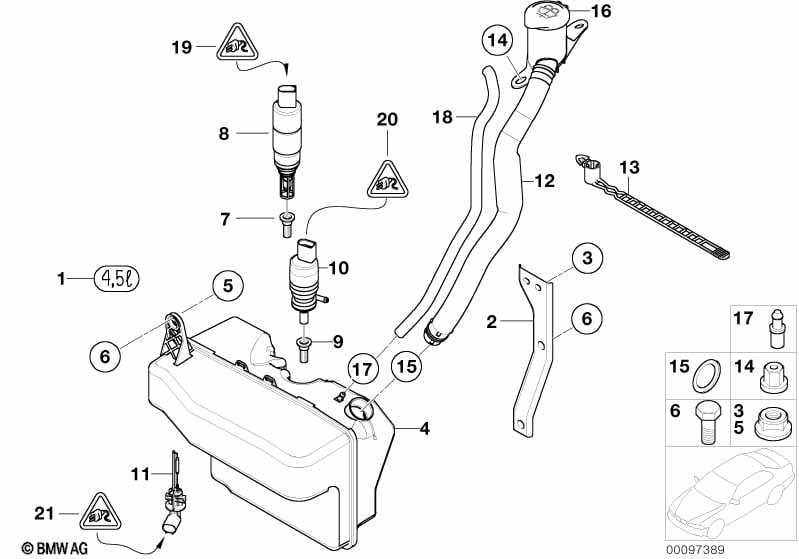

This Zbiornik spryskiwaczy szyb/reflektorów technical drawing provides a detailed breakdown of the assembly for the 7 Series E65 745i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Dla samochodów z Spryskiwacze reflektorów |
S502A=Tak |
|||||||||
| 01 | Naklejka poziomu w zbiorniku | 6,5 L | 1 | 61677019543 | $4.67 | Shop at ECS Tuning | ||||
| 02 | Uchwyt zbiornika z wodą użytkową | 1 | 61667019548 | $5.80 | Shop at ECS Tuning | |||||
| 03 | Nakrętka sześciokątna | 2 | 07129906887 | $0.56 | Shop at ECS Tuning | |||||
| Dla samochodów z Spryskiwacze reflektorów |
S502A=Tak |
|||||||||
| 04 | zbiornik płynu do spryskiwaczy | 1 | 61667001942 | $59.15 | Shop at ECS Tuning | |||||
| 05 | Nakrętka sześciokątna | 1 | 07129906887 | $0.56 | Shop at ECS Tuning | |||||
| 06 | Śruba sześciokątna | 3 | 07147115987 | $0.62 | Shop at ECS Tuning | |||||
| 07 | Sitko pompki spryskiwacza | 1 | 61667006063 | $2.62 | Shop at ECS Tuning | |||||
| 08 | Pompka sprysk./zbiornik płynu | 1 | 09/2003 | 67127302589 | Shop at ECS Tuning | |||||
| Dla samochodów z Spryskiwacze reflektorów |
S502A=Tak |
|||||||||
| 09 | Sitko pompki spryskiwacza | 1 | 61678374382 | $3.85 | Shop at ECS Tuning | |||||
| 10 | Pompka sprysk. inst. sprys. reflektorów | 1 | 67128377430 | $69.57 | Shop at ECS Tuning | |||||
| 11 | Czujnik poziomu płynu chłodz. | 1 | 17137553919 | $17.42 | Shop at ECS Tuning | |||||
| 12 | Kanał napełn. zbiornika pł. sprysk. | 1 | 61667009125 | $25.48 | Shop at ECS Tuning | |||||
| 13 | Opaska kablowa | L=188MM | 2 | 61131389024 | $0.55 | Shop at ECS Tuning | ||||
| 14 | Nakrętka plast. sworznia z gwintem zgr. | M6 | 2 | 16131176747 | $0.53 | Shop at ECS Tuning | ||||
| 15 | O-Ring | 25X2,65 | 1 | 07119903236 | $1.89 | Shop at ECS Tuning | ||||
| 16 | Pokrywa | 1 | 61667467951 | Shop at ECS Tuning | ||||||
| 17 | Tulejka przewodu węża | 1 | 61688248026 | $1.07 | Shop at ECS Tuning | |||||
| 18 | Przewód elastyczny | X | 61668362762 | $2.92 | Shop at ECS Tuning | |||||
| 19 | Uniwers. obudowa gniazda niekod. | 2 POL. | 1 | 61138352390 | $19.65 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Okrągła tul. wtykowa 2.5 ELA z kablem | 0,75-1,0 MM² | 1 | 61130007569 | $2.27 | Shop at ECS Tuning | ||||
| -- | Okrągła tul. wtykowa 2.5 ELA z kablem | 1,0-2,5 MM² | 1 | 61130007571 | $2.65 | Shop at ECS Tuning | ||||
| 20 | Uniwers. obudowa gniazda niekod. | 2 POL. | 1 | 61138364520 | $1.52 | Shop at ECS Tuning | ||||
| tylko w połączeniu z | ||||||||||
| -- | Podw. styk spręż. płaski MDK3 z kablem | 0,5-1,0 MM² AG | X | 61130070586 | Shop at ECS Tuning | |||||
| 21 | Zest. napr. obudowy gniazda | 2 POL. | 1 | 61132359999 | Shop at ECS Tuning | |||||
