Sterowanie ogrzewania/cięgło Bowdena for BMW 2500-3.3Li 3.0S

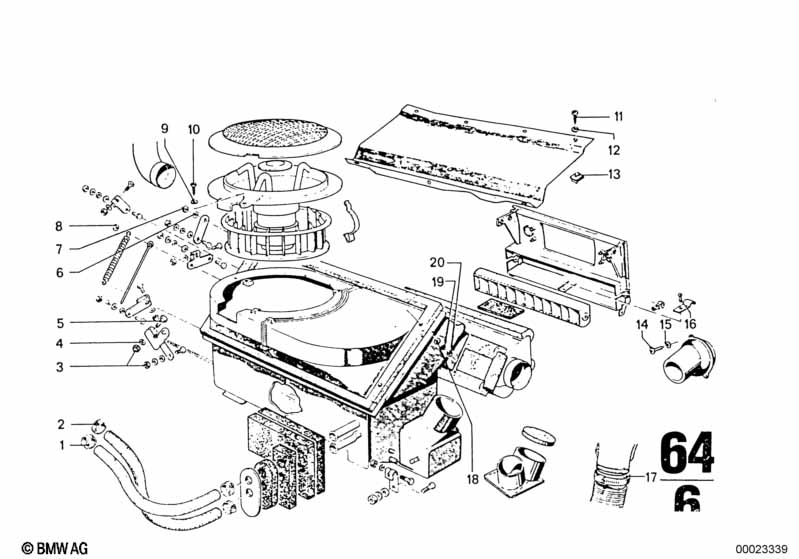

This Sterowanie ogrzewania/cięgło Bowdena technical drawing provides a detailed breakdown of the assembly for the 2500-3.3Li 3.0S. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Opis | Uzupełnienie | Ilość | Od | Do | Numer części | Cena | Uwagi | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Opaska na węże | L32-38 | 1 | 07129952115 | $1.27 | Shop at ECS Tuning | ||||
| 02 | Rozeta | 3 | 61318648120 | Zakończono | Shop at ECS Tuning | |||||
| 04 | Kpl. podkładki dodatkowej 20 | A4,3 | 12 | 07509064020 | Zakończono | Shop at ECS Tuning | ||||
| 05 | Śruba sześciokątna | M4X20 | 5 | 07119913091 | $0.61 | Zakończono | Shop at ECS Tuning | |||
| 06 | Podkładka sprężysta | 8,4X15-ZNS3 | 4 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 07 | Nakrętka sześciokątna | M6-8-ZNNIV SI | 4 | 07119905543 | $0.38 | Shop at ECS Tuning | ||||
| 08 | Podkładka zabezpieczająca | 4,0 | 1 | 07119932822 | $0.09 | Shop at ECS Tuning | ||||
| 09 | Kpl. pierścienia sprężystego 20 | B5 | 3 | 07509064024 | Zakończono | Shop at ECS Tuning | ||||
| 10 | Kpl. śruby sześciokątnej 25 | ST4,8X19-Z2 | 3 | 07509063115 | Zakończono | Shop at ECS Tuning | ||||
| 13 | Nakrętka | ST4,8-13-ZNS3 | 7 | 07129904223 | $0.11 | Shop at ECS Tuning | ||||
| 17 | Opaska na węże | 2 | 64221355179 | Zakończono | Shop at ECS Tuning | |||||
| 18 | Podkładka | 6,4 | 4 | 07119936424 | $0.58 | Zakończono | Shop at ECS Tuning | |||
| 19 | Podkładka sprężysta | 8,4X15-ZNS3 | 4 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 20 | Nakrętka sześciokątna | M6-8-ZNNIV SI | 4 | 07119905543 | $0.38 | Shop at ECS Tuning |
Uwagi
- Zakończono = część wycofana z produkcji.
