Fixação caixa vel./ peças montagem for BMW 7 Series F02 760Li

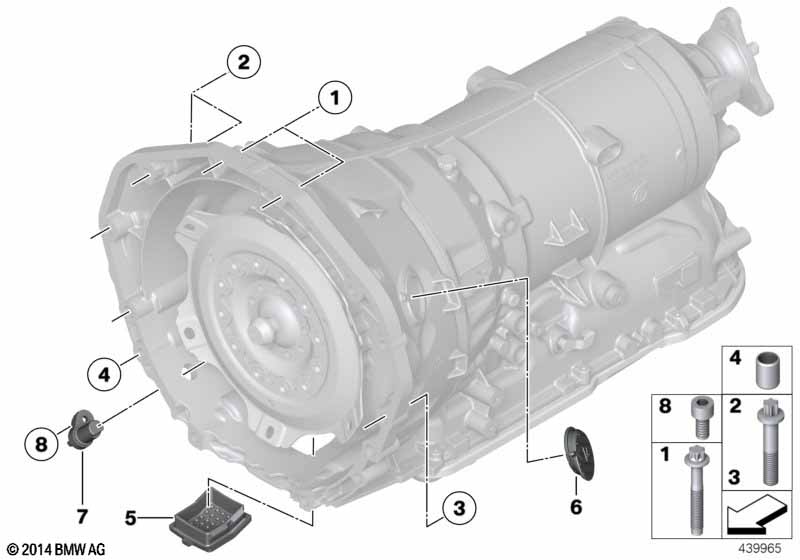

This Fixação caixa vel./ peças montagem technical drawing provides a detailed breakdown of the assembly for the 7 Series F02 760Li. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Descrição | Suplemento | Quantidade | De | Até | Número de Peça | Preço | Notas | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Parafuso | M8X50-8.8-ZNS3 | 2 | 23001222887 | $1.13 | Shop at ECS Tuning | ||||
| 02 | Parafuso Torx | M10X55-8.8 ZNS3 | 9 | 23001222888 | $1.13 | Shop at ECS Tuning | ||||
| 03 | Parafuso Torx | M10X55-8.8 ZNS3 | 2 | 23001222888 | $1.13 | Shop at ECS Tuning | ||||
| 04 | Casquilho de adaptação | D=14,5MM | 2 | 11117524470 | $1.65 | Shop at ECS Tuning | ||||
| 05 | Capa de fecho | 1 | 24147600852 | Shop at ECS Tuning | ||||||
| 06 | Capa de fecho | 1 | 24147590118 | Shop at ECS Tuning | ||||||
| 07 | Sensor de rotações da cambota | 1 | 13627548995 | $65.38 | Shop at ECS Tuning | |||||
| 08 | Parafuso cabeça cilíndrica hexalobular | M6X16-ZNNIV SI | 1 | 07119907463 | Shop at ECS Tuning |
