Painel lateral/painel revest.parte tras. for BMW MINI R56 One (2008)

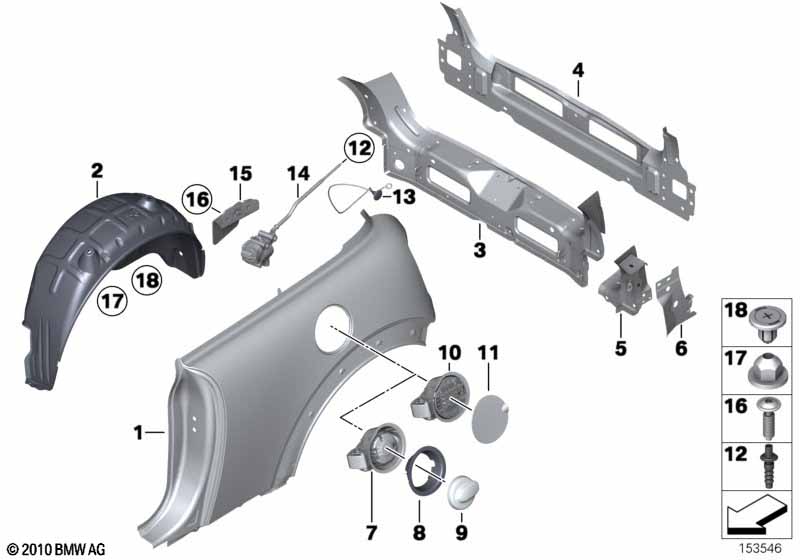

This Painel lateral/painel revest.parte tras. technical drawing provides a detailed breakdown of the assembly for the MINI R56 One. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2008.
| Nr. | Descrição | Suplemento | Quantidade | De | Até | Número de Peça | Preço | Notas | ||
|---|---|---|---|---|---|---|---|---|---|---|
| É efectuado com tecnologia de reparação Colar/Rebitar. Apenas indicado para Substituir guarda-lamas traseiro esquerdo Código VT 41 35 105 |
||||||||||
| 01 | Painel lateral traseiro esquerdo | 1 | 41009633659 | Shop at ECS Tuning | ||||||
| Necessário para a reparação | ||||||||||
| -- | Rebite cego N3 | 8 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Rebite cravado por puncionamento N4 | 29 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Cola para carroçarias K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| É efectuado com tecnologia de reparação Colar/Rebitar. Apenas indicado para Substituir guarda-lamas traseiro direito Código VT 41 35 115 |
||||||||||
| 01 | Painel lateral traseiro direito | 1 | 41009633660 | Shop at ECS Tuning | ||||||
| Necessário para a reparação | ||||||||||
| -- | Rebite cego N3 | 8 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Rebite cravado por puncionamento N4 | 29 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Cola para carroçarias K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| 02 | Cobertura cava roda tras.esq. | 1 | 51717136167 | $80.62 | Shop at ECS Tuning | |||||
| 02 | Cobertura cava roda tras.drt. | 1 | 51717136168 | $80.62 | Shop at ECS Tuning | |||||
| É efectuado com tecnologia de reparação Colar/Rebitar. Apenas indicado para Substituir as partes exterior e interior do painel fixação do pára- choques traseiro Código VT 41 34 060 |
||||||||||
| 03 | Revestimento traseiro interior | 1 | 41345A55AF7 | Shop at ECS Tuning | ||||||
| apenas em combinação com | ||||||||||
| -- | Rebite cego N3 | 30 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Parafuso | SF PLUS M5X15 | 2 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Rebite cravado por puncionamento N4 | 14 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Cola para carroçarias K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| -- | Revestimento traseiro interior | 1 | 41345A55AF7 | Shop at ECS Tuning | ||||||
| É efectuado com tecnologia de reparação Colar/Rebitar. Apenas indicado para Substituir a parte exterior do painel de fixação do pára-choques traseiro Código VT 41 34 037 |
||||||||||
| 04 | Painel revest. tras.- camada ext. | 1 | 41347035360 | $139.14 | Shop at ECS Tuning | |||||
| apenas em combinação com | ||||||||||
| -- | Rebite cego N3 | 11 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Rebite cravado por puncionamento N4 | 8 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Cola para carroçarias K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| É efectuado com tecnologia de reparação Colar/Rebitar. Apenas indicado para Substituir as partes exterior e interior do painel fixação do pára- choques traseiro Código VT 41 34 060 |
||||||||||
| 04 | Painel revest. tras.- camada ext. | 1 | 41347035360 | $139.14 | Shop at ECS Tuning | |||||
| apenas em combinação com | ||||||||||
| -- | Rebite cego N3 | 11 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Parafuso | SF PLUS M5X15 | 2 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Rebite cravado por puncionamento N4 | 8 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Cola para carroçarias K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| -- | Revestimento traseiro interior | 1 | 41345A55AF7 | Shop at ECS Tuning | ||||||
| 05 | Pilar D interior esquerdo | 1 | 41217035335 | $21.03 | Shop at ECS Tuning | |||||
| 05 | Pilar D interior direito | 1 | 41217035336 | $21.03 | Shop at ECS Tuning | |||||
| 06 | Painel terminal estrut.lateral tras.esq. | 1 | 41007141813 | $10.52 | Shop at ECS Tuning | |||||
| 06 | Painel terminal estrut.lateral tras.drt. | 1 | 41007141814 | $10.52 | Shop at ECS Tuning | |||||
| 10 | Apara-gotas | 1 | 51177148884 | $39.63 | Shop at ECS Tuning | |||||
| 11 | Tampa do abastecimento | 1 | 51177148883 | $16.38 | Shop at ECS Tuning | |||||
| Ao encomendar, indicar o código de cor | ||||||||||
| 11 | Tampa do abastecimento pintada | CODE-UNI/MET. | 1 | 51170430311 | $135.52 | ENDED | Shop at ECS Tuning | |||
| 12 | Casquilho em borracha | 1 | 51257075026 | $3.48 | Shop at ECS Tuning | |||||
| 13 | Accionamento de emergência | 1 | 51257131748 | $3.57 | Shop at ECS Tuning | |||||
| 14 | Servoactuador tampa do abastecimento | 1 | 67116985880 | $57.47 | Shop at ECS Tuning | |||||
| 15 | Suporte do servomecanismo | 1 | 41352752429 | $5.23 | Shop at ECS Tuning | |||||
| 16 | Parafuso Torx para material plástico | L=16MM | 2 | 07146958583 | $0.25 | Shop at ECS Tuning | ||||
| 17 | Porca de capa | M5 | 4 | 51711934930 | $0.23 | Shop at ECS Tuning | ||||
| 18 | Rebite de expansão | 8 | 07130702966 | $0.48 | Shop at ECS Tuning | |||||
Notas
- ENDED = a peça foi descontinuada
