Revest. bagageira drt. for BMW 6 Series G32 GT 630dX

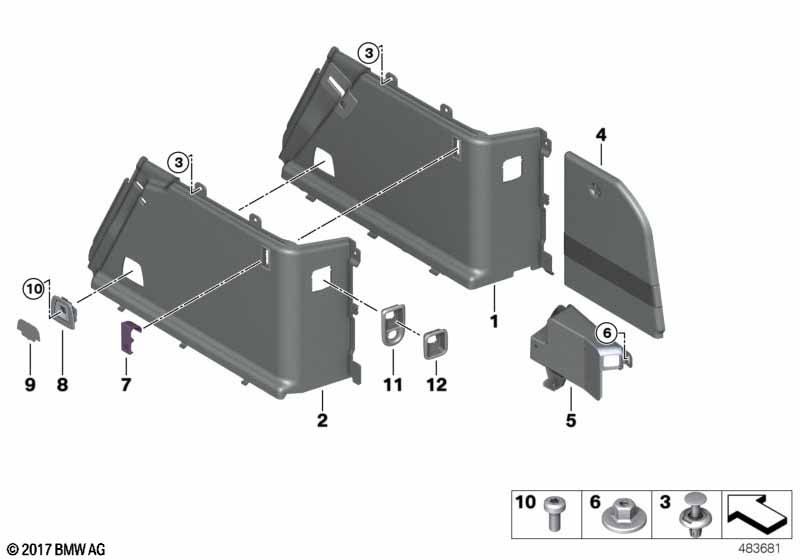

This Revest. bagageira drt. technical drawing provides a detailed breakdown of the assembly for the 6 Series G32 GT 630dX. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Descrição | Suplemento | Quantidade | De | Até | Número de Peça | Preço | Notas | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Para viaturas com Ajuste do encosto do banco eléctr. tras. |
S461A=Sim |
|||||||||
| 01 | Revest. bagageira drt. | SCHWARZ | 1 | 51477445482 | Shop at ECS Tuning | |||||
| Para viaturas com Ajuste do encosto do banco eléctr. tras. e canberra-beige ou canberrabeige Exklusivnaht/Keder |
S461A=Sim CY=Sim DO=Sim |
|||||||||
| 01 | Revest. bagageira drt. | CANBERRABEIGE | 1 | 51477468948 | NoS | Shop at ECS Tuning | ||||
| Para viaturas com Ajuste do encosto do banco eléctr. tras. |
S461A=Não |
|||||||||
| 02 | Revest. bagageira drt. | SCHWARZ | 1 | 51477453560 | Shop at ECS Tuning | |||||
| Para viaturas com Ajuste do encosto do banco eléctr. tras. e canberra-beige ou canberrabeige Exklusivnaht/Keder |
S461A=Não CY=Sim DO=Sim |
|||||||||
| 02 | Revest. bagageira drt. | CANBERRABEIGE | 1 | 51477468946 | NoS | Shop at ECS Tuning | ||||
| 03 | Rebite de expansão | 5 | 07147401727 | Shop at ECS Tuning | ||||||
| 04 | Tampa do compartimento da mala direita | SCHWARZ | 1 | 51477445483 | Shop at ECS Tuning | |||||
| Para viaturas com canberra-beige ou canberrabeige Exklusivnaht/Keder |
CY=Sim DO=Sim |
|||||||||
| 04 | Tampa do compartimento da mala direita | CANBERRABEIGE | 1 | 51477469274 | NoS | Shop at ECS Tuning | ||||
| 05 | Ventilação traseira lado direito | 1 | 51477447173 | Shop at ECS Tuning | ||||||
| 06 | Porca de plástico perno roscado largo | M6 | 1 | 16131176747 | $0.53 | Shop at ECS Tuning | ||||
| Para viaturas com Kit de porta-objectos |
S493A=Sim |
|||||||||
| 07 | Gancho multifuncional | SCHWARZ | 1 | 51477157715 | $6.83 | Shop at ECS Tuning | ||||
| Para viaturas com Kit de porta-objectos e canberra-beige ou canberrabeige Exklusivnaht/Keder |
S493A=Sim CY=Sim DO=Sim |
|||||||||
| 07 | Gancho multifuncional | BEIGE | 1 | 51479115958 | $6.83 | Shop at ECS Tuning | ||||
| 08 | Ilhó de fixação | 2 | 51477348517 | Shop at ECS Tuning | ||||||
| 09 | Capa do ilhó de atar | 2 | 51477361448 | Shop at ECS Tuning | ||||||
| 10 | Parafuso de cabeça oval | M8X18 ZNS3 | 2 | 07119905741 | Shop at ECS Tuning | |||||
| Para viaturas com Gancho de reboque |
S3ACA=Sim |
|||||||||
| 11 | Guarnição da tomada | SCHWARZ 12V | 1 | 51477471780 | Shop at ECS Tuning | |||||
| Para viaturas com Gancho de reboque e canberra-beige ou canberrabeige Exklusivnaht/Keder |
S3ACA=Sim CY=Sim DO=Sim |
|||||||||
| 11 | Guarnição da tomada | CANBER 12V | 1 | 51477471779 | Shop at ECS Tuning | |||||
| Para viaturas com Gancho de reboque |
S3ACA=Não |
|||||||||
| 12 | Encaixe da tomada | SCHWARZ | 1 | 51476964057 | $4.30 | Shop at ECS Tuning | ||||
| Para viaturas com Gancho de reboque e canberra-beige ou canberrabeige Exklusivnaht/Keder |
S3ACA=Não CY=Sim DO=Sim |
|||||||||
| 12 | Encaixe da tomada | CANBERRABEIGE | 1 | 51477468162 | Shop at ECS Tuning | |||||
Notas
- NoS = No Stock (Peça não armazenada centralmente.)
