Revestimento da tampa da mala for BMW 6 Series G32 GT 630dX

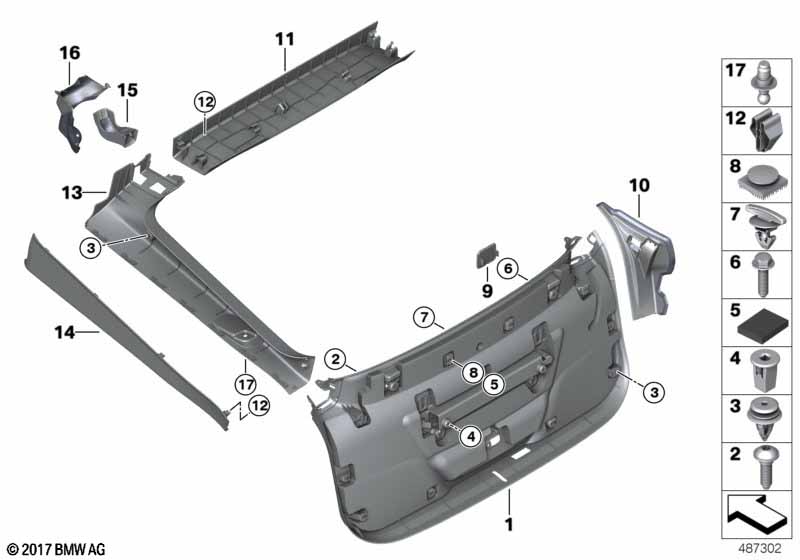

This Revestimento da tampa da mala technical drawing provides a detailed breakdown of the assembly for the 6 Series G32 GT 630dX. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Descrição | Suplemento | Quantidade | De | Até | Número de Peça | Preço | Notas | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Para viaturas com Forro do tejadilho antracite |
S775A=Sim |
|||||||||
| 01 | Revestimento inferior da tampa da mala | SCHWARZ | 1 | 51497472620 | Shop at ECS Tuning | |||||
| Para viaturas com Forro do tejadilho antracite e canberra-beige ou canberrabeige Exklusivnaht/Keder |
S775A=Não CY=Sim DO=Sim |
|||||||||
| 01 | Revestimento inferior da tampa da mala | CANBERRABEIGE | 1 | 51497472619 | NoS | Shop at ECS Tuning | ||||
| Para viaturas com Forro do tejadilho antracite e elfenbein-weiss ou Costura excl./reforço "elfenbein-weiss" ou branco"elfenbein" cst.exc./reforço cont. ou preto costura exclus./reforço contraste ou mokka/costura excl./reforço em contraste ou cognac ou "conhaque" costu.excl./reforço contraste ou preto ou azul noite/costura excl./reforço contr. |
S775A=Não EW=Sim FF=Sim FI=Sim FK=Sim NI=Sim RI=Sim RO=Sim SW=Sim TJ=Sim |
|||||||||
| 01 | Revestimento inferior da tampa da mala | ELFENBEINWEISS | 1 | 51497480716 | Shop at ECS Tuning | |||||
| 02 | Parafuso de cabeça oval com rebordo | 3 | 07147143279 | $0.38 | Shop at ECS Tuning | |||||
| 03 | Clipe azul | 6 | 07147129317 | $0.66 | Shop at ECS Tuning | |||||
| 04 | Porca de expansão | L=15MM, DMAX=12 | 3 | 07146976114 | $0.09 | Shop at ECS Tuning | ||||
| 05 | Fita de velcro | 4 | 51367117327 | $0.87 | Shop at ECS Tuning | |||||
| 06 | Parafuso sextavado | M6X14 | 4 | 07147226126 | Shop at ECS Tuning | |||||
| Para viaturas com Forro do tejadilho antracite |
S775A=Sim |
|||||||||
| 07 | Fecho rotativo | SCHWARZ | 2 | 51497318331 | Shop at ECS Tuning | |||||
| Para viaturas com Forro do tejadilho antracite e canberra-beige ou canberrabeige Exklusivnaht/Keder |
S775A=Não CY=Sim DO=Sim |
|||||||||
| 07 | Botão rotativo | CANBERRABEIGE | 2 | 51497490287 | NoS | Shop at ECS Tuning | ||||
| Para viaturas com Forro do tejadilho antracite e elfenbein-weiss ou Costura excl./reforço "elfenbein-weiss" ou branco"elfenbein" cst.exc./reforço cont. ou preto costura exclus./reforço contraste ou mokka/costura excl./reforço em contraste ou cognac ou "conhaque" costu.excl./reforço contraste ou preto ou azul noite/costura excl./reforço contr. |
S775A=Não EW=Sim FF=Sim FI=Sim FK=Sim NI=Sim RI=Sim RO=Sim SW=Sim TJ=Sim |
|||||||||
| 07 | Botão rotativo | ELFENBEINWEISS | 2 | 51497490288 | NoS | Shop at ECS Tuning | ||||
| 08 | Clip | 4 | 07147328846 | Shop at ECS Tuning | ||||||
| 09 | Tampa de parafuso | SCHWARZ | 2 | 51497481173 | NoS | Shop at ECS Tuning | ||||
| Para viaturas com canberra-beige ou canberrabeige Exklusivnaht/Keder |
CY=Sim DO=Sim |
|||||||||
| 09 | Tampa de parafuso | CANBERRABEIGE | 2 | 51497481171 | NoS | Shop at ECS Tuning | ||||
| Para viaturas com elfenbein-weiss ou Costura excl./reforço "elfenbein-weiss" ou branco"elfenbein" cst.exc./reforço cont. ou preto costura exclus./reforço contraste ou mokka/costura excl./reforço em contraste ou cognac ou "conhaque" costu.excl./reforço contraste ou preto ou azul noite/costura excl./reforço contr. |
EW=Sim FF=Sim FI=Sim FK=Sim NI=Sim RI=Sim RO=Sim SW=Sim TJ=Sim |
|||||||||
| 09 | Tampa de parafuso | ELFENBEINWEISS | 2 | 51497481172 | Shop at ECS Tuning | |||||
| 10 | Guarnição caleira da água esquerda | 1 | 51497438485 | Shop at ECS Tuning | ||||||
| 10 | Guarnição caleira da água direita | 1 | 51497438486 | Shop at ECS Tuning | ||||||
| Para viaturas com Forro do tejadilho antracite |
S775A=Sim |
|||||||||
| 11 | Revestimento da tampa da mala superior | SCHWARZ | 1 | 51498073815 | Shop at ECS Tuning | |||||
| Para viaturas com Forro do tejadilho antracite e canberra-beige ou canberrabeige Exklusivnaht/Keder |
S775A=Não CY=Sim DO=Sim |
|||||||||
| 11 | Revestimento da tampa da mala superior | CANBERRABEIGE | 1 | 51497472611 | NoS | Shop at ECS Tuning | ||||
| Para viaturas com Forro do tejadilho antracite e elfenbein-weiss ou Costura excl./reforço "elfenbein-weiss" ou branco"elfenbein" cst.exc./reforço cont. ou preto costura exclus./reforço contraste ou mokka/costura excl./reforço em contraste ou cognac ou "conhaque" costu.excl./reforço contraste ou preto ou azul noite/costura excl./reforço contr. |
S775A=Não EW=Sim FF=Sim FI=Sim FK=Sim NI=Sim RI=Sim RO=Sim SW=Sim TJ=Sim |
|||||||||
| 11 | Revestimento da tampa da mala superior | ELFENBEINWEISS | 1 | 51497472612 | Shop at ECS Tuning | |||||
| 12 | Grampo | 7 | 07147321144 | Shop at ECS Tuning | ||||||
| Para viaturas com Forro do tejadilho antracite |
S775A=Sim |
|||||||||
| 13 | Rev.porta da bagageira lat.int.esq. | SCHWARZ | 1 | 51498073811 | Shop at ECS Tuning | |||||
| 13 | Rev.porta bagageira lateral int.dir. | SCHWARZ | 1 | 51498073812 | Shop at ECS Tuning | |||||
| Para viaturas com Forro do tejadilho antracite e canberra-beige ou canberrabeige Exklusivnaht/Keder |
S775A=Não CY=Sim DO=Sim |
|||||||||
| 13 | Rev.porta da bagageira lat.int.esq. | CANBERRABEIGE | 1 | 51497473709 | NoS | Shop at ECS Tuning | ||||
| 13 | Rev.porta bagageira lateral int.dir. | CANBERRABEIGE | 1 | 51497473710 | NoS | Shop at ECS Tuning | ||||
| Para viaturas com Forro do tejadilho antracite e elfenbein-weiss ou Costura excl./reforço "elfenbein-weiss" ou branco"elfenbein" cst.exc./reforço cont. ou preto costura exclus./reforço contraste ou mokka/costura excl./reforço em contraste ou cognac ou "conhaque" costu.excl./reforço contraste ou preto ou azul noite/costura excl./reforço contr. |
S775A=Não EW=Sim FF=Sim FI=Sim FK=Sim NI=Sim RI=Sim RO=Sim SW=Sim TJ=Sim |
|||||||||
| 13 | Rev.porta da bagageira lat.int.esq. | ELFENBEINBWEISS | 1 | 51497473711 | Shop at ECS Tuning | |||||
| 13 | Rev.porta bagageira lateral int.dir. | ELFENBEINWEIS | 1 | 51497473712 | Shop at ECS Tuning | |||||
| Para viaturas com Forro do tejadilho antracite |
S775A=Sim |
|||||||||
| 14 | Rev.porta da bagageira ext.esq. | SCHWARZ | 1 | 51498073813 | Shop at ECS Tuning | |||||
| 14 | Revestimento porta bagageira ext.dir. | SCHWARZ | 1 | 51498073814 | Shop at ECS Tuning | |||||
| Para viaturas com Forro do tejadilho antracite e canberra-beige ou canberrabeige Exklusivnaht/Keder |
S775A=Não CY=Sim DO=Sim |
|||||||||
| 14 | Rev.porta da bagageira ext.esq. | CANBERRABEIGE | 1 | 51497473713 | NoS | Shop at ECS Tuning | ||||
| 14 | Revestimento porta bagageira ext.dir. | CANBERRABEIGE | 1 | 51497473714 | NoS | Shop at ECS Tuning | ||||
| Para viaturas com Forro do tejadilho antracite e elfenbein-weiss ou Costura excl./reforço "elfenbein-weiss" ou branco"elfenbein" cst.exc./reforço cont. ou preto costura exclus./reforço contraste ou mokka/costura excl./reforço em contraste ou cognac ou "conhaque" costu.excl./reforço contraste ou preto ou azul noite/costura excl./reforço contr. |
S775A=Não EW=Sim FF=Sim FI=Sim FK=Sim NI=Sim RI=Sim RO=Sim SW=Sim TJ=Sim |
|||||||||
| 14 | Rev.porta da bagageira ext.esq. | ELFENBEINWEISS | 1 | 51497473715 | Shop at ECS Tuning | |||||
| 14 | Revestimento porta bagageira ext.dir. | ELFENBEINWEISS | 1 | 51497473716 | Shop at ECS Tuning | |||||
| 15 | Painel dobradiça esquerda | 1 | 51497397915 | Shop at ECS Tuning | ||||||
| 15 | Painel dobradiça direita | 1 | 51497397916 | Shop at ECS Tuning | ||||||
| 16 | Cobertura copo dobradiça esquerda | 1 | 51497412449 | NoS | Shop at ECS Tuning | |||||
| 16 | Cobertura copo dobradiça direita | 1 | 51497412450 | NoS | Shop at ECS Tuning | |||||
| 17 | Snap-Lock pino de cabeça esférica | 2 | 51498495161 | Shop at ECS Tuning | ||||||
Notas
- NoS = No Stock (Peça não armazenada centralmente.)
