Isolamento acústico dianteiro for BMW 6 Series G32 GT 630dX

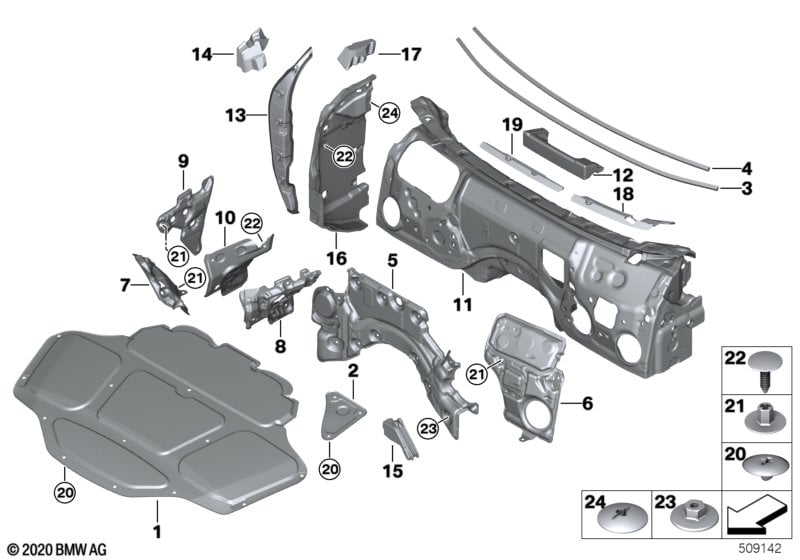

This Isolamento acústico dianteiro technical drawing provides a detailed breakdown of the assembly for the 6 Series G32 GT 630dX. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Descrição | Suplemento | Quantidade | De | Até | Número de Peça | Preço | Notas | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Insonorização do capot | 1 | 51487393300 | Shop at ECS Tuning | ||||||
| 03 | Isolam.acúst.p.-brisas resguardo capota | L=1465MM | 1 | 51487458549 | Shop at ECS Tuning | |||||
| 04 | Isolamento acústico pára-brisas | L=1321MM | 1 | 51489475105 | NoS | Shop at ECS Tuning | ||||
| 05 | Insonor.par.corta-fogo comp.motor cntr. | 1 | 51487393240 | Shop at ECS Tuning | ||||||
| 06 | Insonoriz.par.corta-fogo comp.motor esq. | 1 | 51487393245 | NoS | Shop at ECS Tuning | |||||
| 06 | Insonoriz.par.corta-fogo comp.motor drt. | 1 | 51487393246 | NoS | Shop at ECS Tuning | |||||
| 07 | Insonoriz. parede sep. parte inf. esq. | LHD | 1 | 51487393275 | NoS | Shop at ECS Tuning | ||||
| 07 | Insonoriz. parede sep. parte inf. dir. | LHD | 1 | 51487393276 | NoS | Shop at ECS Tuning | ||||
| 08 | Insonoriz. parede separ.comp.motor drt. | 1 | 51487393260 | NoS | Shop at ECS Tuning | |||||
| 09 | Insonorização cava da roda esq. | 1 | 51487393277 | NoS | Shop at ECS Tuning | |||||
| 09 | Insonorização cava da roda drt. | 1 | 51487393278 | NoS | Shop at ECS Tuning | |||||
| 10 | Isol. acúst. parede divisória int. esq. | LHD | 1 | 51487393279 | NoS | Shop at ECS Tuning | ||||
| 10 | Isol. acúst. parede divisória int. dir. | LHD | 1 | 51487393280 | NoS | Shop at ECS Tuning | ||||
| 11 | Isolam.acúst.par.corta-fogo parte sup. | LHD | 1 | 51487394172 | NoS | Shop at ECS Tuning | ||||
| 12 | Isolamento acústico do aquecimento | 1 | 51487394150 | NoS | Shop at ECS Tuning | |||||
| 13 | Vedação estrutura lateral esquerda | 1 | 51487393303 | Shop at ECS Tuning | ||||||
| 13 | Vedação estrutura lateral direita | 1 | 51487393304 | Shop at ECS Tuning | ||||||
| 14 | Vedação pilar A esq. | 1 | 51487393305 | NoS | Shop at ECS Tuning | |||||
| 14 | Vedação pilar A drt. | 1 | 51487393306 | NoS | Shop at ECS Tuning | |||||
| 15 | Insonorização cava da roda esq. | 1 | 51487393307 | NoS | Shop at ECS Tuning | |||||
| 15 | Insonorização cava da roda drt. | 1 | 51487393308 | Shop at ECS Tuning | ||||||
| 16 | Insonorização pilar A parte inf. drt. | LHD | 1 | 51487394159 | NoS | Shop at ECS Tuning | ||||
| 17 | Insonoriz. pilar A em cima, à esquerda | 1 | 51487394151 | NoS | Shop at ECS Tuning | |||||
| 17 | Insonoriz. pilar A em cima, à direita | 1 | 51487394152 | NoS | Shop at ECS Tuning | |||||
| 18 | Fixador insonorização parede divis. esq. | 1 | 51487398269 | NoS | Shop at ECS Tuning | |||||
| 18 | Fixador insonorização parede divis. dir. | 1 | 51487398270 | NoS | Shop at ECS Tuning | |||||
| 19 | Fixador insonorização parede divisória | 1 | 51487398266 | NoS | Shop at ECS Tuning | |||||
| 20 | Clip | X | 51489119216 | $0.37 | Shop at ECS Tuning | |||||
| 21 | Porca de clip | 5X15 D=30 SW10 | X | 07147139081 | $0.20 | Shop at ECS Tuning | ||||
| 22 | Fixador de encaixe | X | 07147283890 | Shop at ECS Tuning | ||||||
| 23 | Porca em plástico | X | 07149381677 | Shop at ECS Tuning | ||||||
| 24 | Botão de pressão cinzento | X | 51488126849 | $0.42 | Shop at ECS Tuning |
Notas
- NoS = No Stock (Peça não armazenada centralmente.)
